Kolana rurowe i łuki rurowe

Kolana rurowe nierdzewne i łuki gięte na zimno przeznaczone są do zmiany kierunku rurociągów w instalacjach transportu pneumatycznego materiałów sypkich, proszków, granulatów tworzyw sztucznych, regranulatów oraz pelletu. Stosuje się je przede wszystkim w układach fazy rozproszonej, zarówno nadciśnieniowych, jak i podciśnieniowych.

Zastosowanie dużego promienia gięcia, np. RB/D = 8-14, pozwala łagodniej prowadzić strumień materiału niż w przypadku kolan o krótkim promieniu gięcia. Może to ograniczać uderzenia cząstek o ścianki rurociągu, zmniejszać ryzyko kruszenia lub ścierania produktu oraz spowalniać miejscowe zużycie erozyjne w strefie zmiany kierunku przepływu.

Elementy wykonywane są ze stali nierdzewnych austenitycznych, m.in. 1.4301 / AISI 304, 1.4307 / AISI 304L, 1.4404 / AISI 316L oraz - na zapytanie - 1.4571 / AISI 316Ti. Proste odcinki końcowe, odpowiednio przygotowane krawędzie oraz kontrolowana geometria łuku ułatwiają osiowe połączenie z rurami za pomocą obejm stosowanych w rurociągach transportu pneumatycznego.

Kolana rurowe aluminiowe i łuki aluminiowe stosuje się do zmiany kierunku rurociągów w instalacjach transportu pneumatycznego materiałów sypkich, granulatów tworzyw sztucznych, proszków technicznych oraz innych produktów o niskiej lub umiarkowanej ścieralności. Dzięki małej masie aluminium są szczególnie przydatne w lekkich instalacjach przesyłowych, prowadzonych pod stropem, na konstrukcjach wsporczych oraz w układach, w których nie jest wymagane zastosowanie stali nierdzewnej.

Oferowane kolana aluminiowe wykonywane są ze stopu aluminium AlMgSi 0.5 F22 / EN-AW-6060. Dostępne są w wersjach 45° i 90°, w średnicach zewnętrznych od Ø38,0 mm do Ø100,0 mm oraz z różnymi promieniami gięcia, dobieranymi do średnicy rurociągu i charakteru transportowanego medium.

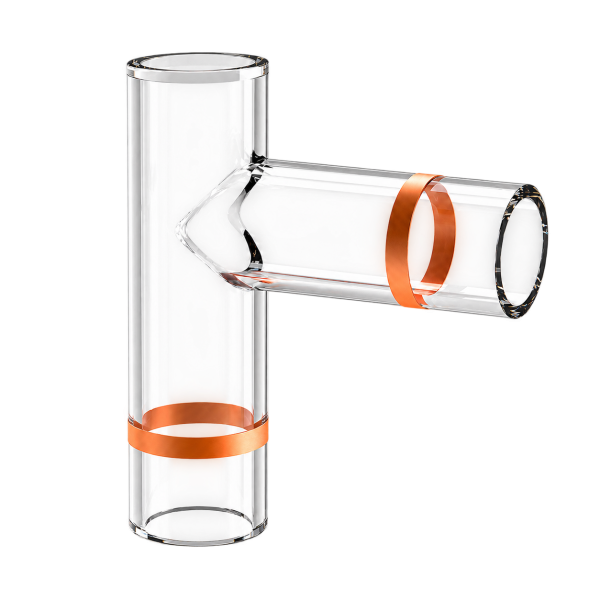

Kolana rurowe szklane, nazywane również łukami szklanymi, stosuje się do zmiany kierunku rurociągów w instalacjach transportu pneumatycznego materiałów sypkich, proszków i granulatów. Są szczególnie przydatne w miejscach, w których standardowe kolana metalowe ulegają szybkiemu zużyciu albo gdzie potrzebna jest wizualna kontrola przepływu produktu.

Oferowane kolana szklane wykonywane są ze szkła borokrzemowego 3.3. Materiał ten łączy wysoką odporność na zużycie, dobrą odporność chemiczną, gładką powierzchnię wewnętrzną oraz przezroczystość, która pozwala obserwować pracę instalacji bez demontażu rurociągu. Kolana wyposażone są w miedziany pasek uziemiający, którego zadaniem jest ułatwienie zachowania ciągłości elektrycznej w obrębie instalacji.

Kolana rurowe nierdzewne odporne na ścieranie stosuje się w instalacjach transportu pneumatycznego materiałów sypkich, proszków i granulatów, w których standardowe łuki ze stali nierdzewnej ulegają przyspieszonemu zużyciu. Problem ten występuje szczególnie w miejscach zmiany kierunku przepływu, gdzie cząstki transportowanego materiału uderzają w zewnętrzny promień kolana i powodują miejscową erozję ścianki.

Oferowane kolana wykonywane są z rur ze stali nierdzewnej AISI 304/304L, a następnie poddawane specjalnym procesom zwiększającym odporność powierzchni na zużycie. Dzięki temu są przeznaczone do bardziej wymagających aplikacji niż standardowe kolana rurowe nierdzewne, zwłaszcza przy transporcie granulatów tworzyw sztucznych, regranulatów, materiałów z dodatkiem włókna szklanego oraz innych mediów o podwyższonej ścieralności.

Kolana rurowe nierdzewne z podwójną ścianką stosuje się w instalacjach transportu pneumatycznego materiałów sypkich, proszków i granulatów, w których standardowe kolana rurowe ulegają bardzo szybkiemu zużyciu. Dotyczy to szczególnie aplikacji z mediami ściernymi, dużą prędkością transportu oraz intensywną, ciągłą pracą instalacji.

Konstrukcja typu „kolano w kolanie” tworzy dodatkową komorę ochronną wokół wewnętrznego łuku. W zależności od wariantu komora ta może zostać wypełniona transportowanym produktem albo wyłożona betonem o właściwościach zbliżonych do ceramiki. Dzięki temu zewnętrzna ścianka kolana jest chroniona przed szybkim przetarciem, a rurociąg może pracować dłużej w trudnych warunkach eksploatacyjnych.

Kolana nierdzewne do poczty pneumatycznej stosuje się w instalacjach transportu kapsuł, w których kluczowe znaczenie mają płynne prowadzenie pojemników, szczelność rurociągu, trwałość instalacji oraz ograniczenie ryzyka zacięć. Są to łuki rurowe o dużych promieniach gięcia, przeznaczone do systemów, w których kapsuła transportowa powinna przechodzić przez zmianę kierunku możliwie stabilnie i bez gwałtownych uderzeń o ściankę rurociągu.

Oferowane kolana wykonywane są ze stali nierdzewnej AISI 304 / EN 1.4301. Dostępne są średnice zewnętrzne od Ø80,0 mm do Ø204,0 mm, grubości ścianek 1,5 / 2,0 / 2,5 mm oraz promienie gięcia R500 / R800 / R1000 / R1200 / R1500, w zależności od średnicy rury. Standardowo dostępne są kolana 90°, a inne kąty mogą być wykonane po indywidualnym uzgodnieniu.
