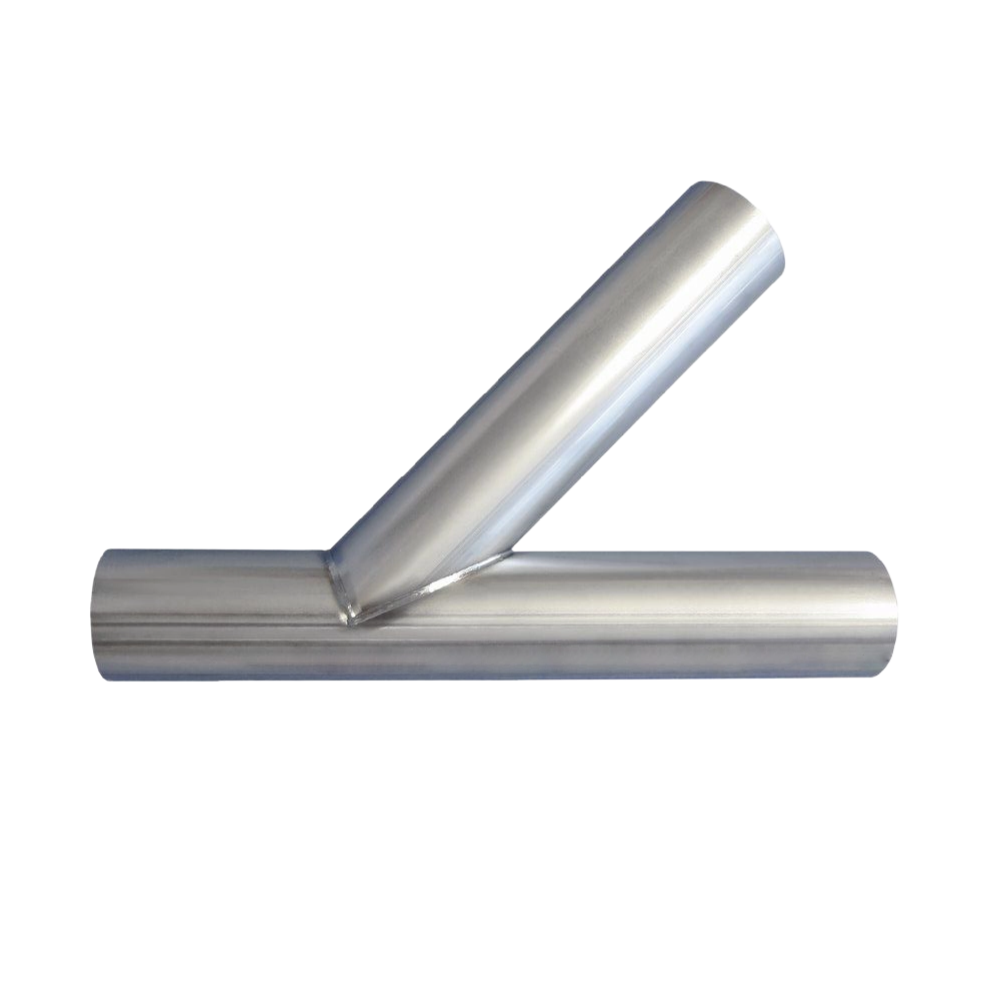

Trójniki rurowe 45° nierdzewne (typu Y)

  • Materiał: stal nierdzewna AISI 304/304L
  • Średnice zewnętrzne: od 38.0 mm do 254.0 mm
  • Wykonanie: 45°
  • Grubość ścianki: 1.5 mm / 2.0 mm
  • Wykonania specjalne na życzenie Klienta.



Nierdzewne trójniki 45° do transportu pneumatycznego

Trójniki 45° to rozwiązanie wykorzystywane w wielu instalacjach transportu pneumatycznego (w tym na przykład stacjach sprzęgających). Powalają na scalanie lub rozdzielanie transportowanego materiału oraz łączenie poszczególnych części instalacji.

Budowa

Trójniki 45° wykonywane są ze stali nierdzewnej AISI 304/304L (opcjonalnie również AISI 316/316L). Budowa opierająca się na odcinku rury nierdzewnej o ustalonej średnicy i mechanicznie dospawanym ramieniu gwarantują trwałość użytkowania oraz estetyczny wygląd.

Zastosowanie trójników 45°

Trójniki tego typu posiadają bardzo szerokie zastosowanie, w związku z czym znalazły swoje miejsce między innymi:

  • w przemyśle produkcji produktów sypkich oraz tworzyw sztucznych,
  • w branży chemicznej,
  • w przemyśle spożywczym.

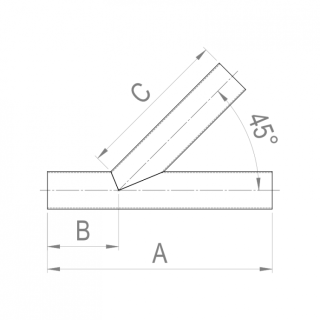

Tabela wymiarów

ŚREDNICA ZEW. GRUBOŚĆ ŚCIANKI A [MM] B [MM] C [MM] WAGA
38.0 mm 1.5 mm 300.0 103.0 206.0 0.65 kg
40.0 mm 1.5 mm 300.0 115.0 207.0 0.69 kg
40.0 mm 2.0 mm 300.0 115.0 207.0 0.91 kg
45.0 mm 1.5 mm 300.0 101.0 205.0 0.77 kg
50.0 mm 1.5 mm 300.0 95.0 205.0 0.85 kg
50.0 mm 2.0 mm 300.0 95.0 185.0 1.08 kg
54.0 mm 2.0 mm 300.0 95.0 209.0 1.22 kg
60.3 mm 2.0 mm 350.0 100.0 210.0 1.51 kg
60.3 mm 1.6 mm 350.0 100.0 210.0 1.21 kg
63.5 mm 2.0 mm 350.0 145.0 220.0 1.61 kg
65.0 mm 2.0 mm 350.0 145.0 220.0 1.65 kg
65.0 mm 1.5 mm 350.0 145.0 220.0 1.24 kg
70.0 mm 2.0 mm 400.0 105.0 285.0 2.15 kg
76.1 mm 2.0 mm 410.0 140.0 260.0 2.28 kg
80.0 mm 1.5 mm 400.0 140.0 240.0 1.71 kg
80.0 mm 2.0 mm 400.0 140.0 240.0 2.27 kg
84.0 mm 2.0 mm 370.0 75.0 240.0 2.25 kg
85.0 mm 2.0 mm 520.0 200.0 283.0 3.07 kg
88.9 mm 2.0 mm 420.0 130.0 282.0 2.77 kg
100.0 mm 1.5 mm 450.0 150.0 300.0 2.50 kg
101.6 mm 2.0 mm 450.0 150.0 300.0 3.37 kg
104.0 mm 2.0 mm 500.0 170.0 300.0 3.69 kg
108.0 mm 2.0 mm 500.0 170.0 278.0 3.71 kg
114.3 mm 2.0 mm 550.0 200.0 325.0 4.45 kg
129.0 mm 2.0 mm 600.0 223.0 325.0 5.28 kg
139.7 mm 2.0 mm 550.0 150.0 350.0 5.50 kg
154.0 mm 2.0 mm 650.0 250.0 380.0 6.98 kg
