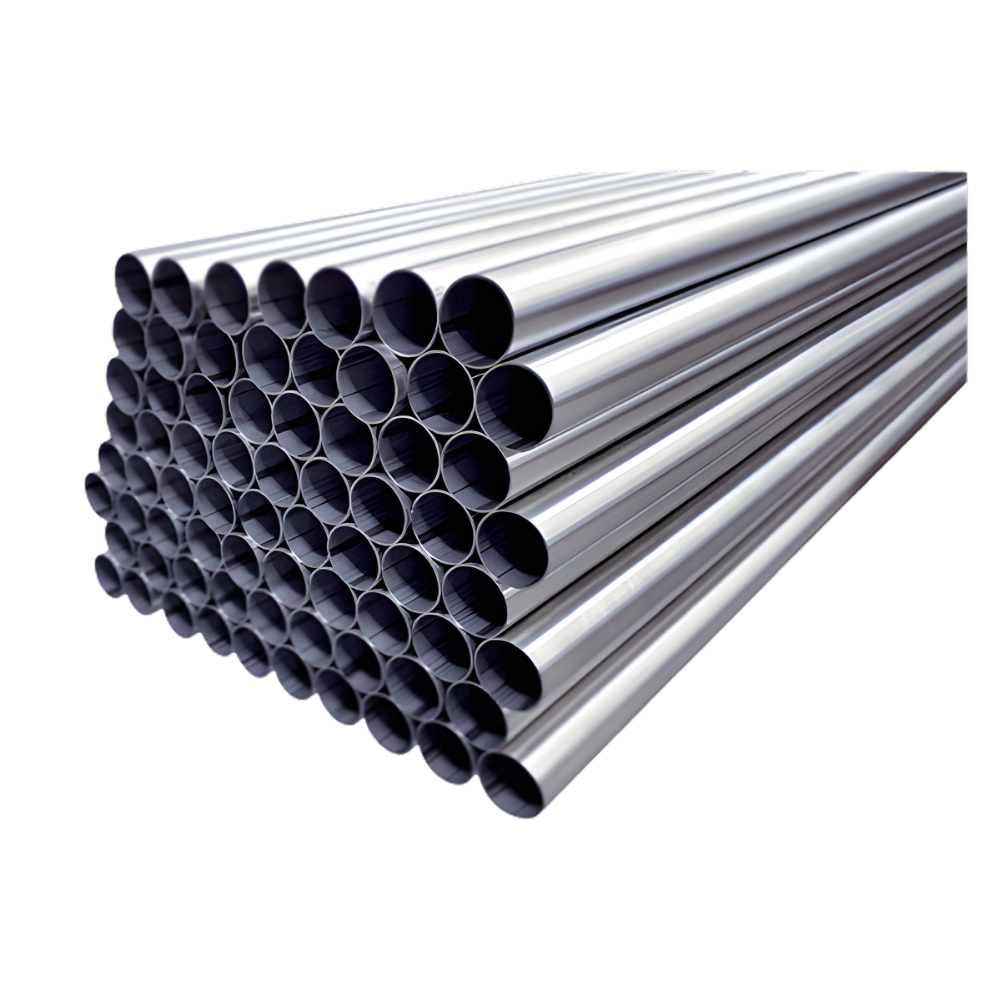

Rury nierdzewne do transportu pneumatycznego

Rury ze stali nierdzewnej stosuje się w rurociągach transportu pneumatycznego, w których oprócz trwałości mechanicznej ważne są odporność na korozję, czystość instalacji oraz możliwość pracy w wymagającym otoczeniu. Dotyczy to między innymi instalacji narażonych na wilgoć, częste mycie, środki czyszczące lub zmienne warunki eksploatacyjne.

W zależności od wymagań projektu rury nierdzewne mogą być stosowane do transportu proszków spożywczych, granulatów, surowców sypkich, mieszanek paszowych, dodatków technologicznych, tworzyw sztucznych oraz wybranych materiałów chemicznych. Dobór gatunku stali, średnicy i grubości ścianki powinien zawsze uwzględniać rodzaj transportowanego medium oraz warunki pracy instalacji.

Rury nierdzewne do transportu pneumatycznego powinny mieć odpowiednio przygotowaną powierzchnię wewnętrzną, równą geometrię oraz zakończenia umożliwiające prawidłowe łączenie z pozostałymi elementami rurociągu. Ma to znaczenie dla szczelności połączeń, stabilności przepływu oraz ograniczenia miejsc, w których może odkładać się transportowany materiał.

W zależności od wykonania rury mogą być dostarczane w różnych standardach powierzchni i gatunkach stali. W instalacjach, w których istotna jest czystość rurociągu, odporność na korozję lub kontakt ze środkami myjącymi, szczególne znaczenie ma dobór odpowiedniego materiału oraz jakość przygotowania powierzchni. Powierzchnie wewnętrzne mogą osiągać chropowatość Ra lepszą niż 0,8 µm, natomiast w obszarze szwu Ra wynosi około 1,0 µm.

Rury nierdzewne mogą współpracować z obejmami, kolanami rurowymi, trójnikami, redukcjami, wziernikami oraz innymi elementami instalacji transportu pneumatycznego.

Rury nierdzewne dostępne są w średnicach stosowanych w rurociągach transportu pneumatycznego. Dobór wymiaru powinien uwzględniać wymaganą wydajność instalacji, rodzaj transportowanego materiału, prędkość przepływu, sposób prowadzenia rurociągu oraz kompatybilność z pozostałymi elementami systemu.

Podstawowe parametry:

• materiał: AISI 304 / 304L,
• opcjonalne gatunki stali: AISI 316L, AISI 316Ti, AISI 321 lub inne wykonania uzgodnione dla danej aplikacji,
• normy wykonania: DIN 11850 / DIN EN 10357 oraz EN 10217-7,
• zakres średnic: od Ø38,0 mm do Ø206,0 mm,
• grubość ścianki: standardowo 1,5 mm / 2,0 mm; wybrane wykonania mogą być dostępne z większą grubością ścianki,
• standardowa długość odcinka: 6 m,
• możliwość przygotowania krótszych odcinków zgodnie z wymaganiami projektu.

Standardowe odcinki rur nierdzewnych mogą zostać docięte na długość wymaganą w projekcie. Ułatwia to dopasowanie elementów do przebiegu instalacji, ogranicza ilość prac montażowych po stronie wykonawcy i pozwala przygotować rurociąg zgodnie z dokumentacją techniczną.

Sposób cięcia i przygotowania końców rur powinien być dobrany do wymagań montażowych oraz rodzaju połączeń stosowanych w danej instalacji. W przypadku rurociągów transportu pneumatycznego istotne jest zachowanie odpowiedniej jakości krawędzi oraz kompatybilności z obejmami, kolanami, trójnikami i redukcjami.

Rury nierdzewne stosuje się w instalacjach przesyłu proszków, granulatów, surowców spożywczych, dodatków technologicznych, mieszanek paszowych, tworzyw sztucznych oraz wybranych materiałów chemicznych. Są szczególnie przydatne tam, gdzie rurociąg pracuje w środowisku wilgotnym, jest regularnie myty albo może mieć kontakt ze środkami czyszczącymi lub oparami technologicznymi.

Rurociągi ze stali nierdzewnej znajdują zastosowanie między innymi w przemyśle spożywczym, chemicznym, kosmetycznym, paszowym, biotechnologicznym oraz w instalacjach przetwórstwa tworzyw sztucznych. Odpowiednio dobrany gatunek stali pomaga ograniczyć ryzyko korozji rurociągu i zanieczyszczenia transportowanego produktu cząstkami pochodzącymi z instalacji.

W przypadku materiałów silnie ściernych należy zwrócić szczególną uwagę na elementy najbardziej narażone na zużycie, zwłaszcza kolana rurowe, łuki i miejsca zmiany kierunku przepływu. W takich aplikacjach warto rozważyć rozwiązania o podwyższonej odporności na ścieranie.

Rury nierdzewne warto stosować w instalacjach, w których znaczenie mają odporność na korozję, trwałość mechaniczna i możliwość utrzymania czystości rurociągu. Są dobrym wyborem dla linii pracujących w środowisku wilgotnym, regularnie mytym lub narażonym na kontakt ze środkami czyszczącymi, skroplinami i oparami technologicznymi.

Takie wykonanie sprawdza się szczególnie w instalacjach spożywczych, chemicznych, kosmetycznych i paszowych, a także w rurociągach, w których transportowany produkt powinien być chroniony przed zanieczyszczeniami pochodzącymi z instalacji. Rury nierdzewne warto rozważyć również wtedy, gdy rurociąg ma pracować przez długi czas w trudniejszych warunkach otoczenia niż typowe instalacje aluminiowe.

Rury nierdzewne są właściwym wyborem tam, gdzie instalacja wymaga odporności korozyjnej, trwałości mechanicznej oraz wysokiego standardu czystości. Sprawdzają się w środowisku wilgotnym, mytym i bardziej wymagającym pod względem warunków eksploatacji.

Rury aluminiowe warto rozważyć w instalacjach, w których kluczowe znaczenie ma niska masa rurociągu, łatwy montaż i ograniczenie obciążenia konstrukcji wsporczych. Są dobrym rozwiązaniem dla rurociągów prowadzonych wysoko, pod stropem hal produkcyjnych oraz w układach transportujących materiały o niskiej lub umiarkowanej ścieralności.

Rury szklane stosuje się natomiast tam, gdzie potrzebna jest wizualna kontrola przepływu produktu w rurociągu. Przezroczyste odcinki ze szkła borokrzemowego pozwalają obserwować obecność medium, wykrywać zatory i kontrolować skuteczność opróżniania lub przedmuchiwania linii.

Rury nierdzewne stanowią podstawowy element rurociągu transportu pneumatycznego, jednak ich prawidłowe działanie zależy od właściwego doboru i integracji z pozostałymi komponentami instalacji. W zależności od przebiegu rurociągu oraz charakterystyki transportowanego materiału łączy się je z kolanami rurowymi, trójnikami, redukcjami, wziernikami oraz elementami kompensującymi zmiany kierunku i przekroju przepływu.

Kluczową rolę w zapewnieniu szczelności i ciągłości instalacji pełnią obejmy rurowe wyposażone w odpowiednio dobrane uszczelki. Umożliwiają one szybkie i pewne łączenie rur oraz innych elementów systemu, tworząc jednolity, szczelny ciąg rurociągu, odporny na podciśnienie lub nadciśnienie występujące w instalacji.

Prawidłowy dobór wszystkich elementów rurociągu wpływa bezpośrednio na efektywność transportu, stabilność przepływu oraz ograniczenie strat ciśnienia i zużycia komponentów. Przy projektowaniu instalacji należy uwzględnić nie tylko średnicę i grubość ścianki rur, ale również promienie gięcia kolan, liczbę zmian kierunku, długość odcinków prostych, sposób prowadzenia rurociągu oraz właściwości fizyczne transportowanego materiału, takie jak ścieralność, gęstość czy podatność na segregację.

Tak, rury nierdzewne są stosowane w instalacjach transportu pneumatycznego proszków, granulatów i materiałów sypkich, szczególnie tam, gdzie ważna jest odporność korozyjna, trwałość oraz utrzymanie czystości rurociągu.

Rury nierdzewne warto wybrać wtedy, gdy instalacja pracuje w środowisku wilgotnym, jest regularnie myta albo wymaga podwyższonej odporności korozyjnej. Rury aluminiowe są lżejsze, ale nie zawsze będą właściwe dla środowisk mytych, chemicznie obciążonych lub bardziej wymagających higienicznie.

Tak, standardowe odcinki rur nierdzewnych mogą zostać przygotowane na długość wymaganą w projekcie. Zakres i sposób cięcia należy uzgodnić w odniesieniu do średnicy, grubości ścianki i wymagań montażowych.

Najczęściej stosuje się stal nierdzewną AISI 304 / 304L. W bardziej wymagających aplikacjach można rozważyć stal AISI 316L, AISI 316Ti, AISI 321 lub inne gatunki dobrane do warunków pracy instalacji.

Rury nierdzewne mogą pracować z wieloma materiałami sypkimi, ale przy produktach silnie ściernych należy zwrócić szczególną uwagę na zużycie elementów najbardziej obciążonych, zwłaszcza kolan rurowych, łuków i miejsc zmiany kierunku przepływu.

Rury nierdzewne można łączyć z kolanami rurowymi, trójnikami, redukcjami, obejmami, wziernikami oraz innymi elementami rurociągów transportu pneumatycznego, pod warunkiem dopasowania średnicy, materiału i sposobu połączenia do wymagań instalacji.
