Reduktory ciśnienia

Reduktory ciśnienia nierdzewne kołnierzowe

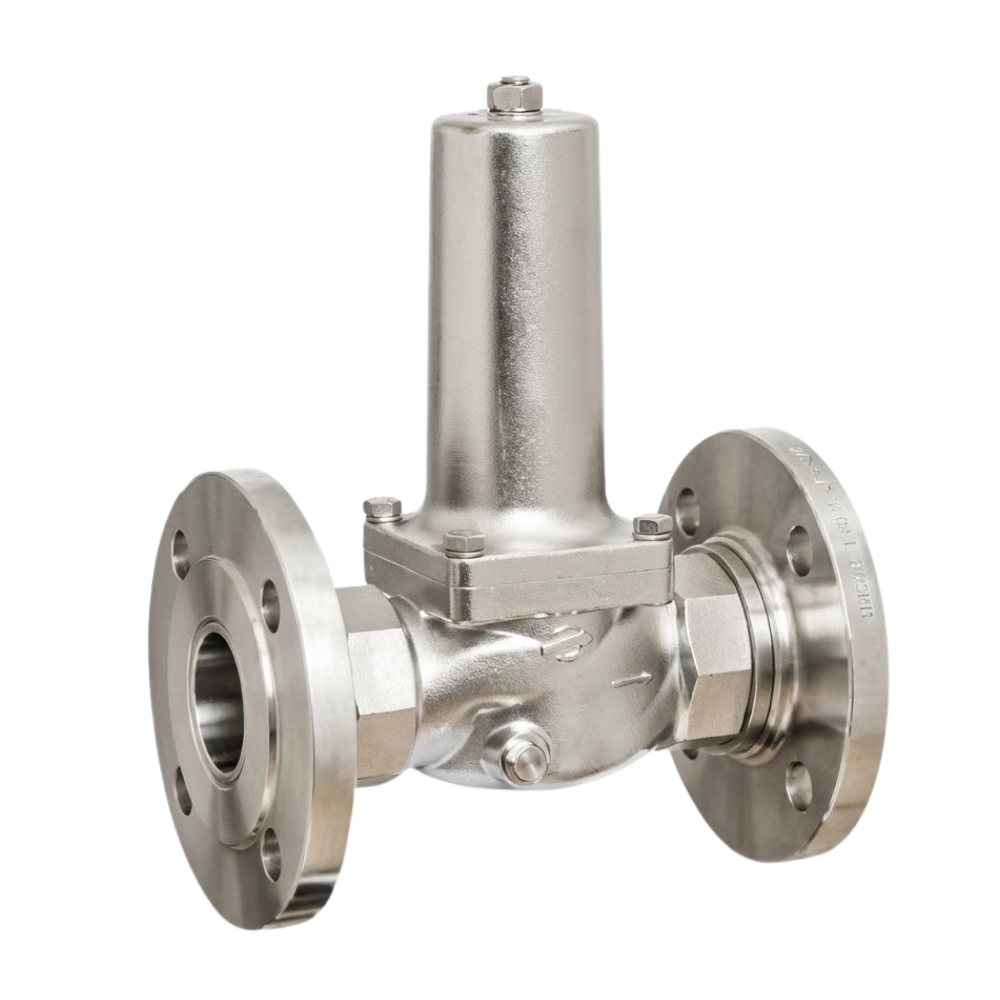

Redukcja ciśnienia dopasowana do procesu i rurociągu. Kołnierzowe reduktory ciśnienia Berluto z serii DRV 800 zapewniają zasilanie odbiorników medium o niższym, nastawionym ciśnieniu. W zależności od wykonania są przeznaczone do wody technologicznej, cieczy neutralnych i wybranych agresywnych, sprężonego powietrza oraz gazów obojętnych. Odrębne modele obsługują gorącą wodę i parę wodną.



Dobór łączy trzy decyzje: zakres regulacji ciśnienia, przepustowość oraz dopasowanie kołnierzy. Oferta obejmuje średnice DN15-DN100, przy czym dostępność rozmiarów i parametrów zależy od konkretnego modelu.

icon pdf
Sprawdź również ofertę włazów: WŁAZY NIERDZEWNE

Wybierz zadanie reduktora w instalacji

Rozpocznij od ciśnienia wymaganego przez odbiornik. Następnie sprawdź, czy dana seria obejmuje potrzebną średnicę i zakres regulacji.



Zadanie w instalacji Wykonanie Berluto Zakres DN Zakres nastawy P2
Zasilanie przy niskim ciśnieniu DRV 850 DN15-DN50 0,2-2 bar
Regulacja już od 0,5 bar DRV 872 / DRV 878 DN15-DN100 872: 0,5-4 bar; 878: 0,5-9 bar
Zasilanie odbiorników w DN15-DN50 DRV 802 / DRV 808 DN15-DN50 802: 1,5-6 bar; 808: 1,5-10 bar
Zasilanie linii w DN65-DN100 DRV 802 / DRV 808 DN65-DN100 802: 1,5-6 bar; 808: 3-10 bar
Podwyższone ciśnienie za reduktorem DRV 824 / DRV 825 DN15-DN50 824: 1,5-12 bar; 825: 2-20 bar
Wyższe nastawy w większych średnicach DRV 824 DN65-DN100 4-12 bar
Para wodna przy niskim ciśnieniu wylotowym DRV 830-D DN15-DN50 0,3-2 bar
Para wodna przy wyższym ciśnieniu wylotowym DRV 832-D / DRV 838-D DN15–DN50 832-D: 2–5 bar; 838-D: 4–10 bar

Średnica wpływa także na dostępny zakres nastawy. W DRV 808 od DN65 dolna granica P2 wynosi 3 bar. Dla DRV 824 w DN65-DN100 zakres wynosi 4-12 bar. Wykonanie DRV 825 z nastawą do 20 bar obejmuje DN15-DN50.



Kołnierze i ciśnienie wejściowe: sprawdź obie wartości

Standard przyłącza dobieramy do kołnierzy rurociągu, a dopuszczalne ciśnienie wejściowe P1 - do parametrów reduktora. Poniżej zestawiono katalogowe wykonania z kołnierzami według DIN EN 1092.

Serie Średnice Standardowe kołnierze Maksymalne P1
802/808, 872/878, 824/825 DN15-DN50 PN40 40 bar
802/808, 872/878, 824 DN65-DN80 PN25 25 bar
802/808, 872/878 DN100 PN16 16 bar
802/808, 872/878, 824 DN100 PN25 25 bar
850 DN15-DN50 PN40 25 bar
830-D, 832-D, 838-D DN15-DN50 PN40 16 bar

Zakresy temperatur dotyczą wskazanych wykonań katalogowych i kombinacji materiałów uszczelniających.



Dostępność uszczelnień zależy od modelu i średnicy. W DRV 850 opcja NBR obejmuje DN15-DN32. W rodzinie DRV 824/825 NBR jest przewidziane od DN20, a EPDM od DN40, w granicach rozmiarów dostępnych dla danego modelu. W zastosowaniach spożywczych wymagane deklaracje materiałowe określamy dla konkretnego wykonania.

Zabudowa z dostępem do nastawy i serwisu

Podczas przygotowania miejsca montażu sprawdzamy długość zabudowy, wysokość reduktora i przestrzeń potrzebną do jego obsługi. Producent dopuszcza różne pozycje montażowe i preferuje montaż pionowy.



Wymienny wkład wewnętrzny typu cartridge umożliwia serwis elementów roboczych. Przedstawione modele nieparowe mają wbudowany filtr siatkowy. Dwustronne przyłącza G 1/4″ służą do podłączenia manometru mierzącego P2; opcjonalnie dostępny jest manometr nierdzewny Ø63 mm z odpowiednim zakresem pomiarowym.

Przygotuj dane do doboru i wyceny

Prześlij parametry procesu oraz informacje o istniejących przyłączach:

  • Medium i temperatura: nazwa, skład lub stężenie, temperatura pracy oraz warunki mycia.

  • Ciśnienia: P1 minimalne, typowe i maksymalne oraz wymagana nastawa P2.

  • Przepływ: minimalny, roboczy i maksymalny; dla gazów warunki odniesienia, a dla pary jej rodzaj i strumień masowy.

  • Kołnierze: DN, PN lub Class, standard oraz wymagania dotyczące powierzchni uszczelniającej.

  • Wyposażenie i dokumentacja: manometr, wymagany materiał uszczelnień, deklaracje i pozostałe wymagania aplikacji.

Na tej podstawie dobierzemy model, średnicę, zakres nastawy i konfigurację materiałową, a następnie przygotujemy specyfikację do oferty.



Dobierz reduktor do swojej instalacji.

Informacje na stronie nie stanowią oferty w rozumieniu art. 66 k.c., lecz zaproszenie do zawarcia umowy, zgodnie z art. 71 k.c. Zdjęcia i dane mają charakter poglądowy. Ze względu na ciągłe udoskonalanie produktów, rzeczywisty wygląd lub detale mogą nieznacznie odbiegać od prezentowanych. Prosimy o weryfikację specyfikacji z działem handlowym.
