Kurki stożkowe bezdławikowe 2-drogowe

Prosta funkcja. Trzy ważne decyzje: w projekcie, podczas obsługi i przy ponownym zamówieniu.

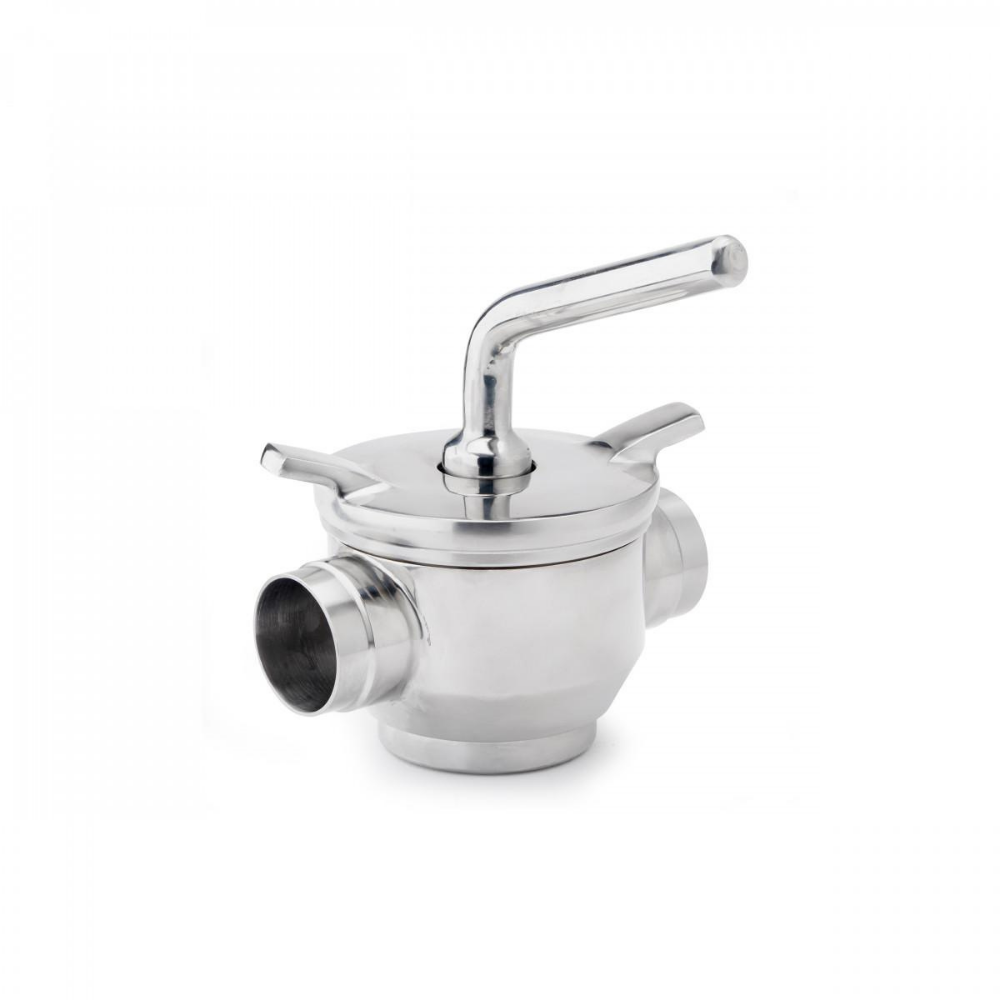

Kurek bezdławikowy 2-drogowy służy do ręcznego otwierania i odcinania jednej drogi przepływu. W pozycji otwartej zapewnia pełny przelot produktu, natomiast po zmianie położenia stożkowego czopa zamyka rurociąg.

Prawidłowy dobór nie kończy się jednak na określeniu średnicy. Kurek powinien pasować do systemu rurowego, pozostawać dostępny dla utrzymania ruchu i mieć konfigurację, którą można jednoznacznie odtworzyć przy zakupie części lub kolejnego urządzenia.

Wersja 2-drogowa jest przeznaczona do otwierania i całkowitego odcinania pojedynczego odcinka rurociągu. Nie służy do rozdzielania strumienia ani do precyzyjnego regulowania natężenia przepływu.

Przy wprowadzaniu kurka do projektu należy uwzględnić:

• maksymalne ciśnienie i temperaturę procesu,
• wymiary oraz długość zabudowy wybranego wykonania,
• standard i geometrię obu przyłączy,
• przestrzeń potrzebną do ruchu uchwytu,
• dostęp do pokrywy i elementów wewnętrznych,
• zgodność materiałów mających kontakt z medium.

Pełny przelot oznacza brak celowego dławienia strumienia przez element zamykający w pozycji otwartej. Nie jest jednak równoznaczny z zerowym spadkiem ciśnienia, którego wartość zależy również od przepływu, właściwości produktu i geometrii całego połączenia.

Kurek składa się z korpusu, stożkowego czopa, pokrywy oraz trzech elementów uszczelniających. Taka budowa pozwala jednoznacznie wskazać części wymagające kontroli podczas obsługi.

Podczas montażu należy pozostawić miejsce umożliwiające:

• swobodne przestawianie uchwytu,
• otwarcie pokrywy,
• wyjęcie czopa,
• kontrolę pierścienia PTFE,
• wymianę uszczelki typu W i O-ringu.

Konstrukcja umożliwia wykonywanie czynności związanych z czyszczeniem w linii. Dostępność serwisowa powinna być jednak zaplanowana przed zamontowaniem kurka, szczególnie gdy w jego sąsiedztwie znajdują się podpory, inne zawory albo elementy automatyki.

Przy zamawianiu części eksploatacyjnych trzeba podać wielkość, standard wykonania oraz materiały uszczelnień. Sama informacja „uszczelki do kurka DN50” może nie wystarczyć do prawidłowej identyfikacji kompletu.

Wielkość nominalna nie identyfikuje całego kurka. Odpowiadające sobie oznaczenia w systemach DIN, SMS, RJT BS, ISS/IDF i Clamp mogą różnić się wymiarami rury, geometrią końcówek oraz długością zabudowy.

Pełna specyfikacja powinna zawierać:

• funkcję 2-drogową,
• wielkość nominalną,
• średnicę zewnętrzną i grubość ścianki rury,
• standard oraz rodzaj obu przyłączy,
• gatunek stali,
• materiały uszczelnień,
• wymagane wykończenie powierzchni,
• wymaganie wykonania 3‑A,
• liczbę sztuk.

Zachowanie pełnego oznaczenia z oferty lub potwierdzenia zamówienia ułatwia późniejsze zakupy części oraz kolejnych kurków w tej samej konfiguracji.

Wymiary, ciśnienie robocze i dostępność danego połączenia należy potwierdzić dla wybranej konfiguracji.

1. Pokrywa - AISI 304L lub AISI 316L
2. Pierścień - PTFE
3. Uszczelka typu W - EPDM
4. O-ring - EPDM
5. Czop 2-drogowy - AISI 304L lub AISI 316L, powierzchnia robocza chromowana
6. Korpus 2-drogowy - AISI 304L lub AISI 316L

Rysunek złożeniowy ułatwia weryfikację budowy urządzenia oraz skraca czas identyfikacji części przy zapytaniach serwisowych.

Gatunek stali korpusu jest tylko jednym z kryteriów doboru. Z transportowanym produktem mogą kontaktować się również chromowana powierzchnia czopa, pierścień PTFE oraz uszczelnienia EPDM.

Kompatybilność należy ocenić dla:

• medium procesowego,
• temperatury roboczej,
• środków myjących,
• stężenia roztworów,
• temperatury i czasu trwania mycia.

Jeżeli skład produktu lub preparatu myjącego jest nietypowy, warto sprawdzić zgodność materiałową przed zamówieniem kurka.

Dla instalacji wymagających zgodności ze standardem 3‑A 51‑01 dostępne są odpowiednio oznaczone wykonania kurków stożkowych typu plug. Standard ten dotyczy kurków przeznaczonych do ciekłego mleka i podobnych produktów mlecznych oraz określa wymagania sanitarne odnoszące się m.in. do materiałów mających kontakt z produktem, wykonania powierzchni oraz dostępności elementów do czyszczenia i kontroli. Zgodność ze standardem 3‑A nie oznacza automatycznie przystosowania każdego wykonania do mycia CIP - sposób czyszczenia należy zweryfikować dla wybranej konfiguracji kurka.

Wymaganie zgodności z 3‑A należy podać w zapytaniu, aby dobrać wykonanie objęte właściwą autoryzacją i oznaczone symbolem 3‑A, a także uzgodnić zakres dostarczanej dokumentacji. Sam wybór kurka z danej serii nie potwierdza zgodności wszystkich jej wariantów - programem autoryzacji objęte są wyłącznie wykonania wskazane w aktualnym certyfikacie i odpowiednio oznaczone.

Kurek bezdławikowy 2-drogowy | [wielkość] | [średnica rury] | [standard przyłączy] | [rodzaj końcówek] | [AISI 304L/AISI 316L] | PTFE/EPDM | [wykończenie powierzchni] | [3‑A: tak/nie] | [liczba sztuk]

Przesłanie takiego zestawu danych umożliwia sprawdzenie wymiarów, dostępności wykonania i przygotowanie oferty bez opierania doboru wyłącznie na oznaczeniu DN.

Jeżeli armatura ma przełączać produkt pomiędzy rurociągami lub rozdzielać strumień, należy wybrać kurek bezdławikowy 3-drogowy.
