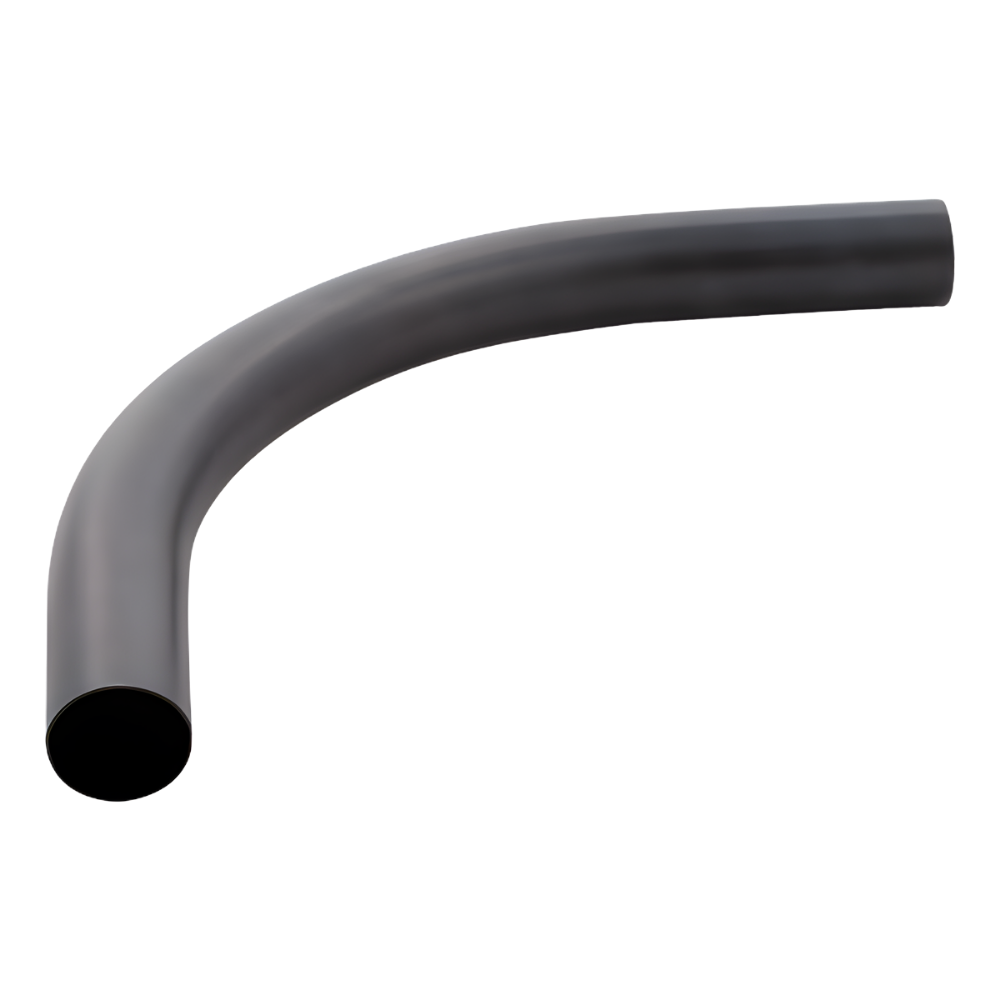

Kolana rurowe nierdzewne odporne na ścieranie

• Materiał: stal nierdzewna AISI 304/304L
• Średnice zewnętrzne: od Ø38,0 mm do Ø139,7 mm
• Większe średnice: po uzgodnieniu, na indywidualne zamówienie
• Grubość ścianki: 1,5 mm lub 2,0 mm, w zależności od średnicy
• Wersje wykonania: 45° i 90°
• Promienie gięcia: R70 / R75 / R100 / R150 / R250 / R300 / R500 / R800 / R1000, w zależności od średnicy
• Długość odcinków prostych: 50, 100, 150 lub 200 mm
• Montaż: za pomocą obejm zaciskowych do rurociągów transportu pneumatycznego
• Zastosowanie: transport pneumatyczny materiałów sypkich, proszków, granulatów i mediów ściernych

W instalacjach transportu pneumatycznego kolana należą do najbardziej obciążonych elementów rurociągu. Podczas zmiany kierunku przepływu cząstki materiału nie poruszają się idealnie po osi łuku, lecz uderzają w zewnętrzną część kolana. Przy materiałach ściernych, dużych prędkościach transportu lub intensywnej pracy instalacji może to prowadzić do stopniowego ścierania ścianki, nieszczelności i nieplanowanych przestojów.

Kolana nierdzewne odporne na ścieranie są przeznaczone do takich miejsc instalacji, w których zwykłe kolana rurowe zużywają się zbyt szybko, ale jednocześnie wymagane jest zachowanie konstrukcji nierdzewnej, gładkiej geometrii łuku i łatwego montażu bez połączeń kołnierzowych.

Zużycie rurociągu w transporcie pneumatycznym nie rozkłada się równomiernie. Proste odcinki rur są zwykle mniej narażone na intensywne uderzenia cząstek niż miejsca zmiany kierunku przepływu. W kolanie transportowany materiał zmienia tor ruchu, a jego część uderza w zewnętrzny promień łuku.

Właśnie dlatego w wielu instalacjach pierwsze awarie pojawiają się nie na prostych odcinkach, lecz na kolanach, łukach i elementach kierujących przepływem. Zastosowanie kolan odpornych na ścieranie pozwala ograniczyć ryzyko miejscowego przetarcia ścianki, nieszczelności instalacji oraz zanieczyszczenia produktu drobinami zużytego materiału.

Kolana odporne na ścieranie warto stosować wtedy, gdy w instalacji występuje przyspieszone zużycie standardowych łuków nierdzewnych, ale nie ma potrzeby stosowania cięższych kolan z podwójną ścianką, kolan z komorą produktu lub elementów z wykładziną specjalną.

To rozwiązanie jest szczególnie przydatne przy transporcie:

• granulatów tworzyw sztucznych,
• regranulatów,
• tworzyw z dodatkiem włókna szklanego,
• proszków technicznych,
• mieszanek przemysłowych o właściwościach ściernych,
• lekkich i średnio ściernych materiałów sypkich,
• produktów, przy których ważne jest ograniczenie ryzyka przestoju,
• mediów powodujących powtarzalne zużycie standardowych kolan nierdzewnych.

Kolana nierdzewne odporne na ścieranie nie są jedynym możliwym rozwiązaniem dla mediów ściernych. W aplikacjach o bardzo wysokiej intensywności zużycia, przy dużych prędkościach transportu, dużej masie cząstek albo przy materiałach szczególnie agresywnych mechanicznie warto rozważyć również inne typy kolan.

W zależności od warunków pracy alternatywą mogą być:

• kolana z podwójną ścianką,
• kolana typu product-on-product,
• kolana z wykładziną betonową lub ceramiczną,
• kolana szklane ze szkła borokrzemowego,
• klasyczne kolana nierdzewne o większym promieniu gięcia,
• rozwiązania specjalne wykonywane na podstawie danych procesowych.

Dobór powinien uwzględniać nie tylko średnicę rurociągu, ale również rodzaj transportowanego materiału, jego ścieralność, prędkość przepływu, częstotliwość pracy instalacji, promień gięcia, miejsce montażu oraz akceptowalny koszt przestoju.

W praktyce samo wskazanie średnicy rury i kąta kolana nie zawsze wystarcza do prawidłowego doboru rozwiązania odpornego na ścieranie. Dwa rurociągi o tej samej średnicy mogą pracować w zupełnie innych warunkach, jeżeli różnią się prędkością transportu, rodzajem medium, promieniem gięcia, częstotliwością pracy albo miejscem montażu kolana.

Dlatego przy doborze kolan odpornych na ścieranie analizujemy nie tylko wymiar elementu, ale również mechanizm zużycia. Sprawdzamy, czy w danej aplikacji wystarczy kolano nierdzewne utwardzane powierzchniowo, czy lepszym rozwiązaniem będzie kolano z podwójną ścianką, kolano szklane, większy promień gięcia albo wykonanie specjalne.

Takie podejście pozwala dobrać element do rzeczywistego problemu eksploatacyjnego, a nie tylko zastąpić zużyte kolano nowym elementem o tej samej geometrii.

Promień gięcia ma istotny wpływ na trwałość kolana i stabilność przepływu. Im łagodniejsza zmiana kierunku rurociągu, tym mniejsze ryzyko gwałtownego uderzenia cząstek w jedną, silnie obciążoną strefę łuku. W wielu instalacjach zastosowanie większego promienia może ograniczyć lokalne zużycie, zmniejszyć degradację transportowanego produktu i poprawić warunki pracy rurociągu.

Przy materiałach ściernych nie należy dobierać kolana wyłącznie na podstawie średnicy i kąta. Równie ważny jest promień gięcia, długość odcinków prostych, dostępne miejsce montażowe oraz przebieg rurociągu przed i za kolanem.

Kolana rurowe nierdzewne odporne na ścieranie posiadają proste odcinki końcowe, które umożliwiają montaż za pomocą obejm zaciskowych stosowanych w instalacjach transportu pneumatycznego. Dzięki temu można je stosować zarówno w nowych instalacjach, jak i przy modernizacji istniejących rurociągów, bez konieczności projektowania połączeń kołnierzowych.

Takie wykonanie ułatwia wymianę elementu, skraca czas prac serwisowych i pozwala dopasować kolano do typowych systemów rurowych wykorzystywanych w transporcie materiałów sypkich.

Kolana nierdzewne odporne na ścieranie stosuje się w instalacjach, w których standardowe elementy rurociągu zużywają się zbyt szybko wskutek kontaktu z transportowanym medium. Dotyczy to szczególnie układów pracujących w sposób ciągły lub intensywny, gdzie awaria pojedynczego kolana może zatrzymać większy fragment procesu technologicznego.

Typowe branże i zastosowania:

• przetwórstwo tworzyw sztucznych,
• transport granulatów i regranulatów,
• transport materiałów z dodatkiem włókna szklanego,
• przemysł motoryzacyjny,
• produkcja materiałów technicznych,
• instalacje transportu pneumatycznego proszków,
• wybrane aplikacje w przemyśle chemicznym,
• modernizacje linii, w których występuje powtarzalne zużycie kolan,
• punkty instalacji narażone na miejscową erozję rurociągu.

Wybór odpowiedniego kolana powinien zależeć od warunków pracy, a nie tylko od dostępności wymiaru. W mniej wymagających aplikacjach wystarczające mogą być standardowe kolana rurowe nierdzewne. Przy mediach lekkich i mało ściernych, w instalacjach aluminiowych, dobrym wyborem mogą być kolana aluminiowe. Jeżeli oprócz odporności na zużycie ważna jest wizualna kontrola przepływu, warto rozważyć kolana szklane.

Kolana nierdzewne odporne na ścieranie są rozwiązaniem pośrednim między standardowym łukiem nierdzewnym a cięższymi lub bardziej specjalistycznymi konstrukcjami. Sprawdzają się tam, gdzie potrzebna jest wyższa trwałość, ale instalacja nadal powinna zachować prostą, rurową konstrukcję i łatwy montaż na obejmach.

Do prawidłowego doboru kolana warto określić:

• średnicę zewnętrzną rurociągu,
• grubość ścianki,
• wymagany kąt gięcia,
• promień gięcia obecnego lub projektowanego kolana,
• długość odcinków prostych,
• rodzaj transportowanego materiału,
• informację, czy materiał zawiera włókno szklane lub inne dodatki ścierne,
• prędkość transportu lub podstawowe parametry pracy instalacji,
• miejsce montażu kolana w instalacji,
• dotychczasowy czas pracy standardowego kolana do zużycia,
• sposób połączenia z pozostałymi elementami rurociągu.

Im dokładniej opisane jest miejsce zużycia, tym łatwiej dobrać rozwiązanie technicznie i ekonomicznie uzasadnione.

Poniższa tabela przedstawia dostępne średnice zewnętrzne, grubości ścianek, promienie gięcia, kąty wykonania oraz długości odcinków prostych kolan rurowych nierdzewnych odpornych na ścieranie. Dobór konkretnego wariantu powinien uwzględniać średnicę rurociągu, rodzaj medium, warunki pracy i dostępne miejsce montażowe.

Dobieramy kolana do mechanizmu zużycia, a nie tylko do średnicy rury. W praktyce analizujemy, czy w danej aplikacji wystarczy kolano nierdzewne odporne na ścieranie, czy lepszym rozwiązaniem będzie kolano z podwójną ścianką, kolano szklane, większy promień gięcia albo rozwiązanie specjalne.

Uwzględniamy rodzaj medium, zawartość włókna szklanego, prędkość transportu, miejsce montażu, dotychczasowy czas zużycia standardowego kolana oraz koszty przestojów. Dzięki temu dobór ma charakter techniczny, a nie wyłącznie katalogowy.

Prześlij średnicę rurociągu, medium i miejsce zużycia - pomożemy dobrać właściwy typ kolana.

Kolana odporne na ścieranie służą do zmiany kierunku rurociągu w instalacjach transportu pneumatycznego materiałów sypkich, proszków i granulatów. Stosuje się je tam, gdzie standardowe kolana nierdzewne ulegają zbyt szybkiemu zużyciu.

Wykonywane są z rur nierdzewnych AISI 304/304L, a następnie poddawane specjalnym procesom zwiększającym odporność powierzchni na zużycie. Dzięki temu są bardziej odporne na erozję niż standardowe kolana rurowe ze stali nierdzewnej.

Tak. To jedno z typowych zastosowań kolan nierdzewnych odpornych na ścieranie. Granulaty tworzyw sztucznych wzmacniane włóknem szklanym mogą powodować szybkie zużycie standardowych łuków rurowych.

Kolano z podwójną ścianką warto rozważyć w aplikacjach o bardzo wysokiej intensywności zużycia, przy dużych prędkościach transportu lub tam, gdzie zwykłe kolano odporne na ścieranie nadal może zużywać się zbyt szybko. Dobór zależy od medium, warunków pracy i oczekiwanej trwałości.

W wielu przypadkach tak. Większy promień pozwala łagodniej zmienić kierunek przepływu, co może ograniczyć intensywność uderzeń cząstek w jedną strefę kolana. Przy mediach ściernych promień gięcia powinien być jednym z kluczowych parametrów doboru.

Nie. Kolana posiadają proste odcinki końcowe, które umożliwiają montaż za pomocą obejm zaciskowych stosowanych w rurociągach transportu pneumatycznego.

Standardowy zakres średnic zewnętrznych wynosi od Ø38,0 mm do Ø139,7 mm. Większe średnice mogą być dostępne po uzgodnieniu jako wykonanie na indywidualne zamówienie.

Z erozją w transporcie pneumatycznym materiałów sypkich mamy do czynienia wtedy, gdy cząstki produktu poruszające się w strumieniu gazu mechanicznie oddziałują na wewnętrzne ścianki rurociągu. Dotyczy to przede wszystkim miejsc zmiany kierunku przepływu, takich jak kolana, łuki, trójniki, redukcje i rozdzielacze. Uderzenia oraz tarcie cząstek powodują stopniowe zużycie powierzchni, zmniejszenie grubości ścianki, a z czasem mogą prowadzić do przetarć i nieszczelności instalacji.

W zapytaniu warto podać średnicę rurociągu, kąt kolana, promień gięcia, rodzaj transportowanego materiału, informację o dodatkach ściernych, miejsce montażu oraz dotychczasowy czas pracy standardowego kolana do zużycia.
