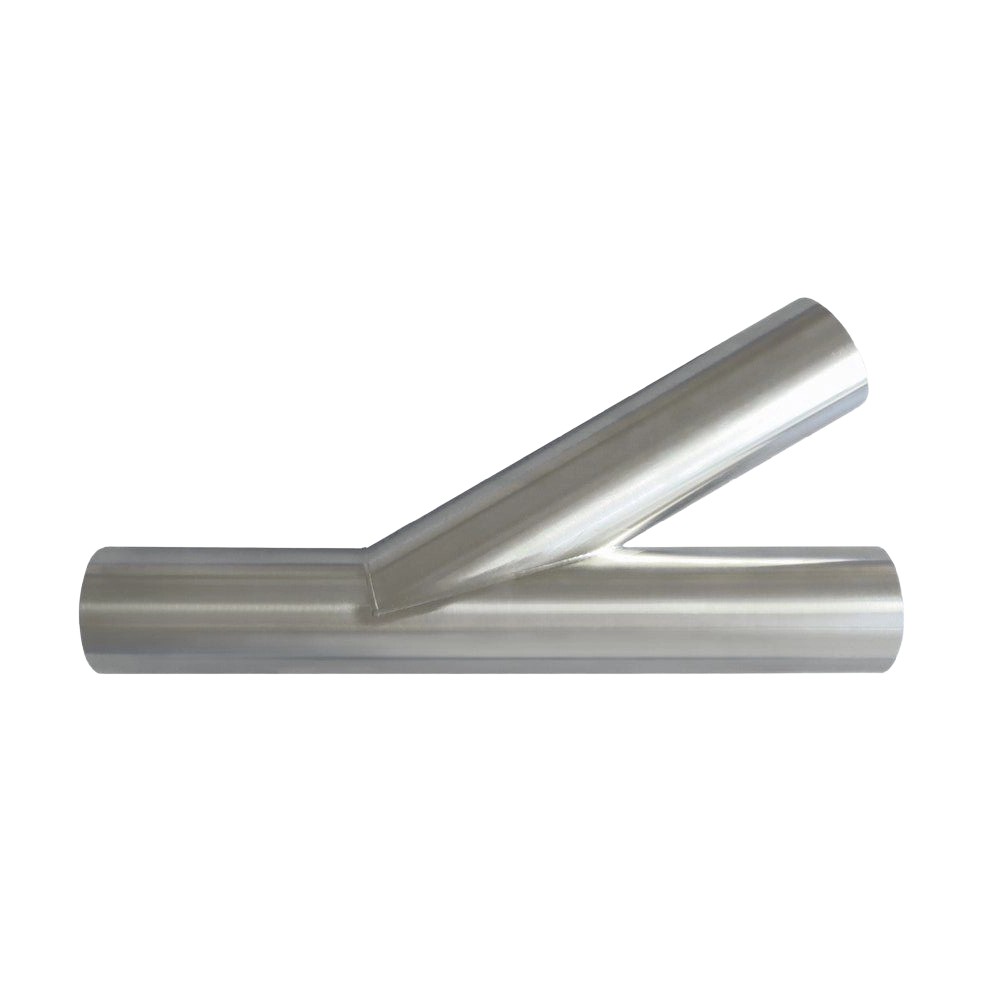

Trójniki rurowe 30° nierdzewne typu Y

• Materiał: stal nierdzewna AISI 304/304L lub AISI 316/316L
• Kąt wykonania: 30°
• Typ: trójnik rurowy typu Y
• Średnice zewnętrzne: od Ø38,0 mm do Ø154,0 mm
• Grubość ścianki: 1,5 mm / 2,0 mm
• Funkcja: rozdział, połączenie lub wprowadzenie medium do rurociągu
• Zastosowanie: transport pneumatyczny materiałów sypkich, proszków i granulatów
• Możliwość wykonania wariantów specjalnych: po indywidualnym uzgodnieniu

Prześlij średnicę rurociągu, medium i kierunek przepływu. Pomożemy ocenić, czy właściwy będzie trójnik 30°, 45°, 90° czy wykonanie specjalne.

W trójniku rurowym medium nie przepływa tak samo jak w prostym odcinku rurociągu. W miejscu odgałęzienia dochodzi do zmiany kierunku, połączenia strumieni albo wprowadzenia produktu z jednej linii do drugiej. Im bardziej gwałtowna jest ta zmiana, tym większe może być ryzyko lokalnych turbulencji, uderzenia cząstek o ściankę, nierównomiernego przepływu lub zalegania materiału.

Trójnik 30° typu Y pozwala wykonać odgałęzienie pod mniejszym kątem niż typowe trójniki 45° lub 90°. Dzięki temu strumień może być wprowadzany do głównej linii bardziej łagodnie, co jest szczególnie ważne w instalacjach, w których liczy się płynność transportu, stabilna praca rurociągu oraz ograniczenie gwałtownych zmian kierunku przepływu.

Dobór kąta trójnika powinien wynikać z funkcji elementu w instalacji, dostępnej przestrzeni montażowej, kierunku przepływu oraz charakteru transportowanego medium. W praktyce trójnik 30° nie jest zamiennikiem każdego trójnika 45° lub 90°, ale rozwiązaniem do miejsc, w których szczególnie ważne jest łagodne prowadzenie strumienia.

Trójnik 30° typu Y warto rozważyć szczególnie w miejscach, gdzie medium ma być wprowadzone do głównego rurociągu możliwie łagodnie. Dotyczy to instalacji, w których znaczenie ma stabilność przepływu, ograniczenie gwałtownych zmian kierunku oraz dopasowanie odgałęzienia do przebiegu rurociągu.

Typowe zastosowania:

• połączenie dwóch gałęzi przesyłowych w jedną linię,
• rozdział medium na kilka kierunków,
• wprowadzenie produktu z odgałęzienia do głównego rurociągu,
• modernizacja instalacji, w której trójnik 45° lub 90° powoduje zbyt gwałtowną zmianę kierunku,
• układy transportu granulatów tworzyw sztucznych,
• transport proszków technicznych i innych materiałów sypkich,
• instalacje, w których potrzebne jest wykonanie specjalne, np. symetryczne 2×30°.

W wielu instalacjach transportu pneumatycznego trójnik nie służy wyłącznie do prostego rozdzielenia rurociągu. Bardzo często jego zadaniem jest wprowadzenie produktu z odgałęzienia do głównej linii albo połączenie dwóch strumieni w jeden kierunek przepływu.

W takim przypadku geometria trójnika ma duże znaczenie. Kąt 30° umożliwia łagodniejsze dołączenie strumienia niż kąt 45° lub 90°. Może to pomagać ograniczyć gwałtowne zaburzenia przepływu w miejscu połączenia i zmniejszyć ryzyko lokalnego zalegania materiału.

Nie oznacza to jednak, że trójnik 30° automatycznie rozwiązuje każdy problem przepływowy. Skuteczność rozwiązania zależy również od prędkości transportu, charakteru medium, różnicy oporów między gałęziami oraz przebiegu instalacji przed i za trójnikiem.

Trójnik 30° poprawia geometrię odgałęzienia, ale nie rozwiązuje każdego problemu instalacji. Jeżeli medium jest silnie ścierne, problemem może być zużycie ścianki, a nie sam kąt włączenia strumienia. Jeżeli w odgałęzieniu pojawiają się zatory, przyczyną może być zbyt mała prędkość transportu, różnica oporów między gałęziami, nieprawidłowa praca elementów przełączających albo niewłaściwy układ całej instalacji.

W takich przypadkach warto rozważyć:

• trójnik nierdzewny odporny na ścieranie,
• trójnik szklany jako punkt diagnostyczny,
• zmianę kąta lub geometrii odgałęzienia,
• wykonanie redukcyjne,
• korektę układu rurociągu,
• analizę przepływu i oporów w poszczególnych gałęziach.

Trójnik 30° typu Y jest rozwiązaniem geometrycznym - jego przewagą jest łagodniejsze ukształtowanie odgałęzienia. Trójnik odporny na ścieranie jest natomiast rozwiązaniem materiałowym lub powierzchniowym, przeznaczonym do miejsc, w których standardowe elementy ulegają przyspieszonemu zużyciu.

Jeżeli problemem w instalacji jest gwałtowne wprowadzenie medium, zaburzenie przepływu albo potrzeba łagodniejszego połączenia strumieni, właściwym kierunkiem może być trójnik 30°. Jeżeli głównym problemem jest miejscowa erozja, szybkie przetarcie ścianki albo transport materiału z dodatkami ściernymi, należy rozważyć trójnik nierdzewny odporny na ścieranie lub inne wykonanie specjalne.

Trójnik 30° ze stali nierdzewnej wybiera się przede wszystkim wtedy, gdy liczy się trwała konstrukcja metalowa, odpowiednia geometria odgałęzienia i integracja z rurociągiem pneumatycznym. Trójnik szklany pełni inną funkcję - umożliwia wizualną kontrolę przepływu dokładnie w miejscu odgałęzienia.

Jeżeli operator musi obserwować, czy produkt faktycznie przepływa przez odgałęzienie, czy nie zalega w strefie połączenia albo czy linia została opróżniona, trójnik szklany może być lepszym punktem diagnostycznym. Jeżeli widoczność procesu nie jest potrzebna, a najważniejsze jest łagodne prowadzenie strumienia, trójnik nierdzewny 30° typu Y będzie bardziej naturalnym wyborem.

W praktyce trójniki do transportu pneumatycznego często wymagają dopasowania do konkretnego układu rurociągu. Oprócz standardowych trójników 30° możliwe mogą być również wykonania specjalne, zależnie od średnicy, funkcji elementu i wymagań instalacji.

Przykładowe warianty do uzgodnienia:

• trójniki redukcyjne,
• wykonania symetryczne,
• konfiguracje typu 2×30°,
• nietypowe długości odcinków prostych,
• wykonania ze stali AISI 316/316L,
• dopasowanie do istniejącego systemu obejm i rur,
• wykonania pod konkretny kierunek przepływu.

Aby dobrać odpowiedni trójnik 30° typu Y, warto podać:

• średnicę zewnętrzną rurociągu głównego,
• średnicę odgałęzienia,
• grubość ścianki,
• wymagany materiał: AISI 304/304L lub AISI 316/316L,
• informację, czy trójnik ma być równoprzelotowy czy redukcyjny,
• funkcję trójnika: rozdział, połączenie czy wprowadzenie medium,
• kierunek przepływu w każdym ramieniu,
• rodzaj transportowanego materiału,
• informację, czy medium jest ścierne, kruche, wilgotne lub podatne na zaleganie,
• miejsce montażu w instalacji,
• dostępne miejsce montażowe,
• sposób połączenia z pozostałymi elementami rurociągu,
• informację, czy element jest przeznaczony do nowej instalacji, modernizacji czy wymiany istniejącego trójnika.

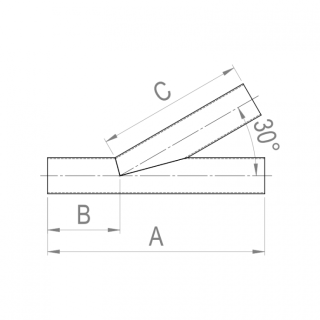

Poniższa tabela przedstawia dostępne średnice, grubości ścianek oraz podstawowe wymiary trójników rurowych 30° nierdzewnych typu Y. Dobór konkretnego wariantu powinien uwzględniać średnicę rurociągu, funkcję odgałęzienia, rodzaj medium, kierunek przepływu oraz dostępne miejsce montażowe.

Dobieramy trójniki do funkcji w instalacji, a nie tylko do średnicy rury. Przy doborze trójnika 30° analizujemy, czy w danym miejscu potrzebne jest łagodne wprowadzenie strumienia, połączenie dwóch gałęzi, rozdział medium, wykonanie redukcyjne, większa odporność na ścieranie czy punkt wizualnej kontroli przepływu.

Dzięki temu można dobrać rozwiązanie do rzeczywistego zadania w rurociągu pneumatycznym. W razie potrzeby pomagamy również ocenić, czy właściwszy będzie trójnik 30°, 45°, 90°, trójnik szklany, trójnik odporny na ścieranie albo wykonanie specjalne.

Opisz układ instalacji, kierunek przepływu i rodzaj medium. Pomożemy dobrać trójnik do sposobu pracy rurociągu, a nie tylko do średnicy rury.

Prześlij średnicę rurociągu, średnicę odgałęzienia, medium i funkcję trójnika. Sprawdzimy, czy właściwy będzie wariant standardowy, redukcyjny czy wykonanie specjalne.

Trójnik 30° typu Y służy do łagodnego połączenia, rozdzielenia lub wprowadzenia strumienia medium w instalacji transportu pneumatycznego. Stosuje się go tam, gdzie odgałęzienie powinno być mniej gwałtowne niż w przypadku trójnika 45° lub 90°.

Trójnik 30° ma mniejszy kąt odgałęzienia, dlatego pozwala łagodniej wprowadzić lub rozdzielić strumień medium. Trójnik 45° jest bardziej uniwersalny i często łatwiejszy do zastosowania tam, gdzie przestrzeń montażowa jest ograniczona.

Może pomagać w łagodniejszym prowadzeniu strumienia, ale nie gwarantuje eliminacji zatorów. Zatory zależą również od prędkości transportu, właściwości materiału, oporów w gałęziach, wilgotności produktu i całej geometrii instalacji.

Trójnik 90° stosuje się wtedy, gdy układ instalacji wymaga prostopadłego odgałęzienia albo gdy nie ma miejsca na łagodniejsze wprowadzenie pod kątem 30° lub 45°. Przy mediach ściernych i dużych prędkościach transportu należy jednak uwzględnić większe ryzyko lokalnego obciążenia ścianki.

Tak. Standardowym materiałem jest AISI 304/304L, ale możliwe jest również wykonanie ze stali AISI 316/316L, jeżeli wymagają tego warunki pracy, środowisko lub oczekiwania projektowe.

Może być stosowany do materiałów sypkich, proszków i granulatów, ale przy mediach silnie ściernych należy zweryfikować warunki pracy. Jeżeli głównym problemem jest szybkie zużycie ścianki, lepszym rozwiązaniem może być trójnik odporny na ścieranie.

Tak, możliwe są wykonania redukcyjne, w których średnica odgałęzienia różni się od średnicy rurociągu głównego. Taki wariant wymaga określenia obu średnic oraz funkcji trójnika w instalacji.

Warto podać średnicę rurociągu głównego, średnicę odgałęzienia, materiał, grubość ścianki, kierunek przepływu, funkcję trójnika, rodzaj transportowanego medium oraz informację, czy element ma być standardowy, redukcyjny lub symetryczny 2×30°.
