Zawory motylkowe manualne, nazywane również przepustnicami motylkowymi, są powszechnie stosowanymi elementami armatury przemysłowej przeznaczonymi do odcinania oraz regulacji przepływu medium w instalacjach procesowych. Dzięki prostej i kompaktowej konstrukcji charakteryzują się łatwą obsługą, niewielką długością zabudowy oraz szybkim dostępem serwisowym.

Manualne przepustnice motylkowe spożywcze znajdują zastosowanie w systemach o podwyższonych wymaganiach higienicznych. Wykonanie ze stali nierdzewnej w gatunkach AISI 304 lub AISI 316L, zapewnia wysoką odporność na korozję, intensywną eksploatację oraz kontakt z mediami agresywnymi chemicznie.

Istotnym atutem zaworów motylkowych manualnych jest możliwość doboru różnych typów uszczelnień (np. EPDM, PTFE, FKM), co pozwala precyzyjnie dopasować przepustnicę do:

• rodzaju medium,

• temperatury pracy,

• ciśnienia roboczego,

• wymagań procesowych instalacji.


Przepustnice motylkowe manualne są szeroko wykorzystywane w branżach takich jak przemysł spożywczy, browarniczy, kosmetyczny, chemiczny, wodny oraz w rurociągach transportu cieczy technologicznych. Przemyślana konstrukcja zapewnia płynną regulację przepływu, szczelność oraz długą żywotność nawet przy częstym cyklu otwierania i zamykania.

Dostępność zaworów motylkowych w wielu średnicach nominalnych, wariantach montażowych (DIN, SMS, CLAMP, ISS IDF, RJT BS, GAS) oraz konfiguracjach konstrukcyjnych umożliwia łatwe dopasowanie armatury do konkretnej instalacji. Manualne przepustnice motylkowe stanowią praktyczne i ekonomiczne rozwiązanie dla użytkowników poszukujących trwałych, sprawdzonych i funkcjonalnych elementów armatury przemysłowej.

Konstrukcja: korpus i klapa wykonane z elementów prasowanych na gorąco, poddanych procesowi solubilizacji; klapa precyzyjnie obrabiana i szlifowana, wałek klapy łożyskowany w tulejach PTFE w celu eliminacji tarcia podczas obrotu.
Materiał korpusu: stal nierdzewna AISI 304L lub AISI 316L

Materiał klapy: stal nierdzewna AISI 316L
Wykończenie powierzchni: standardowe Ra ≤ 0,8 μm
Uszczelnienia: silikon spożywczy (standard), opcjonalnie: EPDM / FKM / PTFE / PTFE z silikonem
Korpus: skręcany z dwóch kołnierzy, wszystkie kołnierze wymienne, ułatwiające tworzenie odpowiednich kombinacji oraz montaż i serwis

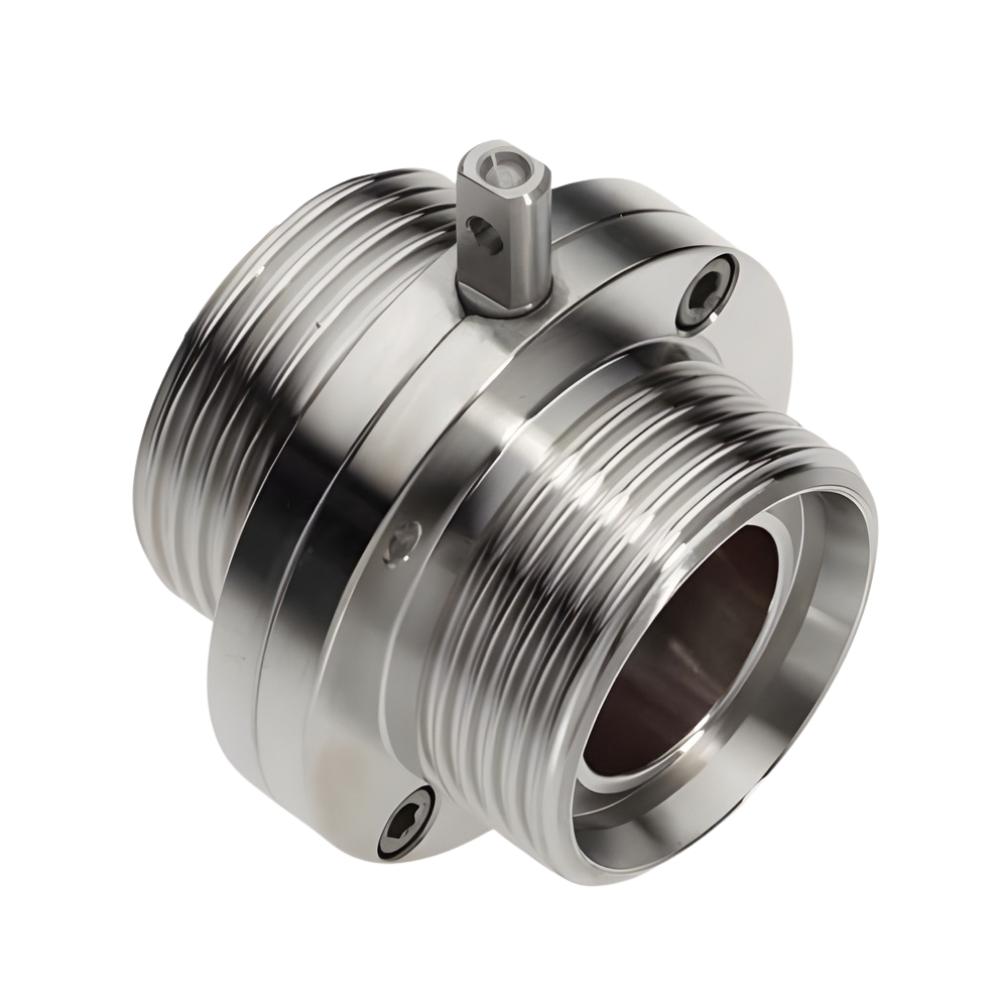

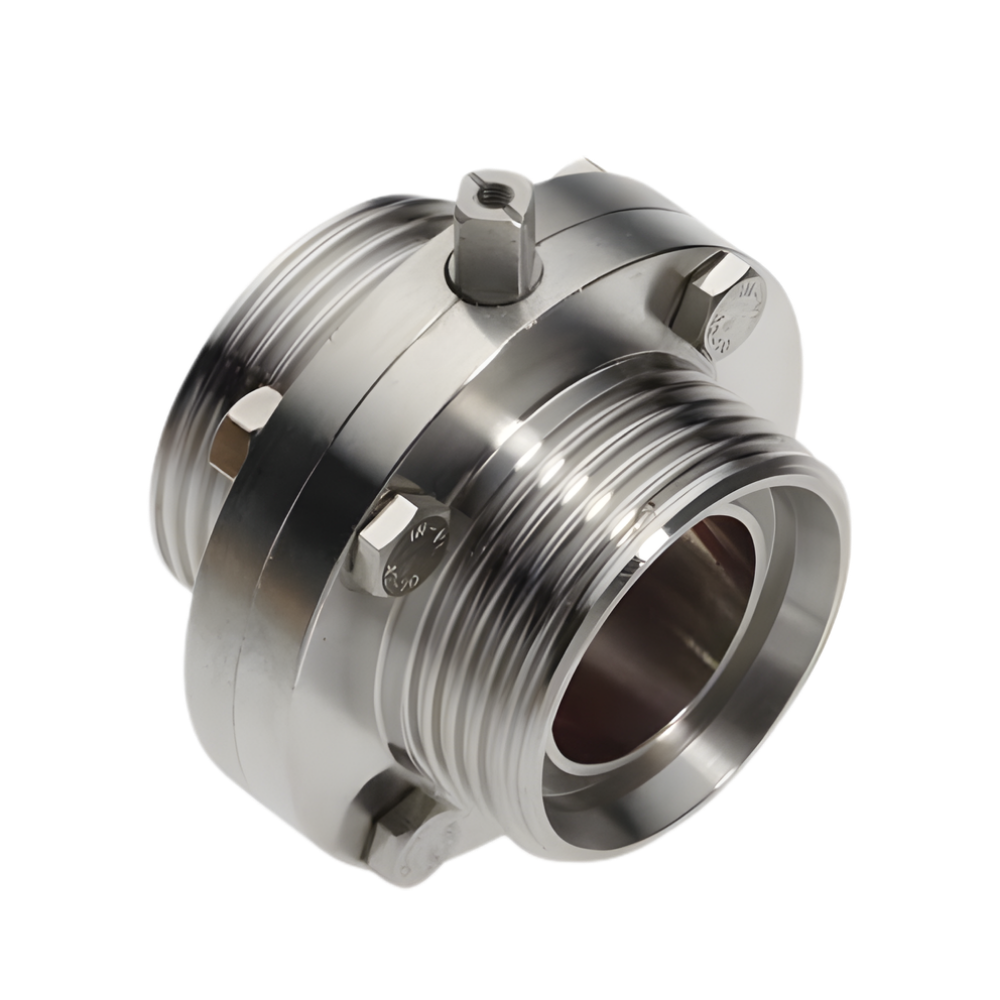

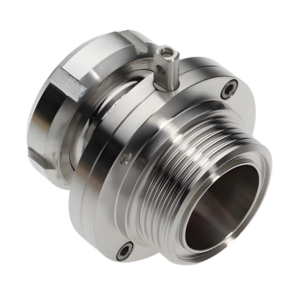

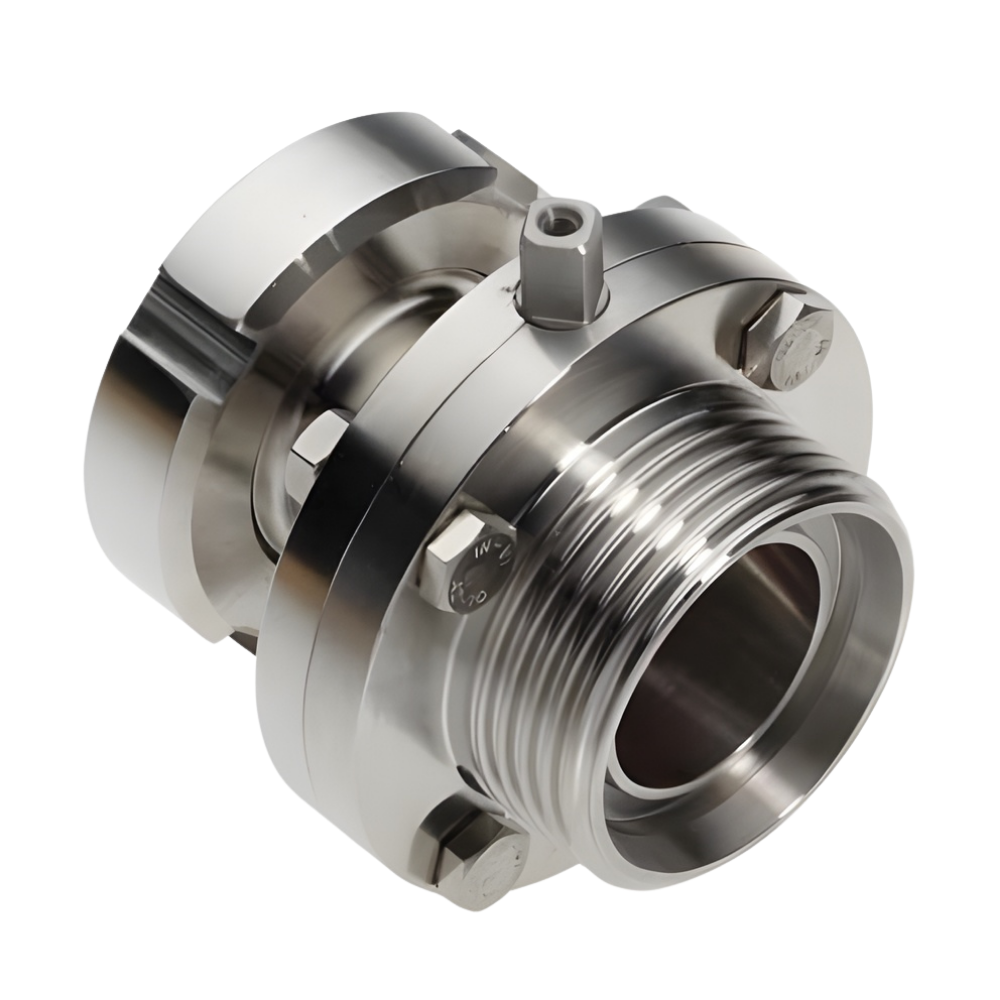

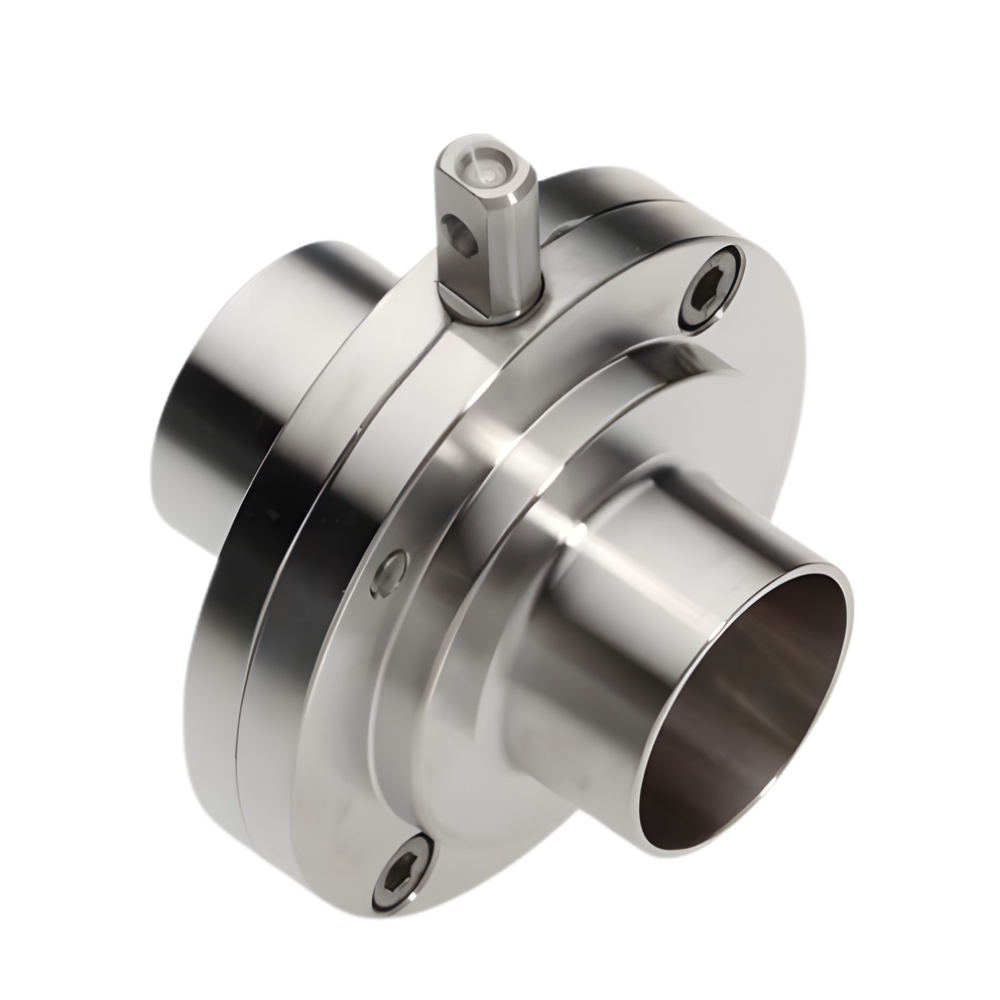

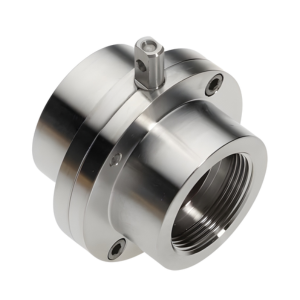

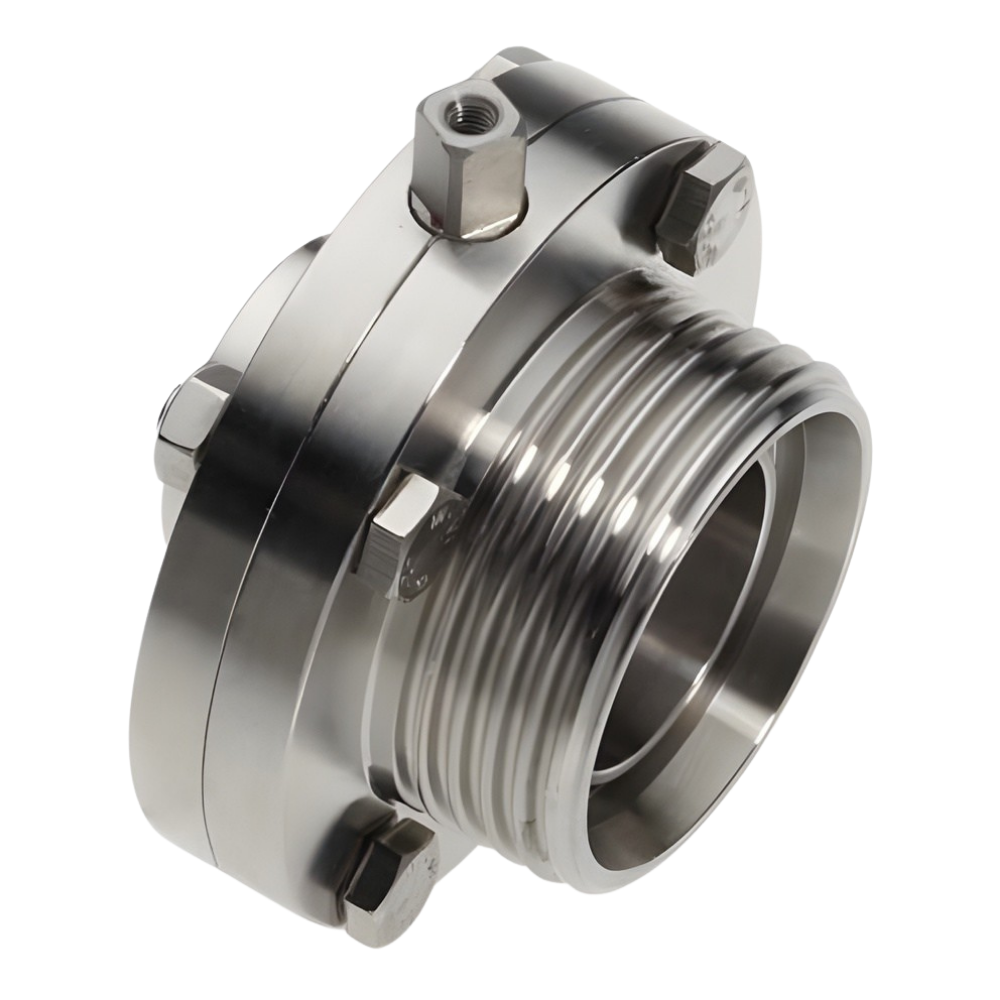

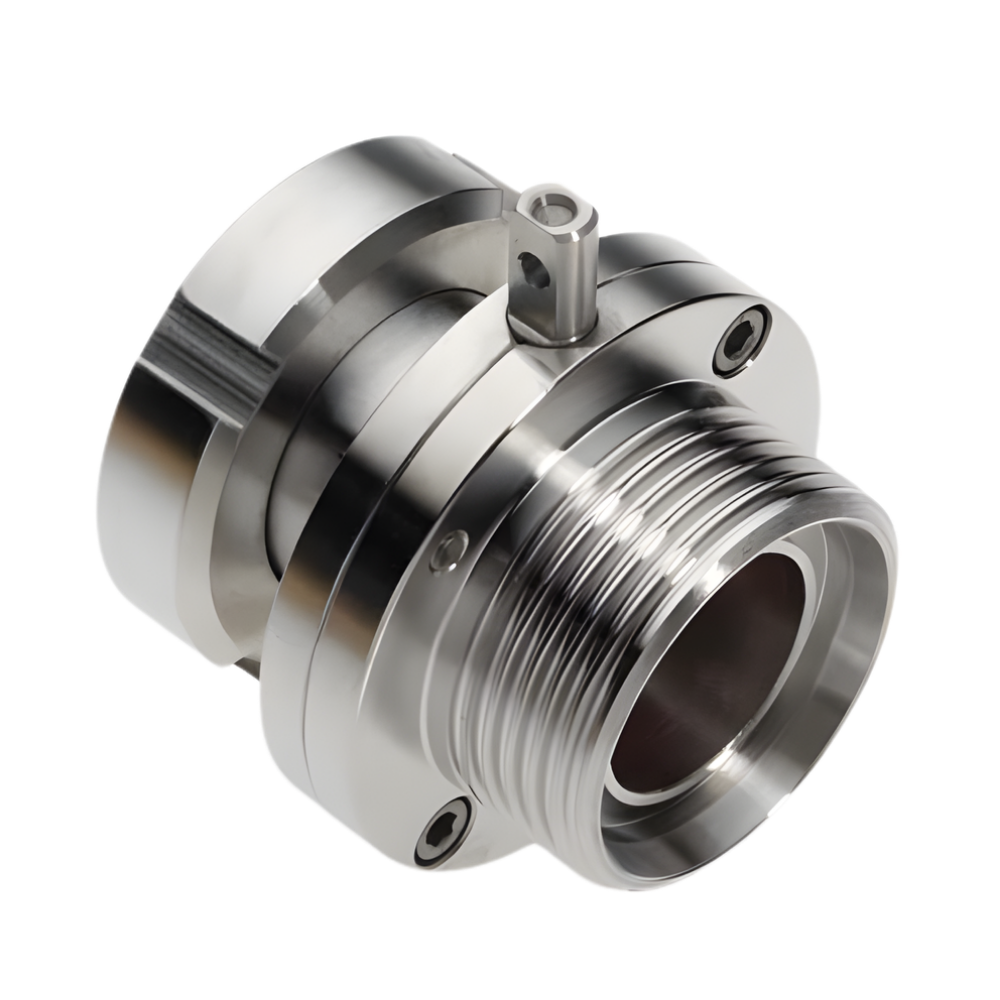

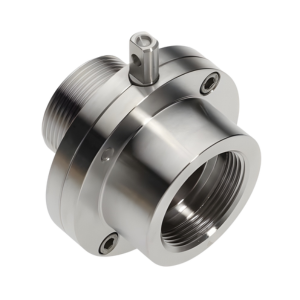

Przyłącza procesowe: DIN, SMS, CLAMP, ISS IDF, RJT BS, GAS

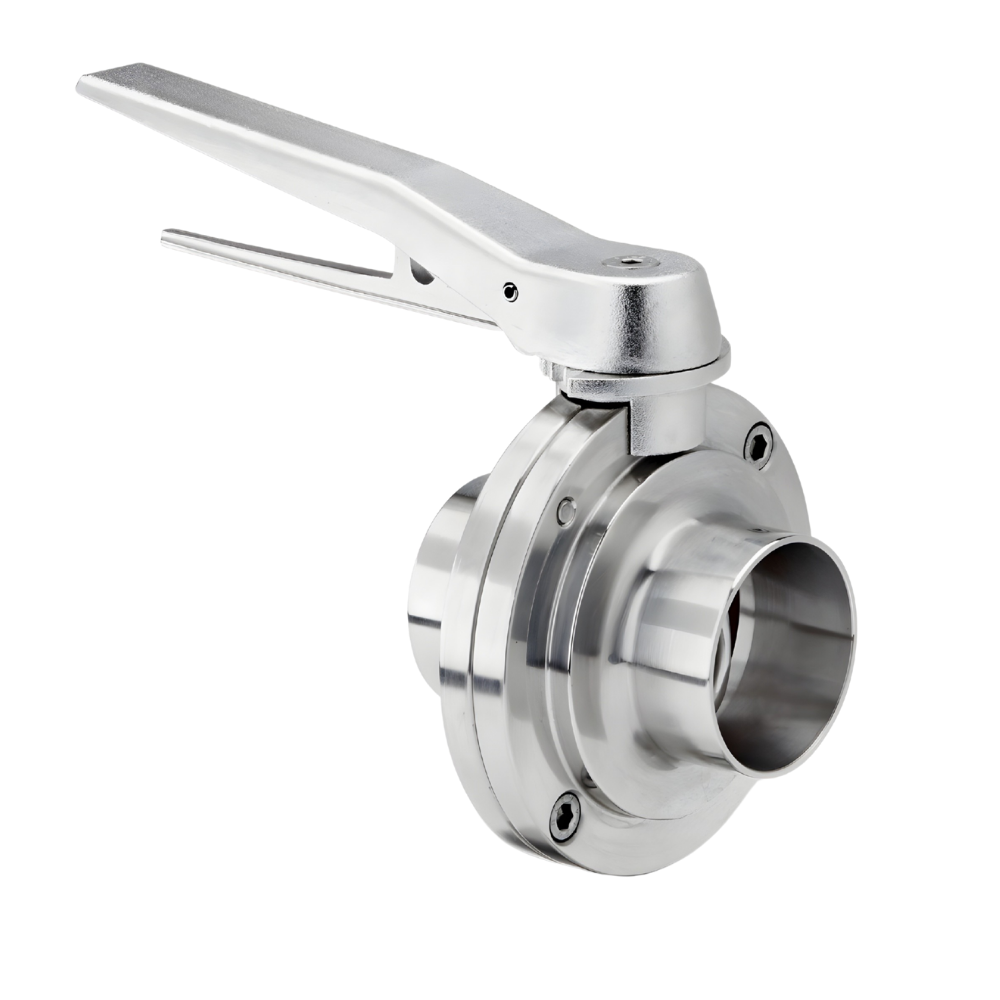

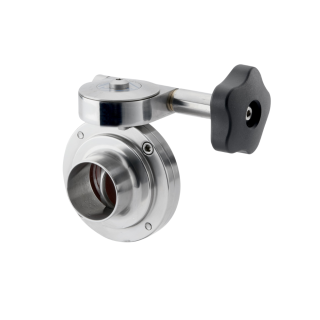

Sterowanie: ręczne (różne typy dźwigni lub pokrętło mikrometryczne),
Zakres rozmiarów: DN 25–DN 250 oraz 1/2″–10″
Ciśnienie robocze: do 7 bar (dla uszczelnień PTFE do 2 bar)
