Kolana szklane 90° z komorą ochronną

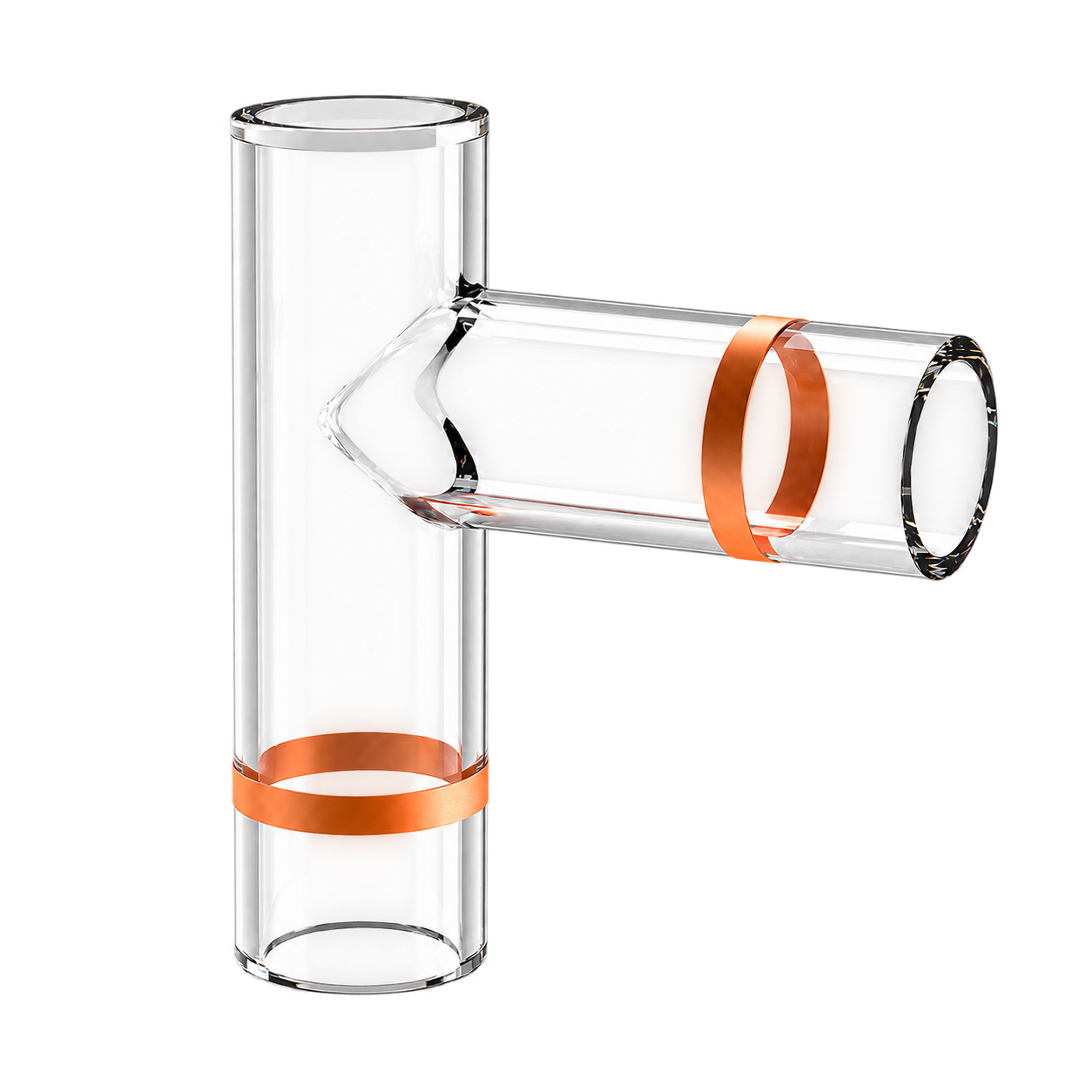

Kolana szklane 90° z komorą ochronną stosuje się do zmiany kierunku rurociągów w instalacjach transportu pneumatycznego materiałów sypkich, proszków i granulatów. Konstrukcja elementu odpowiada trójnikowi z jednym zamkniętym końcem, dzięki czemu umożliwia wykonanie zwartej zmiany kierunku przepływu o 90°.

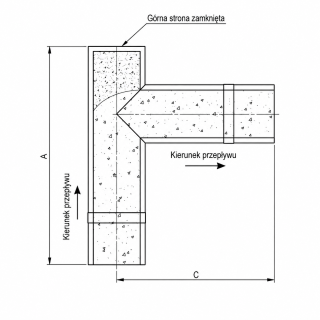

Podczas pracy zamknięta część kolana wypełnia się transportowanym materiałem, tworząc naturalną warstwę ochronną w miejscu zmiany kierunku. Kolejne cząstki uderzają przede wszystkim w zgromadzony produkt, a nie bezpośrednio w ściankę elementu. Powstający efekt produkt-produkt ogranicza zużycie ścierne oraz może zmniejszać degradację transportowanego materiału.
Najważniejsze cechy kolan szklanych z komorą ochronną
- materiał: szkło borokrzemowe 3.3,
- zmiana kierunku przepływu: 90°,
- grubość ścianki: 5,0 mm,
- dostępne średnice zewnętrzne: 47,0 mm, 56,0 mm, 66,0 mm,
- konstrukcja z jednym końcem zamkniętym,
- naturalna warstwa ochronna tworzona przez transportowany materiał,
- ograniczenie bezpośredniego uderzania cząstek w ściankę kolana,
- kompaktowa konstrukcja w porównaniu z kolanami o dużym promieniu,
- możliwość wizualnej kontroli przepływu materiału,
- przeznaczenie do instalacji transportu pneumatycznego suchych materiałów sypkich.
Ochrona przed zużyciem ściernym
W standardowych kolanach największe zużycie występuje zwykle w miejscu, w którym cząstki transportowanego materiału uderzają w ściankę podczas zmiany kierunku przepływu. W kolanie z komorą ochronną zamknięta część stopniowo wypełnia się produktem i tworzy warstwę przejmującą energię kolejnych uderzeń.
Takie rozwiązanie ogranicza bezpośredni kontakt szybko przemieszczających się cząstek ze ścianką elementu i może wydłużyć jego trwałość przy transporcie materiałów o właściwościach abrazyjnych. Kolana typu dead-end tee należą do grupy kolan udarowych stosowanych w pneumatycznym transporcie materiałów sypkich w celu ograniczenia ścierania i degradacji produktu.
Zastosowanie
Kolana szklane z komorą ochronną są przeznaczone przede wszystkim do transportu suchych i dobrze przesypujących się materiałów, takich jak granulaty tworzyw sztucznych, proszki techniczne, surowce mineralne oraz inne produkty powodujące przyspieszone zużycie elementów rurociągu.
Przezroczysta konstrukcja umożliwia jednocześnie obserwację przepływu oraz kontrolę stopnia wypełnienia komory ochronnej bez konieczności demontażu rurociągu.
Elementów tego typu nie zaleca się do transportu materiałów wilgotnych, lepkich lub silnie kohezyjnych, które mogą trwale odkładać się w zamkniętej części kolana.
