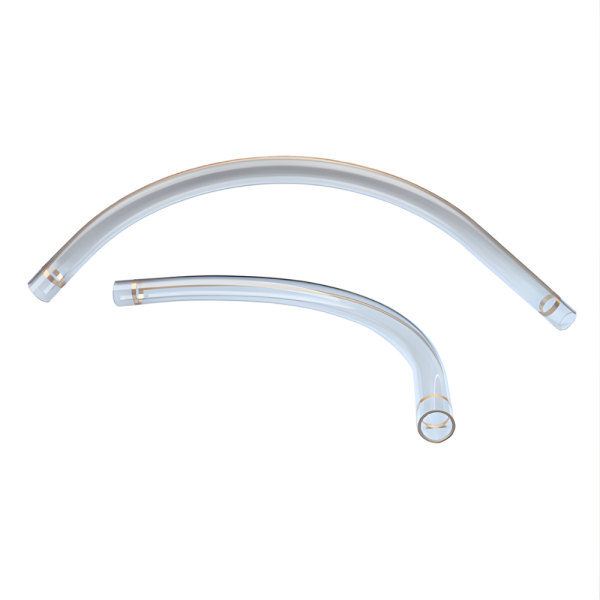

Kolana szklane

• materiał: szkło borokrzemowe 3.3,
• wersje wykonania: 45° i 90°,
• grubość ścianki: 5,0 mm,
• promienie gięcia: zgodnie z tabelą wymiarów,
• odcinki proste na końcach kolana: zgodnie z tabelą,
• miedziany pasek uziemiający,
• możliwość wizualnej kontroli przepływu produktu,
• zastosowanie w instalacjach transportu pneumatycznego materiałów ściernych, proszków i granulatów.

W instalacjach transportu pneumatycznego największe zużycie rurociągu występuje często w miejscach zmiany kierunku przepływu. Cząstki transportowanego materiału uderzają w zewnętrzny promień kolana, co może prowadzić do miejscowego przetarcia, zanieczyszczenia produktu drobinami metalu oraz konieczności częstej wymiany elementów.

Kolana rurowe szklane są dobrym rozwiązaniem w aplikacjach, w których transportowane są granulaty tworzyw sztucznych, materiały z dodatkiem włókna szklanego, proszki techniczne, surowce mineralne albo inne media powodujące przyspieszone zużycie standardowych kolan stalowych. W odpowiednio dobranych warunkach pracy łuki ze szkła borokrzemowego mogą znacząco wydłużyć żywotność elementu w porównaniu z klasycznymi kolanami metalowymi.

Jedną z najważniejszych przewag kolan szklanych jest możliwość obserwacji medium w miejscu zmiany kierunku rurociągu. Przezroczysta konstrukcja pozwala szybko sprawdzić, czy materiał przepływa równomiernie, czy tworzy zatory, zalega na ściankach albo przemieszcza się w sposób niestabilny.

Ma to duże znaczenie podczas rozruchu instalacji, diagnostyki przepływu, kontroli skuteczności opróżniania linii oraz pracy z różnymi partiami surowca. Kolano szklane może pełnić jednocześnie funkcję elementu odpornego na zużycie oraz punktu kontrolnego, który ułatwia ocenę pracy rurociągu bez zatrzymywania produkcji.

Kolana rurowe szklane warto stosować tam, gdzie występuje połączenie kilku wymagań: odporność na ścieranie, możliwość obserwacji przepływu, dobra odporność chemiczna oraz potrzeba ograniczenia ryzyka zanieczyszczenia produktu produktami zużycia elementów metalowych.

Typowe zastosowania obejmują:

• transport pneumatyczny granulatów tworzyw sztucznych,
• transport materiałów z dodatkiem włókna szklanego,
• przesył proszków technicznych,
• instalacje z materiałami sypkimi o właściwościach ściernych,
• miejsca częstego zużywania się kolan metalowych,
• odcinki kontrolne w pobliżu stacji sprzęgających, rozdzielaczy i zmian kierunku rurociągu,
• aplikacje, w których operator powinien mieć możliwość szybkiej oceny przepływu produktu.

Kolana szklane nie są rozwiązaniem uniwersalnym dla każdej instalacji. Przy doborze należy uwzględnić rodzaj transportowanego materiału, prędkość przepływu, ryzyko uderzeń mechanicznych, sposób podparcia rurociągu, temperaturę, wymagania dotyczące uziemienia oraz warunki montażu.

W aplikacjach narażonych na silne uderzenia zewnętrzne, duże obciążenia mechaniczne albo częsty demontaż warto rozważyć dodatkową ochronę elementu lub zastosowanie innego typu kolana. W zależności od warunków pracy alternatywą mogą być kolana rurowe nierdzewne odporne na ścieranie, kolana z podwójną ścianką albo klasyczne kolana nierdzewne o odpowiednio dobranym promieniu gięcia.

Kolana szklane wyposażone są w miedziany pasek uziemiający. Jego zadaniem jest ułatwienie zachowania ciągłości elektrycznej pomiędzy sąsiednimi elementami rurociągu oraz ograniczenie ryzyka gromadzenia się ładunków elektrostatycznych w instalacji.

Samo zastosowanie paska uziemiającego nie zastępuje jednak pełnej oceny bezpieczeństwa instalacji. W przypadku transportu materiałów pylących, tworzących atmosfery wybuchowe lub podatnych na elektryzowanie należy zweryfikować kompletne uziemienie rurociągu, obejm, elementów metalowych oraz wymogi wynikające z oceny ryzyka dla danej aplikacji.

Promień gięcia ma duże znaczenie dla trwałości kolana i stabilności przepływu. Większy promień pozwala łagodniej zmienić kierunek transportowanego medium, co może ograniczyć intensywność uderzeń cząstek o ściankę kolana oraz zmniejszyć ryzyko degradacji przesyłanego produktu.

W przypadku materiałów ściernych, kruchych lub podatnych na uszkodzenia warto rozważyć zastosowanie łuków o większym promieniu gięcia. Przy ograniczonej przestrzeni montażowej dobór promienia powinien być kompromisem między geometrią instalacji, trwałością elementu oraz warunkami przepływu.

Aby dobrać odpowiednie kolano rurowe szklane, należy określić średnicę zewnętrzną rurociągu, wymagany kąt gięcia, promień gięcia, długość odcinków prostych oraz sposób połączenia z pozostałymi elementami instalacji. Ważne są również rodzaj medium, jego ścieralność, prędkość transportu, temperatura pracy, ryzyko elektryzowania oraz warunki montażowe.

W przypadku modernizacji istniejącej instalacji warto dodatkowo sprawdzić, w których miejscach dochodzi do najszybszego zużycia kolan metalowych. Pozwala to dobrać łuki szklane dokładnie w tych punktach, w których ich zastosowanie przyniesie największą korzyść eksploatacyjną.

Poniższa tabela przedstawia dostępne średnice, grubości ścianek, promienie gięcia, kąty wykonania oraz długości odcinków prostych kolan rurowych szklanych. Dobór konkretnego wariantu powinien uwzględniać średnicę rurociągu, sposób montażu, charakter transportowanego medium oraz dostępne miejsce w instalacji.

Kolana rurowe szklane służą do zmiany kierunku rurociągu w instalacjach transportu pneumatycznego. Stosuje się je szczególnie tam, gdzie transportowane medium powoduje szybkie zużycie kolan metalowych albo gdzie potrzebna jest wizualna kontrola przepływu produktu.

Tak. Kolana ze szkła borokrzemowego 3.3 są stosowane w instalacjach transportu pneumatycznego granulatów tworzyw sztucznych, w tym materiałów ściernych lub zawierających dodatki wzmacniające.

Kolana szklane łączą wysoką odporność na zużycie z możliwością obserwacji przepływu produktu. W wielu aplikacjach pozwalają ograniczyć częstotliwość wymiany elementów narażonych na ścieranie i jednocześnie ułatwiają diagnostykę pracy rurociągu.

Miedziany pasek uziemiający ułatwia zachowanie ciągłości elektrycznej pomiędzy elementami instalacji i ogranicza ryzyko gromadzenia ładunków elektrostatycznych. Skuteczność uziemienia należy zawsze oceniać w odniesieniu do całego rurociągu i warunków pracy instalacji.

Nie. Kolana szklane należy dobierać do konkretnej aplikacji. Trzeba uwzględnić ścieralność medium, prędkość transportu, ryzyko uderzeń mechanicznych, sposób podparcia rurociągu, temperaturę oraz wymagania dotyczące uziemienia.

Kolano szklane warto wybrać wtedy, gdy poza odpornością na zużycie ważna jest również wizualna kontrola przepływu. Kolana odporne na ścieranie lub kolana z podwójną ścianką mogą być lepszym wyborem w miejscach szczególnie narażonych na obciążenia mechaniczne albo tam, gdzie przezroczystość elementu nie jest potrzebna.
