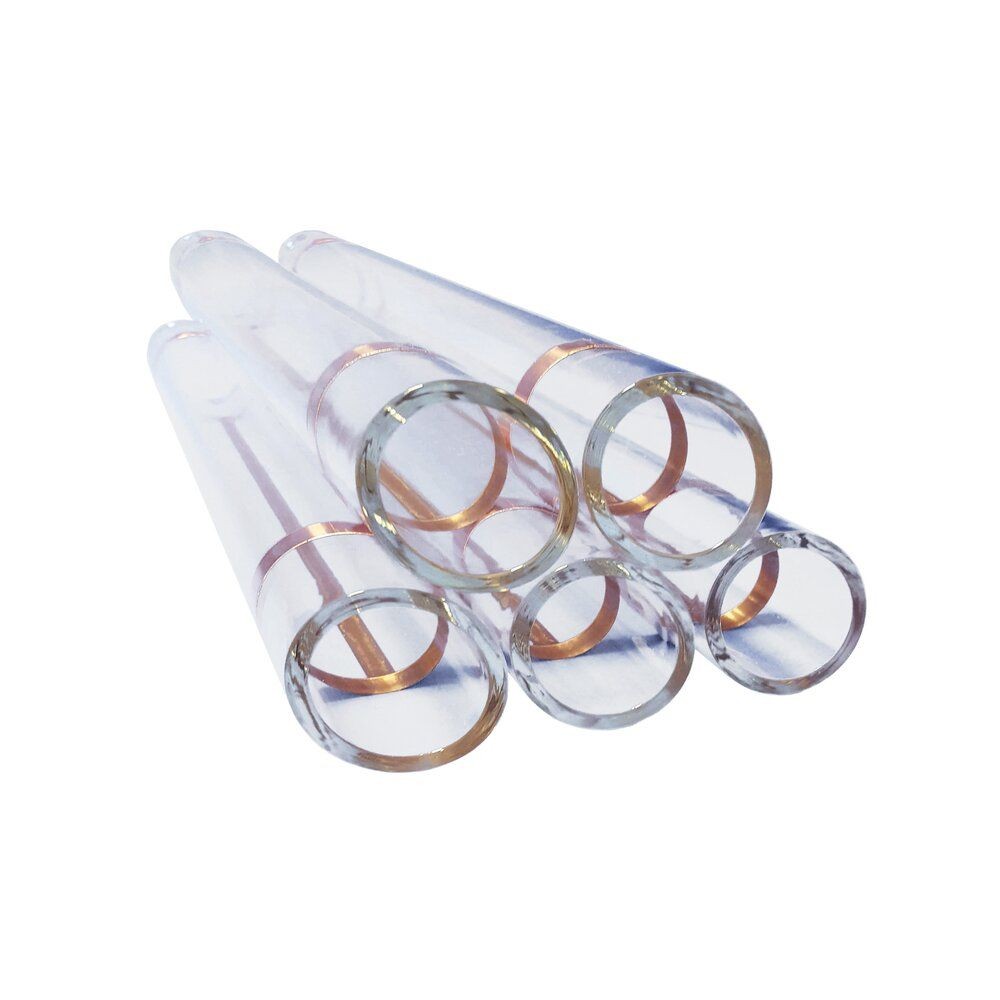

Rury szklane do transportu pneumatycznego

• Mały współczynnik rozszerzalności cieplnej
• Duża odporność termiczna i wytrzymałość chemiczna
• Płaskie końce polerowane ogniowo
• Miedziana taśma uziemiająca
• Odległość miedzianego paska uziemiającego od końca rury: 50 mm
• Materiał: szkło borokrzemowe 3.3 DIN 7080

Szkło borokrzemowe 3.3 charakteryzuje się wysoką twardością powierzchniową, dobrą odpornością chemiczną oraz bardzo gładką powierzchnią wewnętrzną. W instalacjach przesyłu proszków, granulatów i innych materiałów sypkich sprzyja to stabilnemu przepływowi produktu, ogranicza ryzyko odkładania się materiału na ściankach oraz zapewnia wysoką odporność na zużycie w porównaniu z wieloma przezroczystymi tworzywami sztucznymi.

W systemach transportu pneumatycznego rury szklane należy montować z użyciem odpowiednio dobranych obejm, uszczelek oraz elementów umożliwiających zachowanie ciągłości elektrycznej pomiędzy metalowymi odcinkami instalacji. Rozwiązanie powinno być dobrane do rodzaju transportowanego materiału, konstrukcji rurociągu oraz wymagań bezpieczeństwa obowiązujących dla danej aplikacji.

Rury szklane warto stosować w miejscach, w których operator powinien mieć możliwość oceny przepływu bez demontażu rurociągu. Mogą być montowane jako odcinki kontrolne przed lub za kluczowymi elementami instalacji, w pobliżu stacji sprzęgających, rozdzielaczy, zasuw, kolan rurowych albo miejsc, w których istnieje ryzyko odkładania się materiału.

Szczególnie przydatne są w instalacjach transportujących proszki, granulaty i materiały sypkie o właściwościach ściernych, pylących lub podatnych na zawieszanie się w rurociągu. Przezroczysty odcinek rury pozwala szybko ocenić, czy materiał przepływa równomiernie, czy tworzy zatory, zalega na ściankach albo przemieszcza się w sposób niestabilny. Ma to znaczenie między innymi przy transporcie granulatów tworzyw sztucznych, surowców mineralnych, mieszanek z dodatkami ściernymi, produktów pylących oraz materiałów o zmiennej granulacji.

Rury szklane mogą być również pomocne przy kontroli skuteczności opróżniania i przedmuchiwania linii po zakończeniu transportu. Ułatwiają wykrywanie pozostałości produktu, zmian koloru granulatu, nadmiernego pylenia lub miejscowego zalegania materiału, co ma znaczenie zwłaszcza w instalacjach pracujących z różnymi surowcami lub wymagających ograniczenia zanieczyszczeń między kolejnymi partiami produktu.

Rury szklane są odcinkami rurociągu wykonanymi ze szkła borokrzemowego, które umożliwiają obserwację przepływu na dłuższym fragmencie instalacji. Wzierniki rurowe pełnią podobną funkcję kontrolną, ale zwykle są krótszym elementem inspekcyjnym montowanym w wybranym punkcie rurociągu. Dobór rozwiązania zależy od tego, czy potrzebna jest punktowa kontrola medium, czy dłuższy przezroczysty odcinek instalacji.

• Tak, rury szklane ze szkła borokrzemowego 3.3 mogą być stosowane w instalacjach transportu pneumatycznego granulatów, proszków i innych materiałów sypkich - zarówno w układach nadciśnieniowych, jak i podciśnieniowych. Szczególnie dobrze sprawdzają się jako odcinki kontrolne rurociągu, czyli tam, gdzie potrzebna jest bezpośrednia wizualna obserwacja przepływu medium.
• Rury ze szkła borokrzemowego 3.3 są wykorzystywane m.in. w instalacjach transportu granulatu tworzyw sztucznych, regranulatów, proszków mineralnych, surowców ceramicznych oraz innych materiałów sypkich. Ich zastosowanie pozwala szybko ocenić, czy przepływ odbywa się prawidłowo, czy w instalacji nie dochodzi do zatorów, nadmiernego zapylenia albo zalegania produktu.

• W transporcie pneumatycznym materiałów sypkich należy zawsze uwzględnić ryzyko powstawania ładunków elektrostatycznych. Tarcie granulatu, proszku lub pyłu o elementy instalacji może prowadzić do elektryzowania się układu. Z tego powodu profesjonalne rury szklane stosowane w rurociągach pneumatycznych mogą być wyposażone w elementy umożliwiające uziemienie lub wyrównanie potencjałów, np. taśmę przewodzącą.
• Należy jednak pamiętać, że samo zastosowanie taśmy uziemiającej nie zwalnia z konieczności wykonania oceny ryzyka dla całej instalacji, zwłaszcza w przypadku transportu pyłów palnych lub pracy w strefach zagrożonych wybuchem. Dobór rozwiązania powinien uwzględniać rodzaj transportowanego medium, prędkość przepływu, zapylenie, warunki pracy oraz wymagania dotyczące bezpieczeństwa przeciwwybuchowego.

• Rury szklane tworzą przezroczysty odcinek rurociągu, natomiast wziernik rurowy jest zwykle krótszym elementem kontrolnym montowanym w konkretnym miejscu instalacji.

• Rury szklane najczęściej montuje się jako strategiczne odcinki kontrolne w miejscach, w których wizualna kontrola procesu jest szczególnie przydatna. Dotyczy to przede wszystkim odcinków przy stacjach sprzęgających, rozdzielaczach, zasuwach, filtrach, urządzeniach dozujących oraz przed i za kolanami rurowymi.
• Dzięki przezroczystej konstrukcji rury szklane ułatwiają bieżącą kontrolę pracy instalacji, diagnostykę problemów technologicznych oraz szybsze reagowanie w przypadku zakłóceń przepływu.

Łączenie rur szklanych z metalowymi odcinkami rurociągu wykonuje się bezspawowo przy użyciu specjalnych, redukcyjnych obejm rurowych aluminiowych DVK-6 DD. Tego typu złącza są kluczowe w systemach transportu pneumatycznego, ponieważ wersja DD pozwala na bezpieczne spinanie elementów o różnych średnicach zewnętrznych i chroni delikatne szkło borokrzemianowe przed uszkodzeniem.

Podczas montażu należy pamiętać o trzech najważniejszych zasadach:

• Dopasowanie średnic (Kompensacja DD): Rury szklane ze szkła borokrzemowego mają zwykle grubszą ściankę (np. 5 mm) niż standardowe cienkościenne rury pneumatyczne nierdzewne. Obejma DVK-6 DD rozwiązuje ten problem. Przykładowo, pozwala połączyć odcinek szklany o średnicy zewnętrznej 56 mm z rurą stalową o średnicy 50 mm.
• Ochrona szkła i szczelność: Wewnętrzna uszczelka techniczna (wykonana z gumy naturalnej lub odpornego na temperaturę EPDM) zapobiega bezpośredniemu kontaktowi metalowej obudowy obejmy ze szkłem. Amortyzuje ona drgania instalacji i gwarantuje pełną szczelność układu pracującego pod ciśnieniem (do 6.0 bar) lub w próżni.
• Ciągłość uziemienia (Bezpieczeństwo): Tarcie przemieszczającego się materiału sypkiego o ścianki rury szklanej generuje silne ładunki elektrostatyczne. Aby uniknąć ryzyka wybuchu pyłów, obejmy DVK-6 DD są fabrycznie wyposażone w miedziany pasek uziemiający. Pasek ten musi bezpośrednio stykać się z miedzianą taśmą na rurze szklanej oraz z metalową powierzchnią rury nierdzewnej, aby skutecznie odprowadzić ładunki do sieci uziemiającej budynku.

Dzięki zastosowaniu obejm redukcyjnych DD montaż i demontaż odcinków kontrolnych jest szybki, nie wymaga gwintowania ani spawania, a całe połączenie pozostaje bezpieczne dla personelu i stabilne mechanicznie.

• Jedną z najważniejszych zalet rur szklanych jest bardzo gładka powierzchnia wewnętrzna. Ogranicza ona opory przepływu i zmniejsza ryzyko przywierania produktu do ścianek rurociągu. Szkło borokrzemowe 3.3 charakteryzuje się również wysoką twardością oraz dobrą odpornością na ścieranie, dlatego może być stosowane w instalacjach, w których transportowane są materiały powodujące zużycie erozyjne typowe dla rurociągów pneumatycznych.
• Dużą przewagą rur szklanych nad rurami metalowymi jest przezroczystość. Operator może bez zatrzymywania instalacji sprawdzić równomierność przepływu, wykryć zator, ocenić poziom zapylenia lub potwierdzić oczyszczenie linii przed zmianą surowca. Ma to szczególne znaczenie w instalacjach, w których ważna jest kontrola procesu, szybka diagnostyka oraz ograniczenie przestojów produkcyjnych.
• Szkło borokrzemowe 3.3 jest także materiałem obojętnym chemicznie wobec wielu transportowanych mediów. Nie koroduje, nie wchodzi w reakcję z produktem i zachowuje stabilność wymiarową w szerokim zakresie temperatur. Z tego względu rury szklane znajdują zastosowanie m.in. w przemyśle spożywczym, chemicznym, tworzyw sztucznych oraz w wybranych aplikacjach o podwyższonych wymaganiach czystości procesu.
