Kolana rurowe

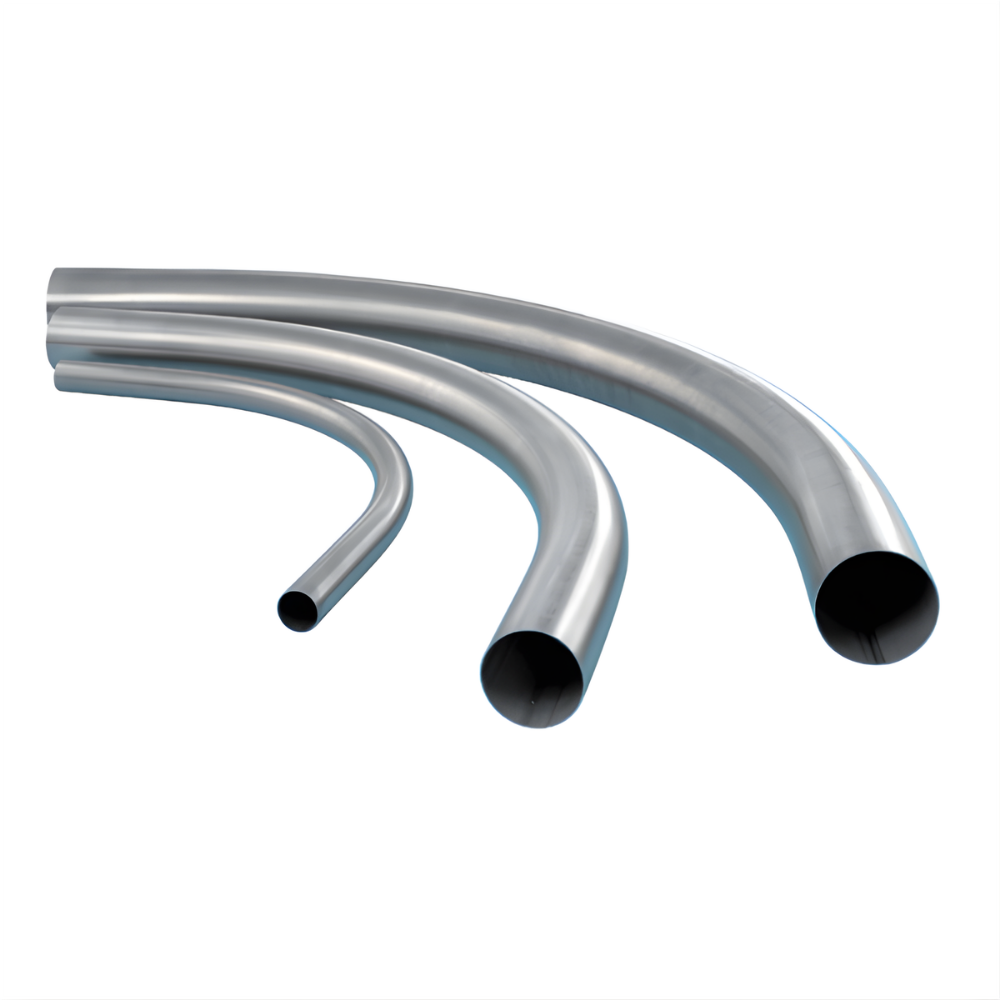

Kolana rurowe aluminiowe

Kolana rurowe aluminiowe i łuki aluminiowe stosuje się do zmiany kierunku rurociągów w instalacjach transportu pneumatycznego materiałów sypkich, granulatów tworzyw sztucznych, proszków technicznych oraz innych produktów o niskiej lub umiarkowanej ścieralności. Dzięki małej masie aluminium są szczególnie przydatne w lekkich instalacjach przesyłowych, prowadzonych pod stropem, na konstrukcjach wsporczych oraz w układach, w których nie jest wymagane zastosowanie stali nierdzewnej.



Oferowane kolana aluminiowe wykonywane są ze stopu aluminium AlMgSi 0.5 F22 / EN-AW-6060. Dostępne są w wersjach 45° i 90°, w średnicach zewnętrznych od Ø38,0 mm do Ø100,0 mm oraz z różnymi promieniami gięcia, dobieranymi do średnicy rurociągu i charakteru transportowanego medium.

Najważniejsze parametry techniczne

  • Materiał: stop aluminium AlMgSi 0.5 F22 / EN-AW-6060
  • Średnice zewnętrzne: od Ø38,0 mm do Ø100,0 mm
  • Grubość ścianki: 1,5 mm / 2,0 mm, opcjonalnie grubsza
  • Wersje wykonania: 45° i 90°
  • Promienie gięcia: 75 / 160 / 230 / 250 / 300 / 500 / 800 / 1000 mm, w zależności od średnicy
  • Montaż: za pomocą obejm zaciskowych do rur aluminiowych

Łuki aluminiowe do rurociągów transportu pneumatycznego

Łuki aluminiowe są elementami stosowanymi w rurociągach transportu pneumatycznego, gdzie konieczna jest zmiana kierunku przepływu medium. W porównaniu z elementami stalowymi wyróżniają się niską masą, co ułatwia montaż, modernizację oraz prowadzenie instalacji na konstrukcjach wsporczych.



Kolana aluminiowe dobrze sprawdzają się w liniach przesyłowych opartych na rurach aluminiowych, szczególnie w instalacjach do transportu granulatów tworzyw sztucznych, lekkich materiałów sypkich oraz proszków technicznych. W zależności od średnicy i promienia gięcia mogą być stosowane zarówno w krótkich odcinkach instalacji, jak i w rozbudowanych układach przesyłowych.

Budowa kolan rurowych aluminiowych

Kolana rurowe aluminiowe wykonywane są metodą gięcia rur aluminiowych, z zachowaniem możliwie regularnej geometrii przekroju. Prawidłowo wykonany łuk powinien mieć ograniczoną owalizację, gładką powierzchnię oraz być pozbawiony fałd, zagnieceń, wybrzuszeń i uszkodzeń mechanicznych.



Gładka powierzchnia wewnętrzna sprzyja swobodnemu przepływowi transportowanego medium i ogranicza ryzyko miejscowego zalegania cząstek. Każde kolano posiada proste odcinki końcowe, które ułatwiają połączenie z rurami za pomocą obejm zaciskowych oraz dopasowanie elementu do nowej lub modernizowanej instalacji.

Kiedy stosować kolana aluminiowe?

Kolana rurowe aluminiowe warto stosować tam, gdzie istotna jest niska masa instalacji, łatwy montaż oraz kompatybilność z rurociągami aluminiowymi. Są dobrym rozwiązaniem w systemach transportu pneumatycznego materiałów o niskiej lub umiarkowanej ścieralności, zwłaszcza w instalacjach obsługujących granulaty tworzyw sztucznych, proszki techniczne i lekkie materiały sypkie.



Aluminium może być korzystnym wyborem również w przypadku instalacji prowadzonych pod stropem, na lekkich konstrukcjach nośnych lub w miejscach, gdzie ograniczenie masy rurociągu ma znaczenie dla montażu i eksploatacji.

Kiedy lepiej wybrać inne wykonanie?

Kolana aluminiowe nie są rozwiązaniem uniwersalnym dla każdego medium i każdej instalacji. W przypadku produktów silnie ściernych, wilgotnych, agresywnych chemicznie lub wymagających podwyższonej odporności korozyjnej należy rozważyć inne wykonanie elementów rurociągu.



Do aplikacji bardziej wymagających mogą być lepszym wyborem kolana rurowe nierdzewne, kolana odporne na ścieranie albo kolana z podwójną ścianką. Dobór zależy od rodzaju transportowanego produktu, prędkości przepływu, promienia gięcia, warunków pracy oraz oczekiwanej trwałości instalacji.

Zastosowanie kolan rurowych aluminiowych

Kolana aluminiowe stosuje się przede wszystkim w instalacjach opartych na rurach i obejmach aluminiowych. Są wykorzystywane w układach transportu pneumatycznego, w których medium może mieć kontakt z powierzchnią aluminiową, a warunki pracy nie wymagają zastosowania stali nierdzewnej.



Typowe obszary zastosowania:

  • transport granulatów tworzyw sztucznych,
  • przesył proszków technicznych,
  • lekkie instalacje transportu pneumatycznego,
  • instalacje w przemyśle tworzyw sztucznych,
  • wybrane aplikacje w branży automotive,
  • modernizacje istniejących rurociągów aluminiowych,
  • konstrukcje urządzeń i lekkie układy przesyłowe.

Kolana aluminiowe 45° i 90°

W ofercie dostępne są kolana rurowe aluminiowe w wersjach 45° i 90°. Kolana 45° stosuje się tam, gdzie zmiana kierunku rurociągu ma być łagodniejsza lub rozłożona na kilka odcinków. Kolana 90° umożliwiają bardziej zdecydowaną zmianę kierunku instalacji i są często stosowane w ograniczonej przestrzeni montażowej.

Dobór kąta oraz promienia gięcia powinien uwzględniać geometrię instalacji, rodzaj medium, prędkość transportu oraz ryzyko zużycia erozyjnego w miejscu zmiany kierunku przepływu.

Promień gięcia a praca instalacji

Promień gięcia ma duże znaczenie dla pracy rurociągu pneumatycznego. Większy promień pozwala łagodniej zmienić kierunek przepływu, co może ograniczyć uderzenia cząstek o ściankę kolana oraz zmniejszyć ryzyko degradacji transportowanego produktu.



W instalacjach, w których transportowane medium jest kruche, podatne na uszkodzenia lub powoduje zużycie elementów rurociągu, warto rozważyć zastosowanie łuków o większym promieniu gięcia. W przypadku ograniczonej przestrzeni montażowej dobór promienia wymaga kompromisu między geometrią instalacji a warunkami przepływu.

Tabela wymiarów

Poniższa tabela przedstawia dostępne średnice, grubości ścianek, promienie gięcia, kąty wykonania, długości odcinków prostych oraz orientacyjne masy kolan rurowych aluminiowych. Dobór konkretnego wariantu należy uzależnić od średnicy rurociągu, sposobu montażu oraz parametrów pracy instalacji.

ŚREDNICA ZEWNĘTRZNA [MM] GRUBOŚĆ ŚCIANKI [MM] PROMIEŃ GIĘCIA [MM] KĄT GIĘCIA ODCINKI PROSTE [MM] WAGA [KG]
38.0 1.5 250 90° 100 0.29
38.0 1.5 250 45° 100 0.19
38.0 1.5 500 90° 100 0.48
38.0 1.5 500 45° 100 0.29
40.0 1.5 250 90° 100 0.31
40.0 1.5 250 45° 100 0.20
40.0 1.5 500 90° 200 0.61
40.0 1.5 500 45° 200 0.41
45.0 1.5 500 90° 200 0.69
45.0 1.5 500 45° 200 0.46
50.0 1.5 75 90° 100 0.21
50.0 1.5 75 45° 100 0.17
50.0 1.5 250 90° 100 0.39
50.0 1.5 250 45° 100 0.26
50.0 1.5 500 90° 200 0.77
50.0 1.5 500 45° 200 0.55
50.0 1.5 800 90° 200 1.08
50.0 1.5 800 45° 200 0.67
50.0 1.5 1000 90° 200 1.28
50.0 1.5 1000 45° 200 0.77
60.0 1.5 250 90° 200 0.62
60.0 1.5 250 45° 200 0.47
60.0 1.5 300 90° 130 0.58
60.0 1.5 300 45° 130 0.39
60.0 1.5 500 90° 200 0.93
60.0 1.5 500 45° 200 0.62
60.0 2.0 160 90° 100 0.47
60.0 2.0 160 45° 100 0.34
60.0 2.0 250 90° 200 0.82
60.0 2.0 250 45° 200 0.62
60.0 2.0 500 90° 200 1.23
60.0 2.0 500 45° 200 0.82
65.0 2.0 250 45° 200 0.67
65.0 2.0 250 90° 200 0.89
65.0 2.0 500 45° 200 0.89
65.0 2.0 500 90° 200 1.34
65.0 2.0 800 45° 200 1.16
65.0 2.0 800 90° 200 1.87
65.0 2.0 1000 45° 200 1.34
65.0 2.0 1000 90° 200 2.22
76.0 2.0 250 90° 200 1.05
76.0 2.0 250 45° 200 0.79
76.0 2.0 300 45° 200 0.84
76.0 2.0 300 90° 180 1.10
76.0 2.0 500 90° 200 1.57
76.0 2.0 500 45° 200 1.05
80.0 2.0 250 90° 200 1.11
80.0 2.0 250 45° 200 0.83
80.0 2.0 500 90° 200 1.65
80.0 2.0 500 45° 200 1.11
80.0 2.0 800 90° 200 2.31
80.0 2.0 800 45° 200 1.44
90.0 3.0 230 90° 150 1.46
90.0 3.0 230 45° 150 1.12
100.0 2.0 500 90° 200 2.08
100.0 2.0 500 45° 200 1.39
100.0 2.0 800 90° 200 2.90
100.0 2.0 800 45° 200 1.80
100.0 2.0 1000 90° 200 3.46
100.0 2.0 1000 45° 200 2.08

Dobór kolana aluminiowego do instalacji

Aby dobrać odpowiednie kolano rurowe aluminiowe, należy określić średnicę zewnętrzną rury, grubość ścianki, wymagany kąt gięcia, dostępne miejsce montażowe oraz rodzaj transportowanego medium. Istotne są również warunki pracy instalacji, w tym prędkość transportu, wilgotność produktu, ścieralność materiału oraz sposób łączenia elementów rurociągu.



W przypadku modernizacji istniejącej instalacji warto dodatkowo sprawdzić długość odcinków prostych, typ stosowanych obejm oraz zgodność średnic z pozostałymi elementami rurociągu.

FAQ - łuki i kolana aluminiowe

Czy kolana rurowe aluminiowe nadają się do transportu granulatów tworzyw sztucznych?

Tak. Kolana aluminiowe są często stosowane w instalacjach transportu pneumatycznego granulatów tworzyw sztucznych, szczególnie tam, gdzie medium nie jest silnie ścierne i nie wymaga zastosowania stali nierdzewnej.

Czym różnią się kolana aluminiowe od nierdzewnych?

Kolana aluminiowe są lżejsze i dobrze sprawdzają się w instalacjach opartych na rurach aluminiowych. Kolana nierdzewne mają natomiast wyższą odporność korozyjną i są lepszym wyborem w środowisku wilgotnym, mytym, agresywnym chemicznie lub wymagającym wyższego standardu higienicznego.

Jak montuje się kolana rurowe aluminiowe?

Kolana posiadają proste odcinki końcowe, które umożliwiają połączenie z rurami za pomocą obejm zaciskowych stosowanych w rurociągach transportu pneumatycznego.

Jakie kąty kolan aluminiowych są dostępne?

Standardowo dostępne są kolana aluminiowe 45° i 90°. Dobór kąta zależy od geometrii instalacji oraz wymaganej zmiany kierunku rurociągu.

Jakie średnice kolan aluminiowych są dostępne?

Standardowy zakres średnic zewnętrznych wynosi od Ø38,0 mm do Ø100,0 mm. Dostępność konkretnego wariantu zależy od średnicy, grubości ścianki i promienia gięcia.

Czy większy promień gięcia ma znaczenie?

Tak. Większy promień gięcia pozwala łagodniej zmienić kierunek przepływu, co może ograniczyć uderzenia cząstek o ściankę kolana i zmniejszyć ryzyko degradacji transportowanego produktu.
