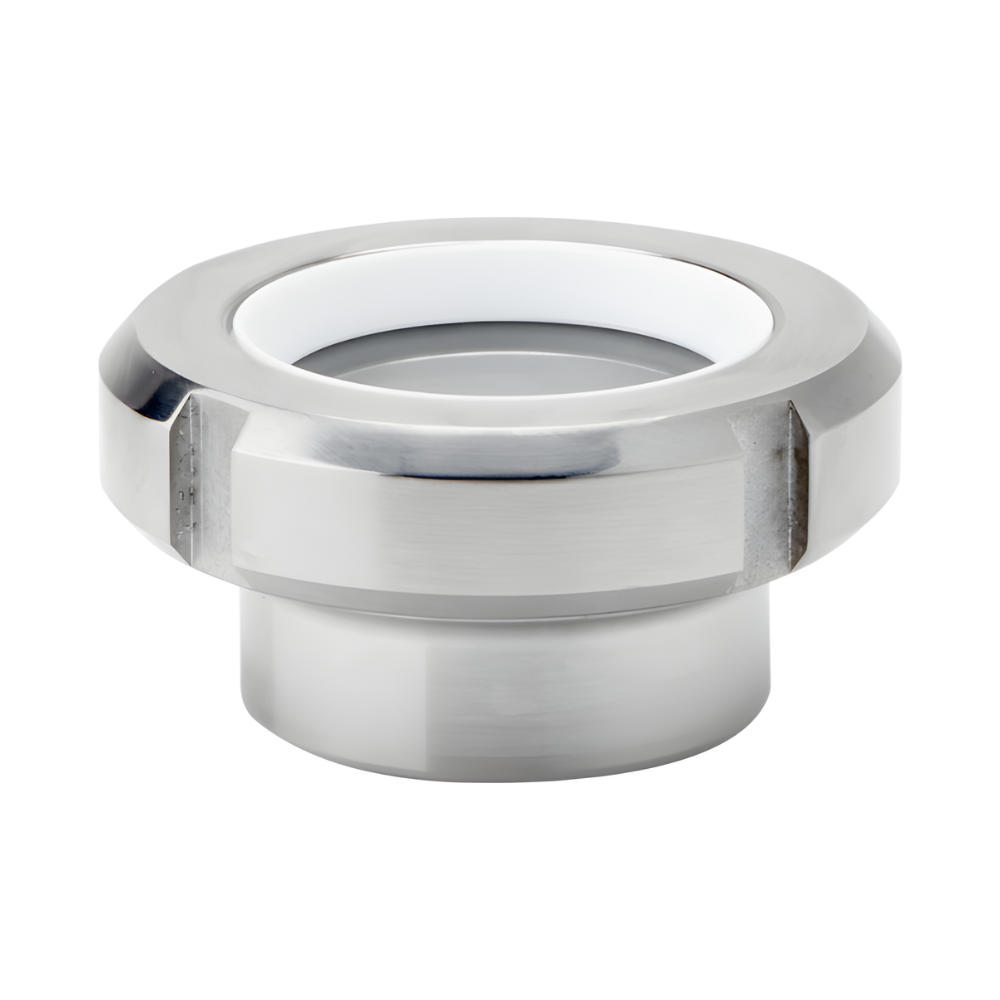

Wzierniki płaskie

  • Dostępne według norm: DIN 11851
  • Materiał korpusu: stal nierdzewna AISI 304L lub AISI 316L
  • Szkło wziernikowe: hartowane (do +130°C)
  • Materiał uszczelnienia: PTFE + EPDM





Artykuły dostępne z magazynu (wysyłka w 24h):



Wziernik płaski DIN SPAW AISI 304, EPDM + PTFE:

  • DN40, szkło hartowane (model: 3230/F9/3)
  • DN50, szkło poliwęglanowe (model: 3230/F9/4)
  • DN65, szkło poliwęglanowe (model: 3230/F9/5)
  • DN80, szkło poliwęglanowe (model: 3230/F9/6)
  • DN100, szkło poliwęglanowe (model: 3230/F9/7)

Nierdzewne wzierniki płaskie

Wzierniki płaskie pozwalają na wzrokową kontrolę zawartości zbiornika lub rurociągu, na którym wziernik jest zainstalowany. Płaskie wzierniki produkowane są ze stali nierdzewnych w gatunkach AISI 304L lub AISI 316L. Korpus wziernika składa się z dwóch elementów gwintowanych, a także uszczelki oraz szkła. Produkty te cechują się wysoką wytrzymałością oraz trwałością.



Budowa wziernika płaskiego

Wziernik płaski składa się z elementów wykonanych ze stali nierdzewnej, szkła oraz elementów uszczelniających. Budowa nierdzewnego wziernika płaskiego obejmuje zazwyczaj:

  • nierdzewny kołnierz przeznaczony do wspawania, zakończony z drugiej strony częścią gwintowaną (wykonywany ze stali AISI 304L lub AISI 316L),
  • nakrętkę (AISI 304L),
  • uszczelnienie złącza (uszczelka mająca kontakt z medium – wykonana z EPDM),
  • uszczelnienie szkła (PTFE),
  • szkło wziernikowe hartowane (temperatura stosowania do +130°C).
Wziernik płaski - budowa
Budowa wziernika płaskiego



1.Przyłącze  •  2.Uszczelnienie szkła  •  3.Nakrętka  •  4.Uszczelnienie  •  5.Szkło



Tabela wymiarów

Wzierniki płaskie występują w różnych średnicach – poniższa tabela przedstawia ich dostępne wersje wraz z podstawowymi wymiarami.



DIN Średnica zew. przyłącza [mm] Średnica zew. nakrętki [mm] Wysokość całkowita [mm]
DN25 31 63 35
DN32 37 70 38
DN40 43 78 39
DN50 55 92 42
DN65 72 112 47
DN80 87 127 52
DN100 106 148 62

Dostępne wymiary wzierników płaskich według normy DIN



Gdzie stosuje się wzierniki płaskie?

Wzierniki płaskie umożliwiają stałą kontrolę wizualną medium w rurociągu lub wewnątrz zbiornika. Produkty tego typu stosowane są w obszarze przemysłu spożywczego, na przykład:

  • w zakładach produkcji napojów,
  • zakładach przetwórstwa warzywnego i owocowego,
  • browarach i innych zakładach produkcji alkoholi.



Wzierniki płaskie znajdują swoje zastosowanie również w procesie produkcji kosmetyków oraz innych obszarach, w tym:

  • w przemyśle chemicznym,
  • w zakładach biotechnologicznych.



Skontaktuj się z nami, jeśli potrzebujesz pomocy w doborze produktu.
