Trójniki rurowe 90° nierdzewne (typu T)

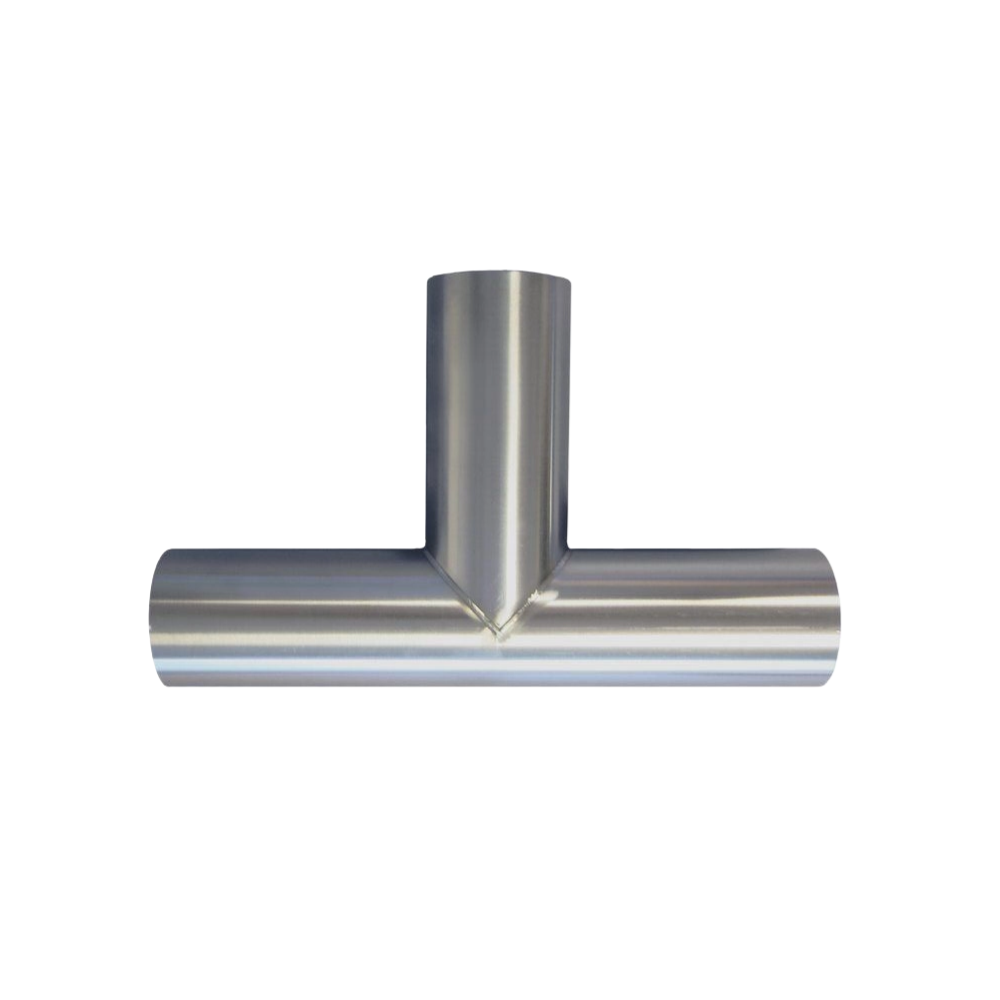

trójniki rurowe nierdzewne 90° - transport pneumatyczny
trójniki rurowe nierdzewne 90° - transport pneumatyczny

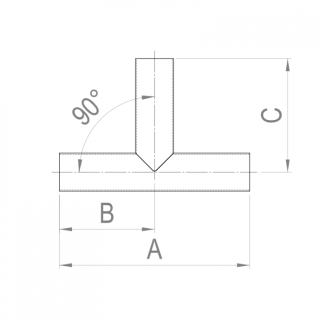

trójniki rurowe 90° do transportu pneumatycznego - rysunek techniczny
  • Materiał: stal nierdzewna AISI 304/304L
  • Średnice zewnętrzne: od 38.0 mm do 254.0 mm
  • Wykonanie: 90°
  • Grubość ścianki: 1.5 mm / 2.0 mm
  • Wykonania specjalne na życzenie Klienta.



zapytaj o produkt

Trójniki 90°

Trójniki 90° o charakterystycznym kształcie litery „T” umożliwiają łączenie różnych części instalacji transportu pneumatycznego oraz przesyłanie między nimi transportowanego medium. Stosowane są w wielu projektach, gdzie występuje kilka gałęzi przesyłowych wymagających połączenia.

Budowa

Trójniki 90° produkowane są ze stali nierdzewnej AISI 304/304L (na życzenie możliwość wykonania również w gatunku AISI 316/316L).



Do prostego odcinka rury o określonej średnicy starannie dopasowane jest ramię pod kątem prostym. Spawanie przebiega w pełni maszynowo, a końcowy produkt cechuje się estetycznym wyglądem oraz trwałością.

Zastosowanie

Trójniki o kącie 90 stopni stosowane są między innymi w przemyśle:

  • spożywczym,
  • produkcji tworzyw sztucznych,
  • automotive,
  • chemicznym.

Tabela wymiarów

ŚREDNICA ZEW. GRUBOŚĆ ŚCIANKI A [MM] B [MM] C [MM] WAGA
38.0 mm 1.5 mm 250.0 125.0 143.0 0.50 kg
40.0 mm 1.5 mm 250.0 125.0 144.0 0.53 kg
40.0 mm 2.0 mm 250.0 125.0 145.0 0.70 kg
45.0 mm 1.5 mm 250.0 125.0 148.0 0.60 kg
50.0 mm 1.5 mm 250.0 125.0 149.0 0.67 kg
50.0 mm 2.0 mm 250.0 125.0 149.0 0.88 kg
54.0 mm 2.0 mm 250.0 125.0 152.0 0.95 kg
60.3 mm 2.0 mm 260.0 130.0 154.0 1.09 kg
60.3 mm 1.6 mm 250.0 125.0 154.0 0.86 kg
63.5 mm 2.0 mm 260.0 130.0 156.0 1.15 kg
65.0 mm 2.0 mm 300.0 150.0 153.0 1.29 kg
70.0 mm 2.0 mm 300.0 150.0 155.0 1.39 kg
76.1 mm 2.0 mm 300.0 150.0 158.0 1.51 kg
80.0 mm 2.0 mm 350.0 175.0 189.0 1.90 kg
80.0 mm 1.5 mm 350.0 175.0 189.0 1.43 kg
84.0 mm 2.0 mm 300.0 150.0 191.0 1.79 kg
85.0 mm 2.0 mm 300.0 150.0 191.0 1.81 kg
88.9 mm 2.0 mm 300.0 150.0 194.0 1.89 kg
100.0 mm 1.5 mm 350.0 175.0 200.0 1.79 kg
101.6 mm 2.0 mm 350.0 175.0 200.0 2.41 kg
104.0 mm 2.0 mm 350.0 175.0 201.0 2.46 kg
114.3 mm 2.0 mm 350.0 175.0 207.0 2.71 kg
129.0 mm 2.0 mm 450.0 225.0 245.0 3.68 kg
139.7 mm 2.0 mm 450.0 225.0 250.0 4.19 kg
154.0 mm 2.0 mm 554.0 277.0 277.0 5.54 kg



Zastanawiasz się, jaki produkt wybrać?
Zadzwoń, doradzimy Ci najlepsze rozwiązanie.

telefon - ikona+48 606 947 447 lub Wyślij formularz
