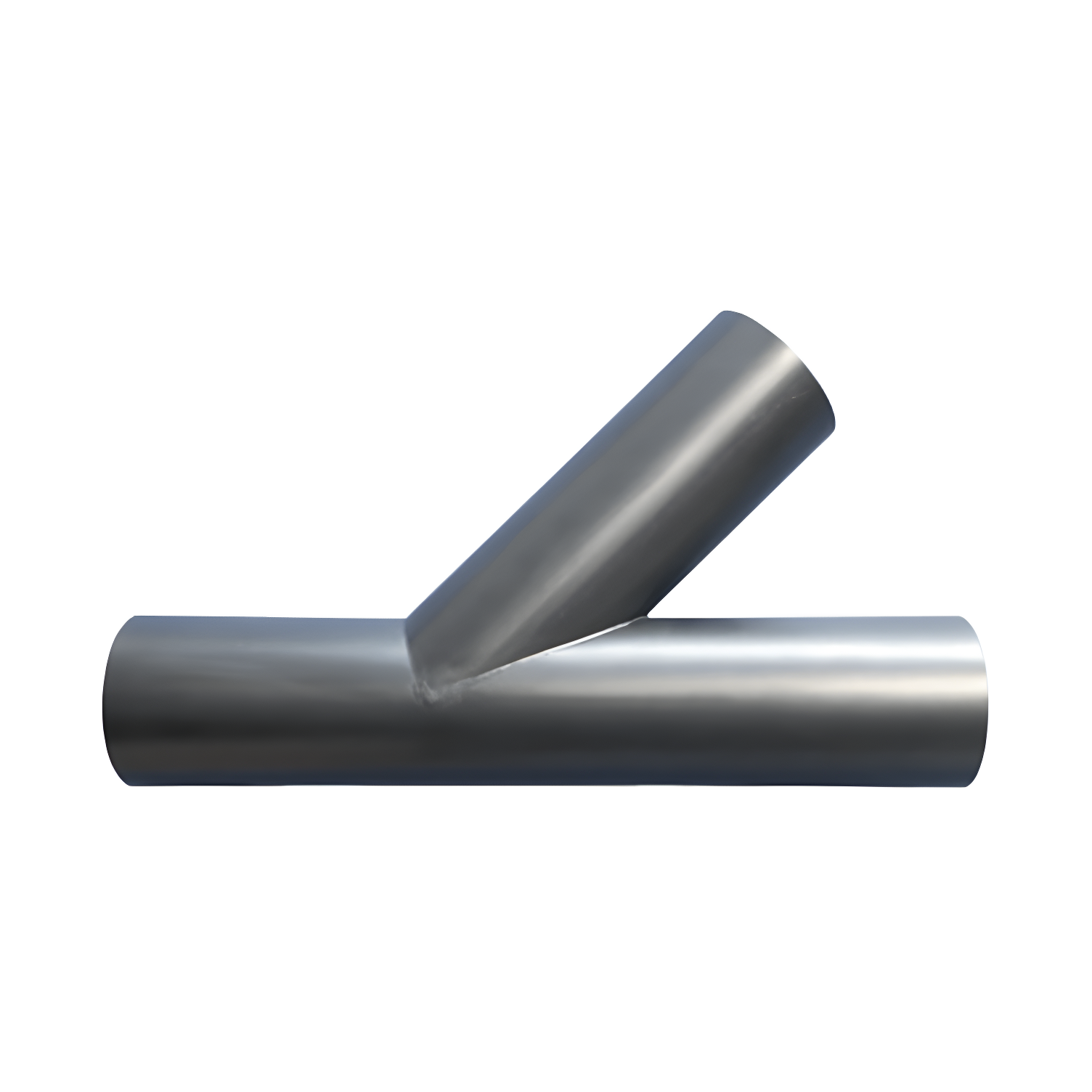

Trójniki rurowe nierdzewne odporne na ścieranie

• materiał: stal nierdzewna AISI 304/304L,
• średnice zewnętrzne: od Ø38,0 mm do Ø154,0 mm,
• wykonanie: 30° / 45° / 90°,
• konstrukcja: trójniki rurowe do rurociągów transportu pneumatycznego,
• zwiększona odporność powierzchni wewnętrznej na zużycie,
• możliwość dopasowania konfiguracji do układu instalacji,
• montaż bez konieczności stosowania połączeń kołnierzowych,
• zastosowanie: transport pneumatyczny materiałów sypkich, granulatów, proszków i mediów ściernych.

W instalacjach transportu pneumatycznego trójniki należą do elementów szczególnie narażonych na miejscowe zużycie. W odróżnieniu od prostych odcinków rur, w trójniku dochodzi do zmiany kierunku przepływu, połączenia strumieni lub wprowadzenia produktu z odgałęzienia do głównej linii.

W tych miejscach mogą powstawać lokalne uderzenia cząstek o ściankę, turbulencje, nierównomierny przepływ oraz erozja w strefie spoin i przejść geometrycznych. Przy mediach ściernych, dużej prędkości transportu lub intensywnej pracy instalacji standardowy trójnik może zużywać się znacznie szybciej niż pozostałe elementy rurociągu.

Trójniki nierdzewne odporne na ścieranie stosuje się tam, gdzie zwykłe wykonanie nierdzewne nie zapewnia wystarczającej trwałości, a jednocześnie wymagana jest konstrukcja ze stali nierdzewnej, gładka geometria wewnętrzna i łatwa integracja z istniejącym systemem rurowym.

Kolana zużywają się przede wszystkim w strefie zewnętrznego promienia łuku. W trójnikach mechanizm zużycia jest bardziej złożony, ponieważ zależy od funkcji elementu w instalacji. Inaczej pracuje trójnik służący do rozdziału medium, inaczej trójnik łączący dwa strumienie, a jeszcze inaczej element, przez który produkt jest wprowadzany bocznie do głównej linii.

Największe ryzyko zużycia może pojawiać się w miejscu uderzenia strumienia z odgałęzienia w przeciwległą ściankę, w strefie połączenia ramion, na spoinach wewnętrznych albo w obszarach, gdzie przepływ traci stabilność. Dlatego trójnik odporny na ścieranie należy dobierać nie tylko według średnicy, ale również według kierunku przepływu i sposobu pracy odgałęzienia.

Kąt odgałęzienia wpływa na sposób wprowadzania lub rozdzielania medium w rurociągu. Trójniki 30° i 45°, określane często jako trójniki typu Y, umożliwiają łagodniejsze połączenie strumieni i mogą ograniczać gwałtowne uderzenia produktu o ściankę elementu.

Trójniki 90°, czyli trójniki typu T, są stosowane tam, gdzie wymagana jest prostopadła konfiguracja odgałęzienia albo gdzie układ instalacji nie pozwala na zastosowanie łagodniejszego kąta. Przy mediach ściernych ich dobór wymaga szczególnej uwagi, ponieważ prostopadłe wprowadzenie produktu może zwiększać lokalne obciążenie przeciwległej ścianki.

Wybór pomiędzy trójnikiem 30°, 45° i 90° powinien uwzględniać geometrię instalacji, kierunek przepływu, prędkość transportu, ścieralność medium i możliwość zalegania produktu w strefie odgałęzienia.

Trójniki odporne na ścieranie warto stosować wtedy, gdy standardowe trójniki nierdzewne zużywają się zbyt szybko albo gdy awaria elementu może spowodować przestój instalacji, zanieczyszczenie produktu lub nieszczelność rurociągu.

To rozwiązanie jest szczególnie przydatne przy transporcie:

• granulatów tworzyw sztucznych,
• regranulatów,
• tworzyw z dodatkiem włókna szklanego,
• proszków technicznych,
• mieszanek przemysłowych o właściwościach ściernych,
• lekkich i średnio ściernych materiałów sypkich,
• produktów transportowanych z dużą prędkością,
• mediów powodujących powtarzalne zużycie standardowych trójników.

Trójniki nierdzewne odporne na ścieranie nie są rozwiązaniem uniwersalnym. W aplikacjach o bardzo wysokiej intensywności zużycia, przy ciężkich i silnie ściernych materiałach, dużych prędkościach transportu albo szczególnie trudnym kierunku uderzenia strumienia warto rozważyć również inne wykonania.

W zależności od warunków pracy alternatywą mogą być:

• standardowe trójniki nierdzewne do mniej ściernych mediów,
• trójniki szklane do wizualnej kontroli przepływu,
• kolana i trójniki specjalne z wykładziną odporną na ścieranie,
• rozwiązania projektowane indywidualnie do konkretnego miejsca zużycia,
• zmiana geometrii instalacji, np. zastosowanie łagodniejszego kąta odgałęzienia.

Dobór powinien uwzględniać nie tylko średnicę rurociągu, ale również funkcję trójnika, rodzaj medium, prędkość przepływu, miejsce montażu, sposób pracy odgałęzienia oraz dotychczasowy czas pracy standardowego elementu do zużycia.

Procedura doboru trójników o podwyższonej odporności na ścieranie w układach przesyłowych wykracza poza weryfikację geometryczną (nominalna średnica oraz kąt odejścia). Charakterystyka zużycia erozyjnego elementu zależy bezpośrednio od jego funkcji w strukturze rurociągu - separacji strumienia (rozdzielanie medium), konfluencji (łączenie dwóch strug) lub grawitacyjnego bądź pneumatycznego wprowadzania produktu do magistrali głównej. Każdy z tych wariantów inicjuje odmienne mechanizmy tribologiczne i konfiguracje naprężeń udarowych.

W procesie parametryzacji komponentu analizie poddaje się następujące zmienne procesowe i fizykochemiczne:

• wektor i zwrot przepływu czynnika roboczego,
• geometrię i kąt inklinacji odgałęzienia,
• prędkość liniową transportu pneumatycznego,
• współczynnik ścieralności (abrazji) oraz granulację medium,
• strefę bezpośredniego uderzenia cząstek stałych w wewnętrzną ściankę korpusu (punkt krytyczny),
• ryzyko wystąpienia stagnacji materiału (sedymentacji) i powstawania zatorów.

Uwzględnienie powyższych kryteriów umożliwia precyzyjną optymalizację strukturalną trójnika pod kątem rzeczywistych warunków eksploatacyjnych, eliminując praktykę bezkrytycznej wymiany zużytych elementów na komponenty o tożsamej, niezmodyfikowanej geometrii.

Trójniki rurowe nierdzewne odporne na ścieranie są przeznaczone do montażu w systemach rurowych transportu pneumatycznego. Mogą być integrowane z istniejącymi rurociągami bez konieczności stosowania połączeń kołnierzowych, jeżeli geometria i średnice są zgodne z systemem obejm używanym w instalacji.

Przy modernizacji warto sprawdzić długości odcinków prostych, typ obejm, średnice rur, grubość ścianki oraz zgodność kierunku przepływu z rzeczywistą funkcją trójnika. Ma to szczególne znaczenie wtedy, gdy trójnik zastępuje element, który ulegał powtarzalnemu przetarciu w tym samym miejscu.

Trójniki nierdzewne o podwyższonej odporności na ścieranie stosuje się w rurociągach, w których transportowane medium wywołuje przyspieszoną erozję ścianek. Komponenty te montuje się w instalacjach o wysokim stopniu obciążenia pracą, gdzie awaria i rozszczelnienie pojedynczego węzła powoduje przestój linii technologicznej.

Główne branże i obszary zastosowań:

• przetwórstwo tworzyw sztucznych: przesył pneumatyczny granulatów, regranulatów oraz polimerów z dodatkiem włókna szklanego,
• przemysł motoryzacyjny i chemiczny: transport surowców sypkich i proszków technicznych,
• inżynieria procesowa: produkcja mieszanek przemysłowych oraz układy rozdzielania i łączenia strumieni materiału,
• utrzymanie ruchu i modernizacje: wymiana standardowej armatury w miejscach, w których występuje powtarzalne, cykliczne zużycie ścierne.

Do prawidłowego doboru trójnika odpornego na ścieranie warto podać:

• średnicę zewnętrzną rurociągu głównego,
• średnicę odgałęzienia,
• wymagany kąt wykonania: 30°, 45° lub 90°,
• informację, czy trójnik ma być równoprzelotowy czy redukcyjny,
• rodzaj transportowanego materiału,
• informację, czy materiał zawiera włókno szklane lub inne dodatki ścierne,
• prędkość transportu lub podstawowe parametry pracy instalacji,
• funkcję trójnika: rozdział, połączenie strumieni czy wprowadzenie produktu,
• kierunek przepływu w każdym ramieniu,
• miejsce montażu trójnika w instalacji,
• dotychczasowy czas pracy standardowego trójnika do zużycia,
• zdjęcia zużytego elementu, jeżeli są dostępne.

Poniższa tabela przedstawia dostępne średnice i konfiguracje trójników rurowych nierdzewnych odpornych na ścieranie. Dobór konkretnego wariantu powinien uwzględniać średnicę rurociągu głównego, średnicę odgałęzienia, kąt wykonania, rodzaj medium oraz funkcję trójnika w instalacji.

Dobieramy trójniki do funkcji w instalacji i mechanizmu zużycia, a nie tylko do średnicy rury. W praktyce analizujemy, czy w danej aplikacji potrzebny jest trójnik nierdzewny odporny na ścieranie, trójnik szklany, wykonanie specjalne, zmiana kąta odgałęzienia albo standardowy trójnik nierdzewny.

Uwzględniamy rodzaj medium, zawartość włókna szklanego, kierunek przepływu, prędkość transportu, miejsce montażu, dotychczasowy czas zużycia standardowego trójnika oraz koszty przestojów. Dzięki temu dobór ma charakter techniczny, a nie wyłącznie katalogowy.

Trójniki odporne na ścieranie służą do rozdziału, łączenia lub wprowadzania medium w instalacjach transportu pneumatycznego materiałów sypkich, proszków i granulatów. Stosuje się je tam, gdzie standardowe trójniki nierdzewne ulegają zbyt szybkiemu zużyciu.

Wykonywane są ze stali nierdzewnej AISI 304/304L, a następnie poddawane procesom zwiększającym odporność powierzchni wewnętrznej na zużycie. Dzięki temu są bardziej odporne na erozję niż standardowe trójniki rurowe ze stali nierdzewnej.

Tak. To jedno z typowych zastosowań trójników nierdzewnych odpornych na ścieranie. Granulaty wzmacniane włóknem szklanym mogą powodować szybkie zużycie standardowych elementów rurociągu.

Trójniki 30° i 45° pozwalają łagodniej wprowadzać lub rozdzielać strumień medium. Trójniki 90° stosuje się tam, gdzie wymagane jest prostopadłe odgałęzienie, ale przy mediach ściernych należy szczególnie uwzględnić ryzyko uderzenia produktu w przeciwległą ściankę.

Trójnik szklany warto rozważyć wtedy, gdy oprócz odporności na zużycie ważna jest wizualna kontrola przepływu produktu. Trójnik nierdzewny odporny na ścieranie będzie lepszy tam, gdzie istotniejsza jest odporność mechaniczna i trwała konstrukcja metalowa.

Tak, w wielu instalacjach stosuje się trójniki redukcyjne, w których średnica odgałęzienia różni się od średnicy rurociągu głównego. Taki dobór wymaga określenia średnicy głównej, średnicy odgałęzienia i funkcji trójnika w instalacji.

Nie muszą. W systemach transportu pneumatycznego trójniki rurowe mogą być montowane za pomocą obejm zaciskowych, jeżeli średnice, odcinki proste i geometria są zgodne z systemem rurociągu.

Nie. Trójniki rurowe odporne na ścieranie nie są przeznaczone do bezpośredniego kontaktu z produktami żywnościowymi. Mimo że mogą być wykonane ze stali nierdzewnej AISI 304/304L, procesy zwiększające odporność na zużycie mogą zmieniać właściwości powierzchni wewnętrznej, zwiększać jej chropowatość oraz utrudniać skuteczne mycie i dezynfekcję.

W aplikacjach spożywczych istotne są gładka powierzchnia, brak miejsc zalegania produktu, możliwość skutecznego czyszczenia oraz odpowiednia dokumentacja dopuszczająca element do kontaktu z żywnością. W przypadku transportu pneumatycznego surowców spożywczych należy stosować komponenty higieniczne, wykonane i certyfikowane do takiego zastosowania, np. odpowiednie elementy ze stali nierdzewnej w wykonaniu spożywczym lub rozwiązania ze szkła borokrzemowego dopuszczone do danej aplikacji.

Konfluencja to miejsce lub proces, w którym dwa lub więcej oddzielnych strumieni materiału łączy się w jeden wspólny przepływ.

Mechanizmy tribologiczne to zjawiska związane z tarciem, ścieraniem i zużyciem powierzchni materiałów. W transporcie pneumatycznym materiałów sypkich opisują one sposób, w jaki cząstki produktu oddziałują mechanicznie na wewnętrzne ścianki rurociągów, kolan, trójników i innych elementów instalacji.

Do najważniejszych mechanizmów tribologicznych należą zużycie ścierne, zużycie erozyjne oraz zużycie udarowe. W praktyce prowadzą one do stopniowego uszkadzania powierzchni, zmniejszania grubości ścianek, powstawania przetarć, a w skrajnych przypadkach do nieszczelności lub awarii elementów instalacji.
