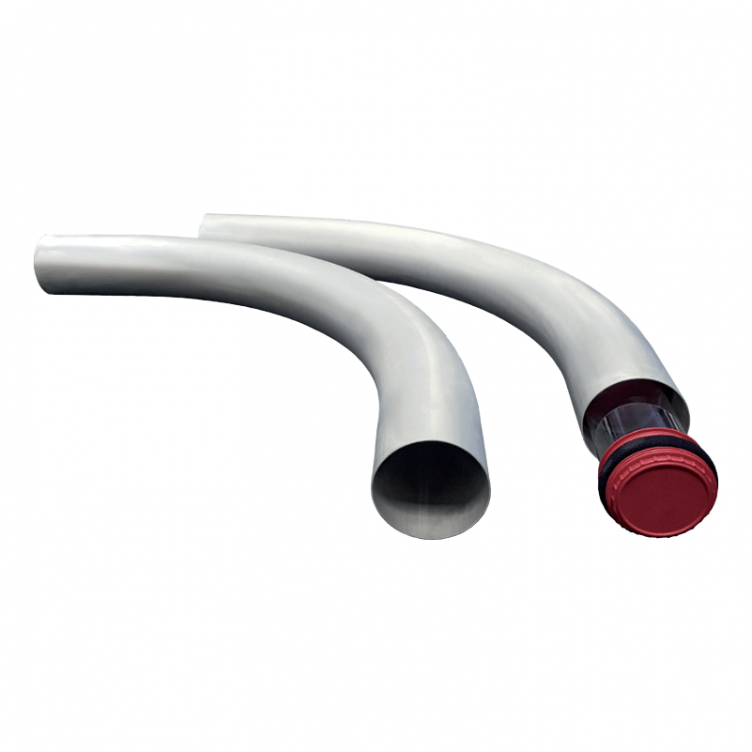

Kolana nierdzewne do poczty pneumatycznej

• materiał: stal nierdzewna AISI 304 / EN 1.4301,
• średnice zewnętrzne: od Ø80,0 mm do Ø204,0 mm,
• grubość ścianki: 1,5 mm / 2,0 mm / 2,5 mm,
• standardowy kąt gięcia: 90°,
• inne kąty: po uzgodnieniu,
• promienie gięcia: R500 / R800 / R1000 / R1200 / R1500, w zależności od średnicy,
• wykonanie z rur spawanych wzdłużnie,
• możliwość wykonania z powierzchnią trawioną lub nietrawioną,
• zastosowanie: systemy poczty pneumatycznej i rurociągi do transportu kapsuł.

W systemach poczty pneumatycznej promień gięcia ma bezpośredni wpływ na płynność pracy instalacji. Zbyt ciasny łuk może powodować gwałtowną zmianę toru ruchu kapsuły, większe opory przepływu, hałas, przyspieszone zużycie pojemników oraz większe ryzyko zacięcia.

Kolana nierdzewne o dużym promieniu gięcia pozwalają łagodniej prowadzić kapsułę przez zmianę kierunku. Ma to znaczenie szczególnie w instalacjach pracujących intensywnie, w systemach szpitalnych, laboratoryjnych, przemysłowych oraz w odcinkach, w których rurociąg musi zachować wysoką niezawodność przez wiele lat.

Stal nierdzewna jest wybierana tam, gdzie od rurociągu oczekuje się wyższej trwałości mechanicznej, odporności ogniowej, stabilności wymiarowej oraz możliwości skutecznego czyszczenia lub dezynfekcji. W porównaniu z tworzywami sztucznymi jest materiałem niepalnym i charakteryzuje się mniejszą rozszerzalnością cieplną, co ma znaczenie w długich trasach rurociągów oraz w instalacjach prowadzonych przez różne strefy budynku.

Kolana ze stali nierdzewnej są szczególnie przydatne w miejscach narażonych na uszkodzenia mechaniczne, w strefach technicznych, w obiektach o podwyższonych wymaganiach przeciwpożarowych oraz tam, gdzie trwałość i bezpieczeństwo instalacji są ważniejsze niż minimalizacja kosztów inwestycyjnych.

Dla prawidłowej pracy poczty pneumatycznej istotna jest nie tylko średnica rury, ale również geometria łuku. Kolano powinno mieć możliwie regularny przekrój, ograniczoną owalizację, gładką powierzchnię wewnętrzną oraz brak fałd, zagnieceń i miejscowych deformacji.

Zachowanie właściwej geometrii wpływa na stabilne prowadzenie kapsuł transportowych. Im gładsza i bardziej jednorodna powierzchnia wewnętrzna, tym mniejsze ryzyko tarcia, haczenia pojemnika, nadmiernego hałasu oraz przyspieszonego zużycia elementów systemu.

Kolana nierdzewne warto rozważyć wtedy, gdy instalacja poczty pneumatycznej pracuje intensywnie, przebiega przez strefy o podwyższonych wymaganiach technicznych albo jest narażona na uszkodzenia mechaniczne. Stal nierdzewna sprawdza się również tam, gdzie istotna jest możliwość dezynfekcji, wieloletnia trwałość oraz stabilność wymiarowa rurociągu.

Typowe sytuacje, w których warto zastosować stal nierdzewną:

• instalacje w szpitalach i laboratoriach,
• intensywnie użytkowane systemy poczty pneumatycznej,
• odcinki techniczne i maszynownie,
• trasy rurociągów narażone na uderzenia lub uszkodzenia,
• obiekty z podwyższonymi wymaganiami przeciwpożarowymi,
• modernizacje instalacji, w których elementy tworzywowe ulegają zużyciu lub odkształceniom,
• rurociągi wymagające trwałej i stabilnej geometrii.

Kolana nierdzewne nie zawsze są konieczne. W wielu standardowych instalacjach poczty pneumatycznej stosuje się rurociągi z tworzyw sztucznych, szczególnie tam, gdzie kluczowe są niższe koszty inwestycji, prosty montaż oraz brak szczególnych wymagań dotyczących odporności mechanicznej lub ogniowej.

W zależności od aplikacji można rozważyć rurociągi z PVC, PC/ABS, PE-HD (dla odcinków podziemnych) lub fragmenty transparentne z PMMA w miejscach kontrolnych. Dobór materiału powinien wynikać z przeznaczenia systemu, wymagań obiektu, bezpieczeństwa pożarowego oraz kosztów montażu i eksploatacji.

Kolana do poczty pneumatycznej nie powinny być dobierane tak samo jak kolana do transportu proszków, granulatów lub innych materiałów sypkich. W poczcie pneumatycznej najważniejsze jest płynne prowadzenie kapsuły transportowej, zachowanie odpowiedniej geometrii toru, ograniczenie zacięć oraz ochrona pojemników przed uszkodzeniem.

W transporcie materiałów sypkich kluczowe są inne czynniki, takie jak ścieralność medium, erozja ścianki kolana, degradacja produktu czy zużycie rurociągu. Dlatego do takich zastosowań stosuje się inne typy kolan, np. kolana odporne na ścieranie, kolana szklane lub kolana z podwójną ścianką.

Do prawidłowego doboru kolana nierdzewnego należy określić średnicę zewnętrzną rury, promień gięcia, grubość ścianki, wymagany kąt, długości prostych odcinków przyłączeniowych oraz sposób połączenia z pozostałą częścią rurociągu.

W przypadku modernizacji istniejącej instalacji warto dodatkowo sprawdzić średnicę używanych kapsuł, stan obecnych łuków, miejsca występowania zacięć, hałasu lub uszkodzeń pojemników oraz materiał, z którego wykonano pozostałe odcinki rurociągu.

Aby szybko dobrać odpowiednie kolano, warto podać:

• średnicę zewnętrzną rurociągu,
• grubość ścianki,
• wymagany promień gięcia,
• kąt kolana,
• długość prostych odcinków przyłączeniowych,
• materiał obecnego rurociągu,
• średnicę i typ kapsuł transportowych,
• miejsce montażu kolana,
• informację, czy jest to nowa instalacja, modernizacja czy wymiana zużytego elementu,
• ewentualne problemy eksploatacyjne (np. zacięcia, hałas, uszkodzenia kapsuł, deformacja rurociągu).

Poniższa tabela przedstawia dostępne średnice, grubości ścianek oraz promienie gięcia kolan nierdzewnych do poczty pneumatycznej. Dobór konkretnego wariantu powinien uwzględniać średnicę rurociągu, typ kapsuł, przebieg trasy oraz wymagania montażowe instalacji.

Dobieramy kolana do funkcji instalacji, a nie tylko do średnicy rury. W przypadku poczty pneumatycznej analizujemy nie tylko wymiar elementu, ale również promień gięcia, stabilność prowadzenia kapsuł, ryzyko zacięć, materiał rurociągu, miejsce montażu oraz wymagania obiektu.

Dzięki temu możliwe jest dobranie kolana zgodnego z geometrią istniejącej instalacji, ograniczenie ryzyka problemów eksploatacyjnych oraz zapewnienie długotrwałej i niezawodnej pracy systemu. W razie potrzeby pomagamy również ocenić, czy właściwym rozwiązaniem będzie stal nierdzewna, tworzywo sztuczne, element transparentny lub wykonanie specjalne.

Kolana nierdzewne służą do zmiany kierunku rurociągu, w którym poruszają się kapsuły transportowe. Ich zadaniem jest zapewnienie płynnego prowadzenia kapsuł oraz ograniczenie ryzyka zacięć.

Promień gięcia wpływa na sposób przejścia kapsuły przez łuk. Większy promień umożliwia łagodniejszą zmianę kierunku, co ogranicza hałas, tarcie oraz ryzyko blokowania kapsuł.

Nie. Kolana te są przeznaczone przede wszystkim do transportu kapsuł w systemach poczty pneumatycznej. Do materiałów sypkich stosuje się inne typy kolan.

Kolana wykonywane są ze stali nierdzewnej AISI 304 / EN 1.4301, powszechnie stosowanej w instalacjach technicznych i przemysłowych.

Tak, inne kąty mogą być wykonane na zamówienie po uzgodnieniu wymagań technicznych.

Standardowy zakres średnic wynosi od Ø80,0 mm do Ø204,0 mm. Dostępność zależy od konfiguracji produktu.

Stal nierdzewna jest dobrym wyborem w instalacjach intensywnie eksploatowanych, narażonych na uszkodzenia mechaniczne lub wymagających wysokiej trwałości i odporności ogniowej.

Do wyceny należy podać średnicę rurociągu, grubość ścianki, promień gięcia, kąt kolana, długości odcinków prostych oraz informacje o zastosowaniu i rodzaju instalacji.
