Zawory motylkowe (przepustnice)

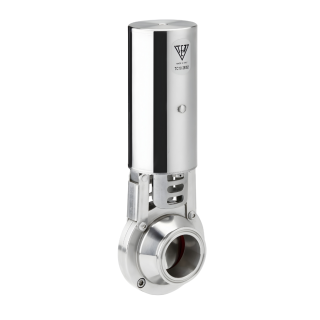

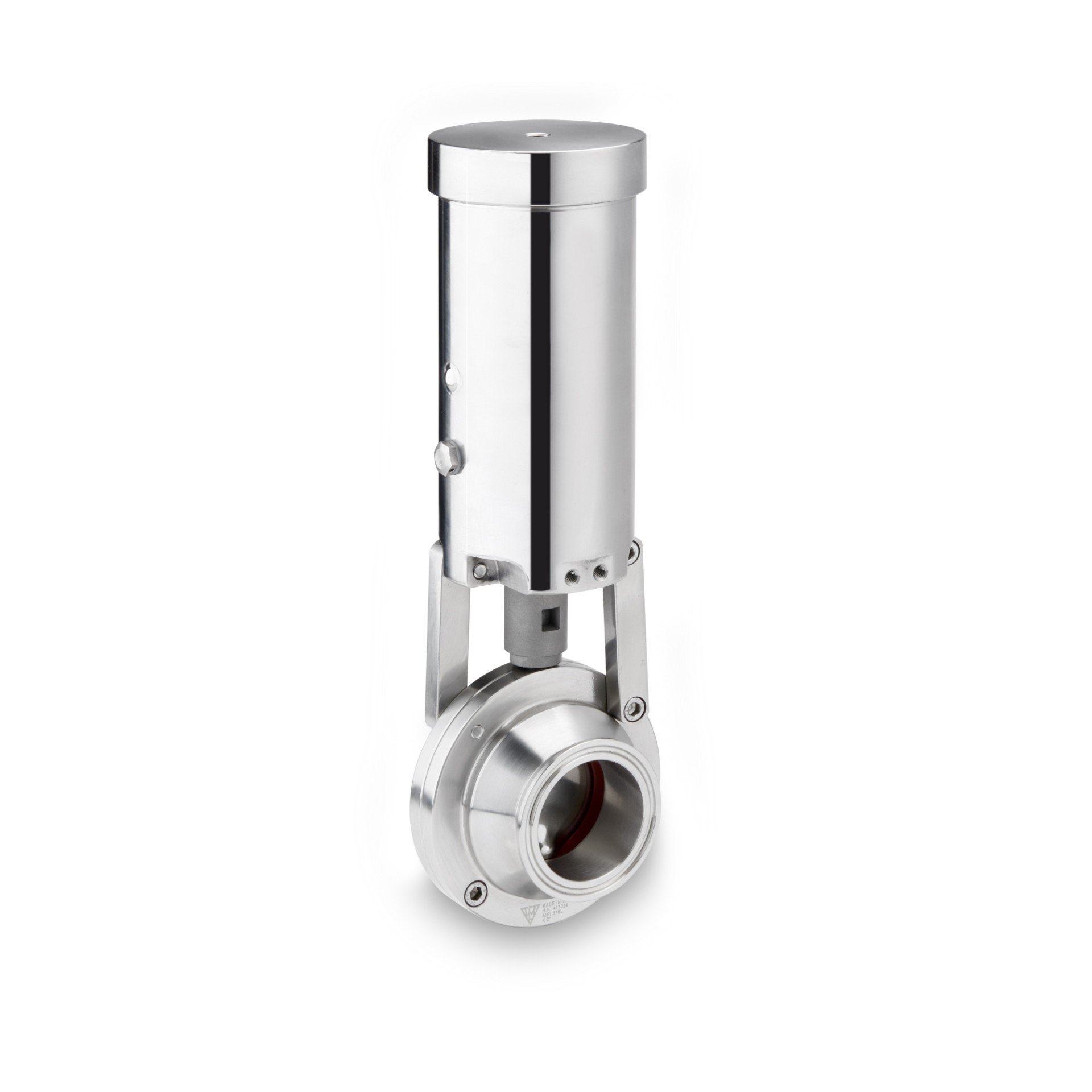

Zawory motylkowe (przepustnice) pneumatyczne
- Trwała i higieniczna przepustnica do odcinania oraz podstawowej regulacji przepływu w instalacjach procesowych
- Korpus ze stali nierdzewnej AISI 304L lub AISI 316L
- Precyzyjnie obrabiana klapa ze stali AISI 316
- Łożyskowanie wałka w tulejach PTFE zapewniające płynną pracę
- Napęd pneumatyczny - siłowniki jednofunkcyjne lub dwufunkcyjne, pionowe lub poziome
- Dodatkowe wyposażenie: głowica sterująca T-TOP (do wybranych typów), czujniki indukcyjne, elektrozawory itp.
- Różne warianty uszczelnień - łatwe dopasowanie do wymagań aplikacji
- Zakres rozmiarów: DN 25–DN 250 (1/2″–10″)
- Ciśnienie robocze: do 7 bar w zależności od typu i wersji
Zawory motylkowe (przepustnice) pneumatyczne
Przepustnice pneumatyczne są stosowane w instalacjach, w których wymagane jest pneumatyczne sterowanie otwarciem i zamknięciem przepływu mediów ciekłych.
Wyposażone w siłowniki pneumatyczne, umożliwiają automatyczne przełączanie pozycji zaworu oraz pracę w instalacjach przemysłowych i procesowych.
Korpus przepustnicy wykonany jest ze stali nierdzewnej AISI 304L lub AISI 316L. Przepustnice zawory motylkowe) przeznaczone są do zastosowań, w których wymagane są materiały odporne na korozję oraz zgodne z wymaganiami instalacji higienicznych.
Wykorzystane w budowie przepustnic materiały umożliwiają stosowanie ich z mediami procesowymi w przemyśle spożywczym, mleczarskim, produkcji napojów, kosmetycznym oraz pokrewnych.
Przepustnice pneumatyczne mogą być wyposażone w akcesoria automatyki, takie jak elektrozawory oraz elementy sygnalizacji położenia, co umożliwia ich integrację z systemami sterowania procesem.
Dostępne są wersje z siłownikami jednostronnego lub dwustronnego działania, pionowymi lub poziomymi. Konstrukcja przepustnic umożliwia demontaż elementów roboczych w celach serwisowych lub konserwacyjnych.
Do przepustnic dostępne są różne typy uszczelnień, w tym EPDM, FKM oraz PTFE, co pozwala na dopasowanie przepustnicy do określonych warunków pracy, takich jak rodzaj medium, temperatura czy ciśnienie robocze.
Parametry techniczne i budowa
Konstrukcja: korpus i klapa wykonane z elementów prasowanych na gorąco, poddanych procesowi solubilizacji; klapa precyzyjnie obrabiana i szlifowana, wałek klapy łożyskowany w tulejach PTFE w celu eliminacji tarcia podczas obrotu.
Materiał korpusu: stal nierdzewna AISI 304L lub AISI 316L
Materiał klapy: stal nierdzewna AISI 316L
Wykończenie powierzchni: standardowe Ra ≤ 0,8 μm
Uszczelnienia: silikon spożywczy (standard), opcjonalnie: EPDM / FKM / PTFE / PTFE z silikonem
Korpus: skręcany z dwóch kołnierzy, wszystkie kołnierze wymienne, ułatwiające tworzenie odpowiednich kombinacji oraz montaż i serwis
Przyłącza procesowe: DIN, SMS, CLAMP, ISS IDF, RJT BS, GAS
Napęd: siłownik pneumatyczny jednostronnego lub dwustronnego działania, pionowy lub poziomy
Wyposażenie dodatkowe: głowica sterująca, głowica T-TOP (do wybranych opcji), czujniki indukcyjne, mikrowyłączniki, zawory elektromagnetyczne (24 V AC/DC, 48 V AC, 110 V AC/DC)
Zakres rozmiarów: DN 25–DN 250 oraz 1/2″–10″
Ciśnienie robocze: do 7 bar (dla uszczelnień PTFE do 2 bar)
