Reduktory ciśnienia nierdzewne gwintowane

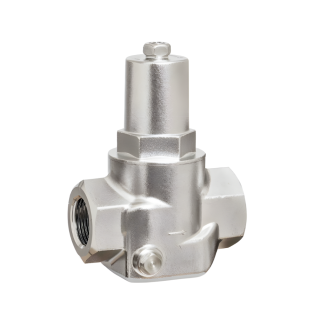

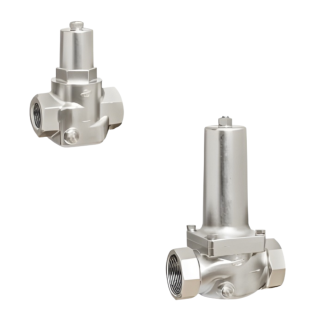

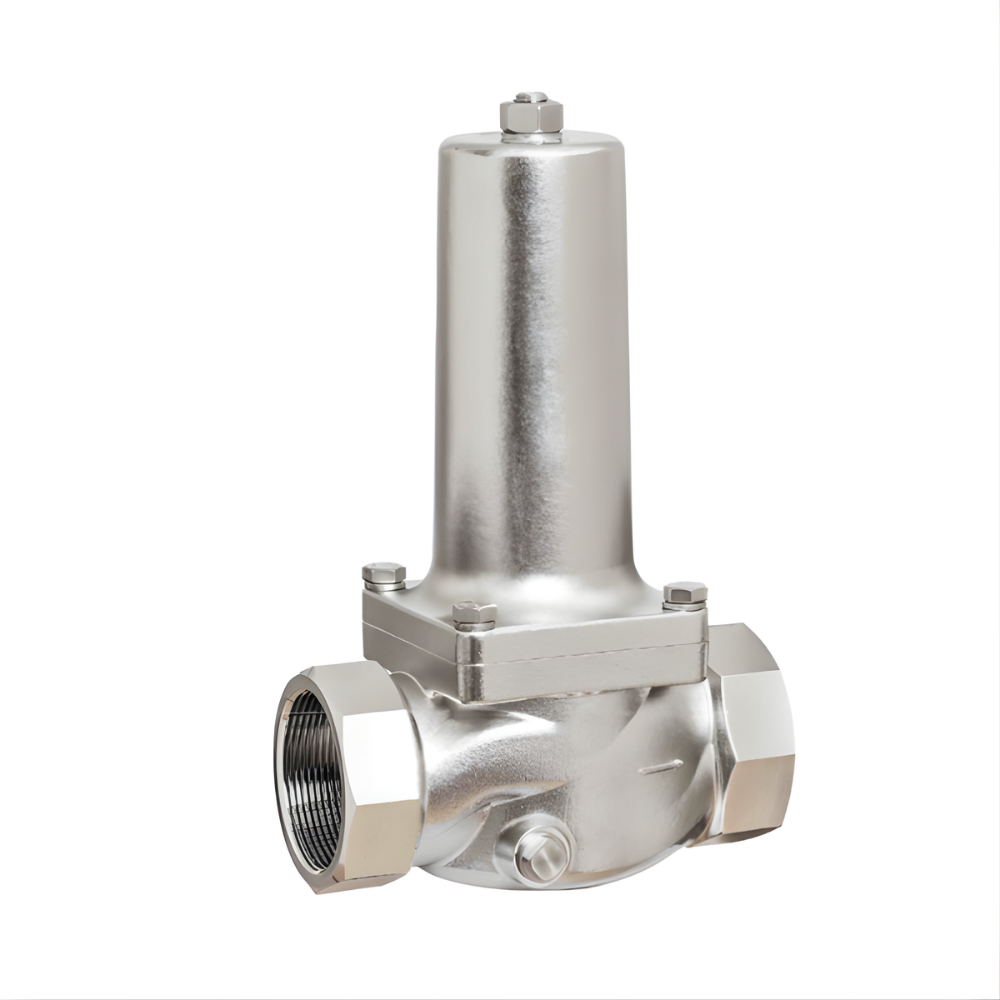

Dobierz ciśnienie zasilania do wymagań procesu. Nierdzewne reduktory ciśnienia gwintowane Berluto obniżają ciśnienie medium do nastawionej wartości za zaworem. Seria DRV 700 obejmuje wykonania do wody, odpowiednio dobranych cieczy, powietrza i gazów obojętnych oraz odrębne wersje do gorącej wody i pary wodnej.

Sprawdź również ofertę włazów: WŁAZY NIERDZEWNE

Wybór reduktora zaczyna się od wymaganego ciśnienia wylotowego P2. Następnie sprawdza się ciśnienie zasilania P1, przepływ, temperaturę oraz zgodność materiałów z medium. Poniższe zestawienie pomaga wskazać wykonanie, od którego warto rozpocząć dobór.

Zacznij od ciśnienia wymaganego przez proces

Zakres nastawy jest przypisany do konkretnego modelu. Wartości od 0,2 do 20 bar obejmują różne wykonania reduktorów.

Potrzeba instalacji Model Berluto Zakres nastawy P2 Maksymalne P1
Niskie ciśnienie za reduktorem DRV 750 0,2-2 bar 25 bar
Regulacja już od 0,5 bar DRV 772 / DRV 778 772: 0,5-4 bar; 778: 0,5-9 bar 40 bar
Zasilanie odbiorników od 1,5 bar DRV 702 / DRV 708 702: 1,5-6 bar; 708: 1,5-10 bar 40 bar
Instalacja o ciśnieniu zasilania do 16 bar DRV 703 / DRV 773 703: 1,5-6 bar; 773: 0,5-4 bar 16 bar
Podwyższone ciśnienie procesu DRV 724 / DRV 725 724: 1,5-12 bar; 725: 2-20 bar 40 bar
Para wodna przy niskim ciśnieniu wylotowym DRV 730-D 0,3-2 bar 16 bar
Para wodna przy wyższym ciśnieniu wylotowym DRV 732-D / DRV 738-D 732-D: 2-5 bar; 738-D: 4-10 bar 16 bar

Modele w zestawieniu są dostępne w średnicach DN15-DN50, z wyjątkiem DRV 703/773, których zakres obejmuje DN15-DN32. Dla serii 750, 772/778, 702/708, 724/725 oraz wymienionych wersji parowych dostępne są również odpowiednie warianty z gwintem zewnętrznym, oznaczone rozszerzeniem -R.

Sprawdź punkt pracy: ciśnienie razem z przepływem

Do doboru potrzebne jest ciśnienie dostępne przed reduktorem podczas przepływu. Szczególne znaczenie ma jego najniższa wartość: określa ona, jaka różnica ciśnień pozostaje do dyspozycji przy wymaganej nastawie P2.



Minimalna różnica ciśnień ΔP = P1 - P2 wynosi 1 bar dla przedstawionych wykonań standardowych, niskociśnieniowych i wysokociśnieniowych oraz 0,3 bar dla wskazanych wersji parowych. Wymagany przepływ może wymagać większej różnicy ciśnień, dlatego średnicę sprawdza się na podstawie charakterystyki przepływowej i współczynnika Kvs.



Ta sama średnica może oznaczać inną przepustowość. Dla DN50 współczynnik Kvs reduktora DRV 702/708 wynosi 13 m³/h, parowego DRV 730-D - 12 m³/h, a DRV 732-D/738-D - 14 m³/h. Kvs jest współczynnikiem przepustowości; rzeczywisty przepływ zależy również od medium i warunków pracy.

Uszczelnienia dobierane do medium i temperatury

Dobór uszczelnień obejmuje temperaturę procesu, skład medium oraz warunki mycia instalacji. Dla przedstawionych wykonań katalogowych dostępne są następujące zakresy:

Materiał uszczelnień Zakres temperatur Wykonanie
NBR -15 do +100°C Wybrane wersje do cieczy, powietrza i gazów obojętnych
FKM -10 do +190°C Wybrane wersje do cieczy i gazów, przy potwierdzonej zgodności chemicznej
EPDM -30 do +130°C Wybrane wersje, w tym wykonania z uszczelnieniami zgodnymi z FDA
PTFE / EPDM -30 do +150°C Wersje parowe DRV 730-D, 732-D i 738-D
PTFE / EPDM / FEPM +20 do +200°C Wersje parowe DRV 730-D, 732-D i 738-D

Zakresy temperatur odpowiadają materiałom i wykonaniom wskazanym w kartach producenta.



Ograniczenia zależą także od konstrukcji i średnicy. DRV 703/773 z EPDM mają zakres -30 do +75°C. W DRV 724/725 EPDM jest przewidziane wyłącznie dla DN40 i DN50, a w DRV 750 opcja NBR obejmuje DN15-DN32. Wymagania dotyczące kontaktu z żywnością należy przypisać do konkretnej konfiguracji materiałowej i wymaganej dokumentacji.

Konstrukcja przygotowana do regulacji i serwisu

W wykonaniach ze stali nierdzewnej korpus jest wykonany z gatunku 1.4408, a metalowe części wewnętrzne mające kontakt z medium - z 1.4404. Modele DRV 703/773 mają odmienną konfigurację: pokrywę sprężyny z tworzywa oraz części wewnętrzne z tworzywa i stali nierdzewnej.



Układ kompensacji ciśnienia wejściowego ogranicza wpływ zmian P1 na regulację po stronie wylotowej. Ciśnienie P2 można płynnie nastawiać w zakresie właściwym dla danego modelu. Wymienny wkład wewnętrzny typu cartridge ułatwia obsługę serwisową i wymianę elementów roboczych.



Przedstawione modele nieparowe mają wbudowany filtr siatkowy. Przyłącza manometru G 1/4″ po obu stronach korpusu umożliwiają pomiar ciśnienia wylotowego. Opcjonalnie dostępny jest manometr nierdzewny Ø63 mm, z zakresem pomiarowym dobranym do nastawy reduktora.

Przyłącza gwintowane dopasowane do instalacji

  • Gwint wewnętrzny G według ISO 228: od G 1/2″ do G 2″, zależnie od modelu.

  • Gwint zewnętrzny R według ISO 7: od R 1/2″ do R 2″ w odpowiednich wersjach -R.

  • NPT według ASME B1.20.1: opcja w wybranych wykonaniach.

Producent dopuszcza różne pozycje montażowe i preferuje montaż pionowy. Przy projektowaniu zabudowy warto pozostawić dostęp do nastawy, manometru oraz elementów wymagających obsługi serwisowej.

Przekaż punkt pracy - dobierzemy wykonanie

Aby wskazać reduktor do Twojej instalacji, prześlij:

  • Medium: nazwę, skład i - jeśli ma znaczenie - stężenie.

  • Ciśnienie przed reduktorem P1: minimalne, typowe i maksymalne.

  • Wymagane ciśnienie za reduktorem P2: wartość nastawy lub potrzebny zakres regulacji.

  • Przepływ: minimalny, roboczy i maksymalny; dla gazów również warunki odniesienia, a dla pary jej rodzaj i wymagany strumień masowy.

  • Temperaturę: podczas pracy oraz mycia instalacji, wraz z rodzajem środków myjących.

  • Przyłącza: wielkość, gwint wewnętrzny lub zewnętrzny oraz standard.

  • Wymagania dodatkowe: materiał uszczelnień, manometr i wymaganą dokumentację.

Na podstawie tych danych dobierzemy zakres nastawy, średnicę i konfigurację materiałową oraz przygotujemy ofertę na odpowiednie wykonanie.



Zapytaj o dobór reduktora.

Informacje na stronie nie stanowią oferty w rozumieniu art. 66 k.c., lecz zaproszenie do zawarcia umowy, zgodnie z art. 71 k.c. Zdjęcia i dane mają charakter poglądowy. Ze względu na ciągłe udoskonalanie produktów, rzeczywisty wygląd lub detale mogą nieznacznie odbiegać od prezentowanych. Prosimy o weryfikację specyfikacji z działem handlowym.
