Zawory odpowietrzające

Poszczególne wersje zaworów odpowietrzających realizują różne zadania. Dlatego ich wyboru nie należy sprowadzać wyłącznie do średnicy przyłącza.

Zawór podciśnieniowy typu 646 otwiera drogę dopływu powietrza, gdy ciśnienie wewnątrz zbiornika spada. Może pracować tam, gdzie sposób odprowadzania nadmiaru gazu rozwiązano osobno.

Stałoprogowy zawór nadciśnieniowo-podciśnieniowy typu 645 reaguje w obu kierunkach. Odprowadza gaz przy wzroście ciśnienia oraz umożliwia jego dopływ w przypadku powstania podciśnienia. W standardowym wykonaniu ciśnienie otwarcia wynosi 0,02 bar, a ciśnienie zamknięcia 0,01 bar.

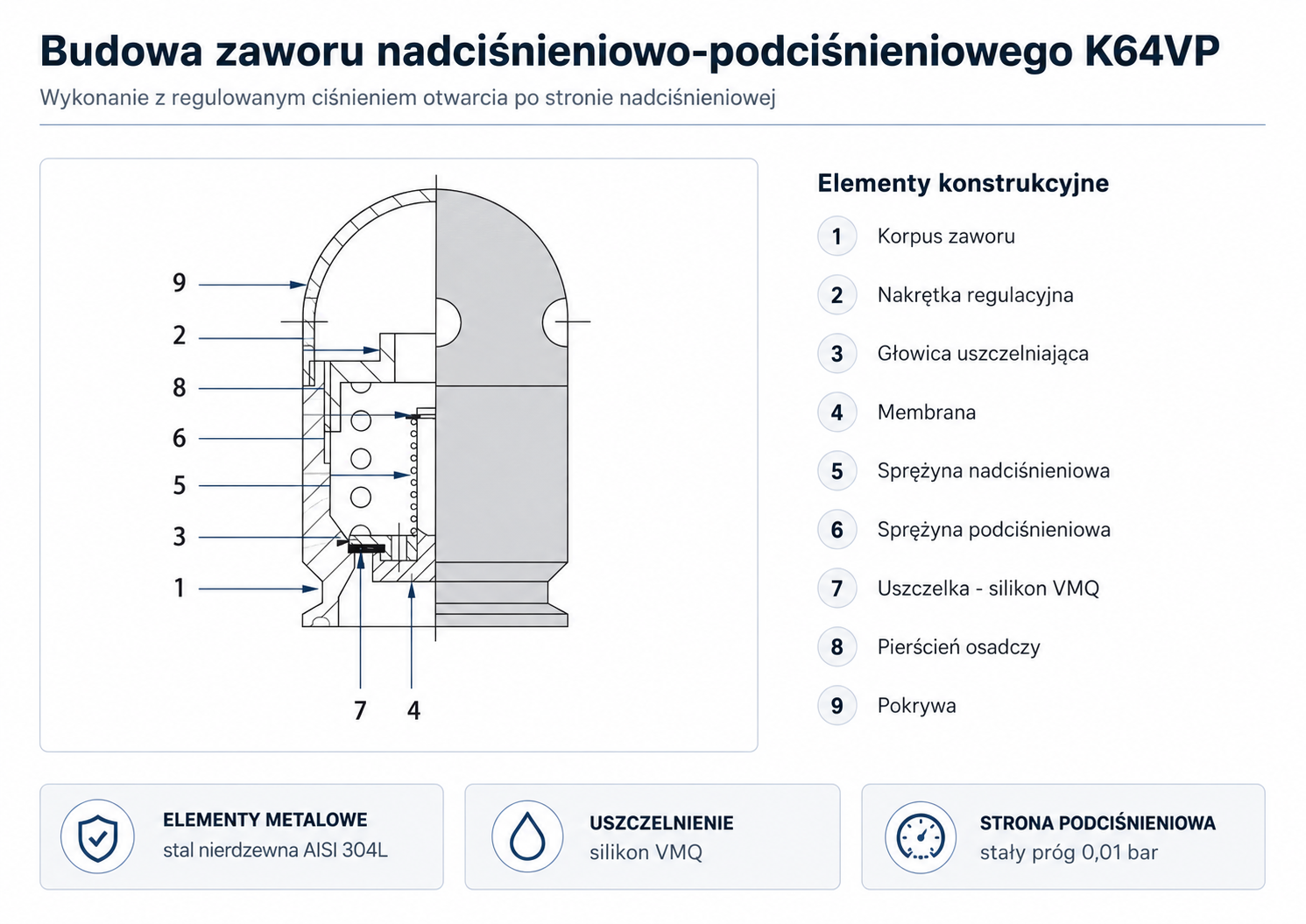

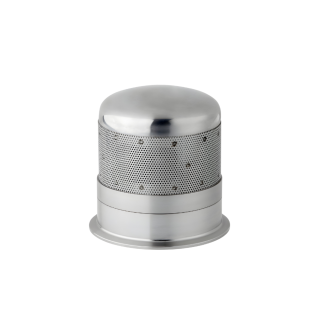

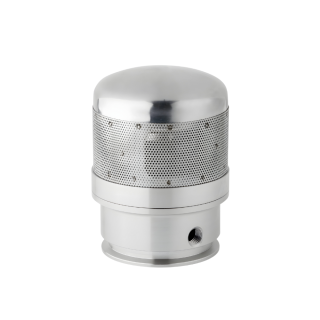

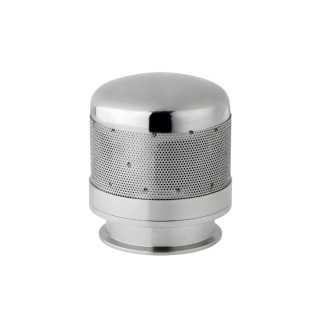

Zawór nadciśnieniowo-podciśnieniowy typu K64VP również realizuje obie funkcje, ale umożliwia regulację ciśnienia otwarcia po stronie nadciśnieniowej. Próg działania po stronie podciśnieniowej pozostaje stały i wynosi 0,01 bar.

K64VP jest przeznaczony do zbiorników, w których wymagane ciśnienie otwarcia jest wyższe niż w wykonaniu stałoprogowym i powinno zostać dobrane do parametrów konkretnego urządzenia. Mechanizm sprężynowy działa samoczynnie i nie wymaga zewnętrznego napędu.

Po przekroczeniu ustawionego ciśnienia zawór otwiera drogę odprowadzenia gazu. Po powrocie ciśnienia do zakresu roboczego zamyka się ponownie. Jeżeli w zbiorniku powstanie nadmierne podciśnienie, niezależna strona podciśnieniowa umożliwia dopływ powietrza.

Dla wszystkich wielkości próg działania przy podciśnieniu jest stały i wynosi 0,01 bar. Opcjonalna podkładka dystansowa zwiększa zakres regulacji po stronie nadciśnieniowej.

Przed uruchomieniem trzeba potwierdzić rzeczywistą nastawę w odniesieniu do dopuszczalnego ciśnienia zbiornika. Zawór nie jest fabrycznie konfigurowany automatycznie do parametrów urządzenia, na którym zostanie zamontowany.

Korpus, pokrywa, elementy regulacyjne, membrana oraz obie sprężyny są wykonywane ze stali nierdzewnej AISI 304L. Uszczelnienie stanowi silikon VMQ.

Zawór jest dostępny w wielkościach 1½″, 2″ i 2½″, z końcówkami do spawania albo króćcami do połączeń zaciskowych typu Clamp. Zakres temperatury pracy wynosi od -10 do +95°C.

Standardowe wykończenie powierzchni odpowiada ziarnu 150 i chropowatości Ra 0,76-0,89 µm. Parametry materiałowe i temperaturowe należy rozpatrywać łącznie, ze szczególnym uwzględnieniem zgodności silikonu VMQ z gazem, oparami produktu oraz środkami stosowanymi do czyszczenia.

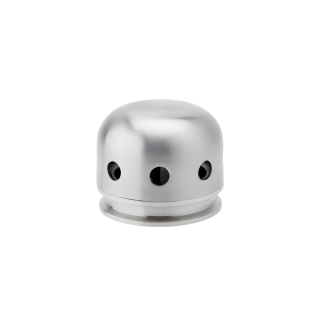

Wykonanie stałoprogowe jest przeznaczone do aplikacji, w których nie jest potrzebna indywidualna regulacja ciśnienia otwarcia. Zawór otwiera się przy 0,02 bar i zamyka po obniżeniu ciśnienia do 0,01 bar.

Korpus jest wykonywany ze stali nierdzewnej AISI 304L, a standardowy układ uszczelnienia obejmuje elementy z NBR. Dostępne są końcówki do spawania oraz króćce do połączeń Clamp, w zakresie od 1½″ do 2½″.

Wersji tej nie należy utożsamiać z K64VP. Różnią się one charakterystyką działania, materiałem uszczelnienia, wykończeniem powierzchni oraz zakresem regulacji.

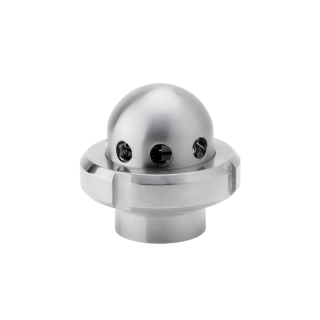

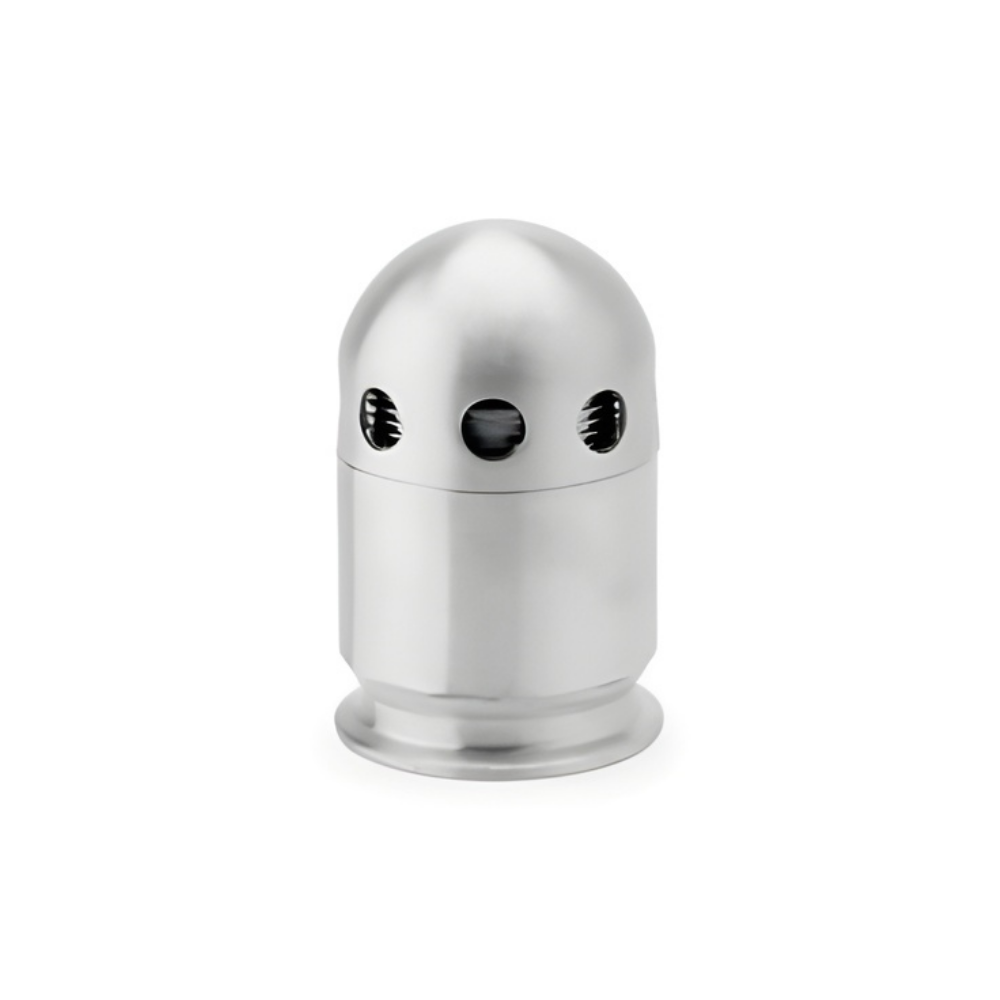

Zawór podciśnieniowy realizuje tylko funkcję napowietrzania. Otwiera się, gdy spadek ciśnienia wewnątrz zbiornika osiągnie wartość wynikającą z charakterystyki zaworu. Po wyrównaniu warunków zamyka drogę dopływu powietrza.

Takie wykonanie może być stosowane, gdy zabezpieczenie strony nadciśnieniowej zrealizowano za pomocą osobnego elementu instalacji. Przed wyborem trzeba sprawdzić zarówno wymagany przepływ powietrza, jak i dopuszczalne podciśnienie zbiornika.

Ciśnienie otwarcia mówi, kiedy mechanizm zaczyna działać. Nie określa jednak ilości gazu, którą zawór może odprowadzić lub dopuścić w jednostce czasu.

Także jednakowy rozmiar przyłącza nie oznacza jednakowej wydajności. Podane dla K64VP wartości 480, 1200 i 3000 l/h powinny zostać porównane z maksymalną wymaganą wymianą gazu oraz warunkami, dla których określono przepustowość.

Dobór należy przeprowadzić dla najbardziej wymagającego zdarzenia: maksymalnej prędkości napełniania, opróżniania za pomocą pompy, powstawania gazu albo zmniejszenia objętości fazy gazowej podczas chłodzenia lub kondensacji pary.

Do zapytania warto dołączyć:

• rodzaj i pojemność zbiornika;
• dopuszczalne nadciśnienie i podciśnienie;
• maksymalną prędkość napełniania i opróżniania;
• rodzaj gazu lub oparów znajdujących się nad produktem;
• temperaturę pracy i warunki czyszczenia;
• informację o utrzymywaniu atmosfery ochronnej;
• wymagany zakres regulacji ciśnienia otwarcia;
• wielkość i rodzaj przyłącza.

Pozwala to wybrać nie tylko właściwą średnicę, lecz przede wszystkim odpowiednią funkcję, charakterystykę ciśnieniową i wydajność zaworu.
