Obejmy aluminiowe do rur

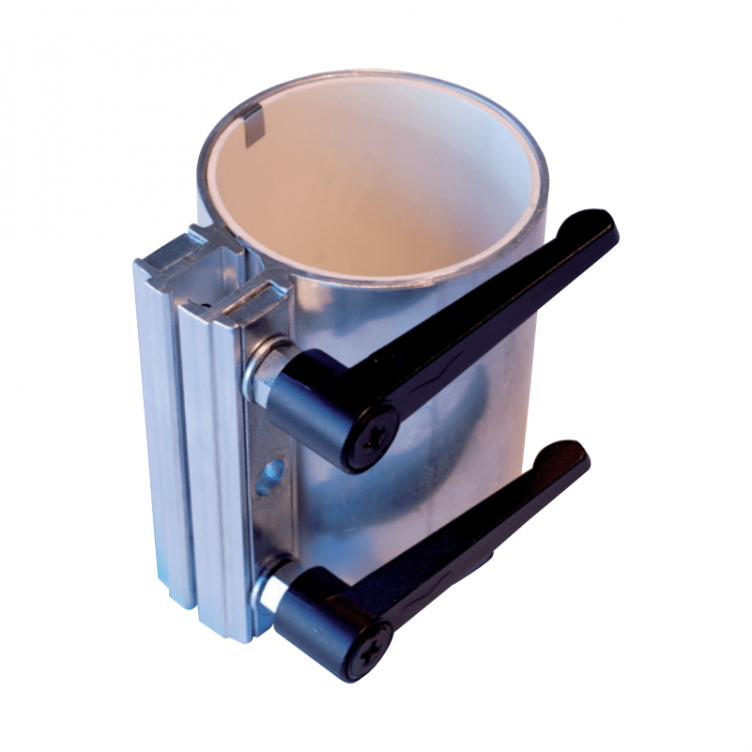

Szybkozłącza rurowe aluminiowe DVK-HD QC

  • Materiał obudowy: stop aluminium AlMgSi 0.5 F22
  • Do rur o średnicach zewnętrznych: od 60.3 mm do 168.3 mm
  • Próżnia: do 0.2 bar
  • Ciśnienie: do 2.0 bar (w zależności od rozmiaru)
  • Uszczelka standardowa: EPDM (biała, -30°C /+120°C - bezpieczna dla żywności) lub nitryl (biała, -20°C /+80°C - bezpieczna dla żywności)
  • Obejma testowana przez TÜV
  • Wyposażone w pasek uziemiający

Szybkozłącza DVK-HD QC do transportu pneumatycznego

Szybkozłącza rurowe aluminiowe DVK-HD QC idealnie nadają się do szybkiego i bezpiecznego montażu rurociągów transportu pneumatycznego. Złącza zamyka się za pomocą dwóch dźwigni zaciskowych, które mogą zostać zablokowane w dowolnym położeniu przez proste pociągnięcie do góry. Szybkozłącza DVK-HD QC świetnie sprawdzają się w sytuacjach, gdy konieczna jest naprawa lub szybka zmiana przebiegu rurociągu.

Jak zbudowane są złącza DVK-HD?

Obejmy DVK-HD QC tworzone są z myślą o wygodzie użytkowania oraz sprawnym montażu i demontażu rurociągu. Trwała, aluminiowa konstrukcja gwarantuje długą żywotność produktu oraz estetyczny wygląd. Uszczelka znajdująca się w otworze rurowym wyposażona jest w miedziany pasek uziemiający zapewniający bezpieczeństwo użytkowania. Obejmy DVK-HD QC produkowane są w wersjach dla rur o średnicach od 60.3 mm do 168.3 mm.

Tabela wymiarów

L150 mm, 2 śruby zaciskające:

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE

60.3 mm 150 mm

biała, EPDM

nitryl

 0.2 bar 2.0 bar
70.0 mm 150 mm nitryl 0.2 bar 2.0 bar
75.0 mm 150 mm biała, EPDM 0.2 bar 2.0 bar
76.1 mm 150 mm  nitryl 0.2 bar 2.0 bar
80.0 mm 150 mm nitryl 0.2 bar 1.5 bar
82.0 mm 150 mm biała, EPDM 0.2 bar 1.5 bar
84.0 mm 150 mm  nitryl 0.2 bar 1.5 bar
85.0 mm 150 mm biała, EPDM 0.2 bar 1.5 bar
88.9 mm 150 mm nitryl 0.2 bar 1.5 bar
90.0 mm 150 mm biała, EPDM 0.2 bar 1 bar
100 mm 150 mm nitryl 0.2 bar 1 bar
101.6 mm 150 mm nitryl 0.2 bar 1 bar
104.0 mm 150 mm nitryl 0.2 bar 1.5 bar
106.0 mm 150 mm biała, EPDM 0.2 bar 1 bar
108.0 mm 150 mm nitryl 0.2 bar 0.5 bar
110.0 mm 150 mm biała, EPDM 0.2 bar 0.5 bar
114.3 mm 150 mm nitryl 0.2 bar 0.5 bar
125 mm 150 mm nitryl 0.2 bar 0.5 bar
127 mm 150 mm nitryl 0.2 bar 0.5 bar
129 mm 150 mm nitryl 0.2 bar 0.5 bar
133 mm 150 mm nitryl 0.2 bar 0.5 bar
139.7 mm 150 mm nitryl 0.2 bar 0.5 bar
154.0 mm 150 mm nitryl 0.2 bar 0.5 bar
159.0 mm 150 mm nitryl 0.2 bar 0.5 bar
168.3 mm 150 mm nitryl 0.2 bar 0.5 bar

L200 mm, 2 śruby zaciskające:

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE

60.3 mm 200 mm

biała, EPDM

nitryl

 0.2 bar 2.0 bar
70.0 mm 200 mm nitryl 0.2 bar 2.0 bar
75.0 mm 200 mm biała, EPDM 0.2 bar 2.0 bar
76.1 mm 200 mm  nitryl 0.2 bar 2.0 bar
80.0 mm 200 mm nitryl 0.2 bar 1.5 bar
82.0 mm 200 mm biała, EPDM 0.2 bar 1.5 bar
84.0 mm 200 mm  nitryl 0.2 bar 1.5 bar
85.0 mm 200 mm biała, EPDM 0.2 bar 1.5 bar
88.9 mm 200 mm nitryl 0.2 bar 1.5 bar
90.0 mm 200 mm biała, EPDM 0.2 bar 1 bar
100 mm 200 mm nitryl 0.2 bar 1 bar
101.6 mm 200 mm nitryl 0.2 bar 1 bar
104.0 mm 200 mm nitryl 0.2 bar 1.0 bar
106.0 mm 200 mm biała, EPDM 0.2 bar 1 bar
108.0 mm 200 mm nitryl 0.2 bar 0.5 bar
110.0 mm 200 mm biała, EPDM 0.2 bar 0.5 bar
114.3 mm 200 mm nitryl 0.2 bar 0.5 bar
125 mm 200 mm nitryl 0.2 bar 0.5 bar
127 mm 200 mm nitryl 0.2 bar 0.5 bar
129 mm 200 mm nitryl 0.2 bar 0.5 bar
133 mm 200 mm nitryl 0.2 bar 0.5 bar
139.7 mm 200 mm nitryl 0.2 bar 0.5 bar
154.0 mm 200 mm nitryl 0.2 bar 0.5 bar
159.0 mm 200 mm nitryl 0.2 bar 0.5 bar
168.3 mm 200 mm nitryl 0.2 bar 0.5 bar

Zastosowanie

Szybkozłącza DVK-HD to doskonałe rozwiązanie dla zakładów wykorzystujących ciśnieniowe linie przesyłowe transportu pneumatycznego. Świetnie sprawdzą się również w przedsiębiorstwach oraz ośrodkach badawczo-rozwojowych, gdzie często dokonuje się modyfikacji biegu rurociągu.



Uwaga: produkt dostępny wyłącznie na indywidualne zamówienie.

Uwaga! Szybkozłącza rurowe aluminiowe DVK-HD QC nie nadają się do łączenia rur w rurociągach transportujących płyny i ciecze. Do mediów płynnych przeznaczone są obejmy wysokociśnieniowe
