Obejmy aluminiowe do rur

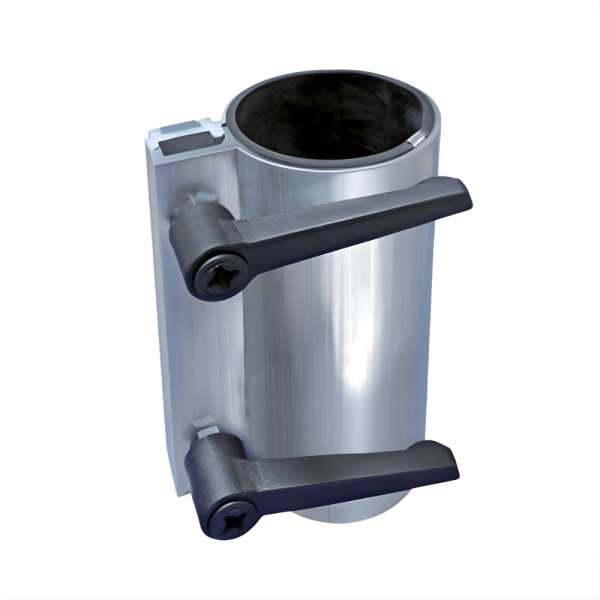

Szybkozłącza rurowe aluminiowe DVK-6 QC

  • Materiał obudowy: stop aluminium AlMgSi 0.5 F22
  • Do rur o średnicach zewnętrznych: od 33.7 do 110.0 mm
  • Dostępne długości: 150 mm (dłuższe opcjonalnie)
  • Próżnia: do 0.4 bar
  • Ciśnienie: do 2.0 bar
  • Uszczelka standardowa: guma naturalna (czarna, -20°C/+60°C)

  • Wyposażone w pasek uziemiający

Szybkozłącza DVK-6 QC - cechy, dostępne uszczelki

Szybkozłącza aluminiowe DVK6QC przyspieszają montaż rurociągów transportu pneumatycznego. Dźwignia zaciskowa może zostać zablokowana w dowolnym położeniu przez proste pociągnięcie do góry. Duża siła mocowania powstaje dzięki optymalnej długości dźwigni.



Cechy produktu:

  • masywne zaciski aluminiowe (podwójnie zabezpieczone)
  • bardzo łatwe w montażu

Dostępne uszczelki:

  • standard: guma naturalna (czarna, -20°C/+60°C)
  • opcjonalnie: EPDM (biała, -30°C/+120°C - bezpieczna dla żywności)
  • opcjonalnie: silikon (-60°C/+200°C - bezpieczna dla żywności)

Tabela wymiarów

L150 mm, 2 śruby zaciskające:

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE

38.0 mm 150 mm

czarna, guma naturalna

 0.4 bar 2.0 bar
40.0 mm 150 mm

czarna, guma naturalna

 0.4 bar 2.0 bar
45.0 mm 150 mm

czarna, guma naturalna

 0.4 bar 2.0 bar
48.3 mm 150 mm

czarna, guma naturalna

 0.4 bar 2.0 bar
50.0 mm 150 mm

czarna, guma naturalna

 0.4 bar 2.0 bar
50.8 mm 150 mm

czarna, guma naturalna

 0.4 bar 2.0 bar
54.0 mm 150 mm

czarna, guma naturalna

 0.4 bar 2.0 bar
60.3 mm 150 mm

czarna, guma naturalna

 0.4 bar 2.0 bar
63.5 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
65.0 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
70,0 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
76.1 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
80.0 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
84.0 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
88.9 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
100.0 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
101.6 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
104.0 mm 150 mm czarna, guma naturalna 0.4 bar 1.0 bar
108.0 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar
110.0 mm 150 mm czarna, guma naturalna 0.4 bar 2.0 bar

EPDM

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE

38.0 mm 150 mm

biała, EPDM

 0.4 bar 2.0 bar
40.0 mm 150 mm

biała, EPDM

 0.4 bar 2.0 bar
45.0 mm 150 mm

biała, EPDM

 0.4 bar 2.0 bar
48.3 mm 150 mm

biała, EPDM

 0.4 bar 2.0 bar
50.0 mm 150 mm

biała, EPDM

 0.4 bar 2.0 bar
50.8 mm 150 mm

biała, EPDM

 0.4 bar 2.0 bar
54.0 mm 150 mm

biała, EPDM

 0.4 bar 2.0 bar
60.3 mm 150 mm

biała, EPDM

 0.4 bar 2.0 bar
63.5 mm 150 mm biała, EPDM 0.4 bar 2.0 bar
65.0 mm 150 mm biała, EPDM 0.4 bar 2.0 bar
70,0 mm 150 mm biała, EPDM 0.4 bar 2.0 bar
76.1 mm 150 mm biała, EPDM 0.4 bar 2.0 bar
80.0 mm 150 mm biała, EPDM 0.4 bar 2.0 bar
84.0 mm 150 mm biała, EPDM 0.4 bar 2.0 bar
88.9 mm 150 mm biała, EPDM 0.4 bar 0.8 bar
100.0 mm 150 mm biała, EPDM 0.4 bar 2.0 bar
101.6 mm 150 mm biała, EPDM 0.4 bar 2.0 bar
104.0 mm 150 mm biała, EPDM 0.2 bar 1.0 bar
108.0 mm 150 mm biała, EPDM 0.4 bar 2.0 bar
110.0 mm 150 mm biała, EPDM 0.4 bar 2.0 bar

Uwaga! Szybkozłącza rurowe aluminiowe DVK-6 QC nie nadają się do łączenia rur w rurociągach transportujących płyny i ciecze. Do mediów płynnych przeznaczone są obejmy wysokociśnieniowe
