Obejmy rurowe wysokociśnieniowe aluminiowe DVK-HD

obejmy rurowe wysokociśnieniowe aluminiowe DVK-HD
obejmy rurowe wysokociśnieniowe aluminiowe DVK-HD
  • Materiał obudowy: stop aluminium AlMgSi 0.5 F22
  • Do rur o średnicach zewnętrznych: od 60.3 mm do 206.0 mm
  • Dostępne długości: 100, 150 lub 200 mm (opcjonalnie dłuższe)
  • Opcjonalnie: wersja anodowana do użytku na zewnątrz
  • Próżnia: do 0.8 bar (w zależności od rozmiaru)
  • Ciśnienie: do 18.0 bar (w zależności od rozmiaru)
  • Uszczelka standardowa: EPDM (biała, -30°C /+120°C - bezpieczna dla żywności) lub nitryl (biała, -20°C /+80°C - bezpieczna dla żywności)

  • Wyposażone w pasek uziemiający



zapytaj o produktInstrukcja instalacji

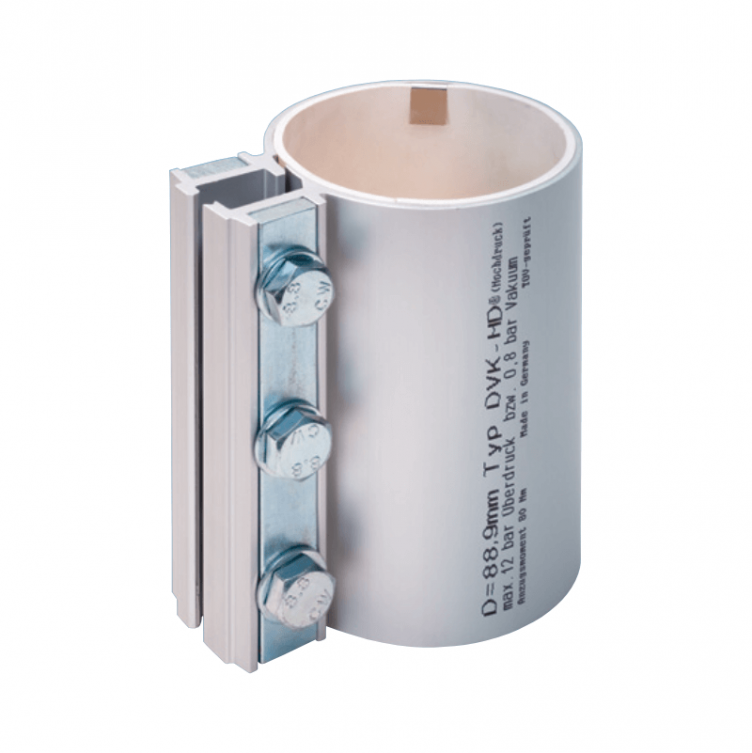

Obejmy DVK-HD

Obejmy rurowe wysokociśnieniowe aluminiowe DVK-HD doskonale nadają się do szybkiego i pewnego montażu rurociągów transportu pneumatycznego materiałów sypkich. Obejmy rurowe wysokociśnieniowe aluminiowe DVK-HD sprawdzą się wszędzie tam, gdzie wysokie ciśnienie wyklucza możliwość zastosowania standardowych obejm.



Cechy produktu:

  • masywne zaciski aluminiowe (podwójnie zabezpieczone)
  • bardzo łatwe w montażu



Dostępne uszczelki:

  • standard: EPDM (biała, -30°C/+120°C - bezpieczna dla żywności)
  • standard: nitryl (biała, -20°C /+80°C)
  • opcjonalnie: silikon (-60°C/+200°C - bezpieczna dla żywności)
  • opcjonalnie: Viton (-20°C/+250°C - duża odporność na czynniki chemiczne)

Uwaga: Przed użyciem prosimy koniecznie zapoznać się z instrukcją instalacji!



Tabela wymiarów

L100 mm, 2 śruby zaciskające:



ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE WAGA
60.3 mm 100 mm biała, nitryl 0.6 bar 8.0 bar 0.8 kg
70.0 mm 100 mm biała, nitryl 0.6 bar 8.0 bar 0.8 kg
76.1 mm 100 mm biała, nitryl 0.6 bar 7.0 bar 0.8 kg
80.0 mm 100 mm biała, nitryl 0.6 bar 6.0 bar 0.8 kg
84.0 mm 100 mm biała, nitryl 0.6 bar 6.0 bar 0.8 kg
88.9 mm 100 mm biała, nitryl 0.6 bar 6.0 bar 0.9 kg
100.0 mm 100 mm biała, nitryl 0.6 bar 5.0 bar 0.9 kg
101.6 mm 100 mm biała, nitryl 0.6 bar 5.0 bar 0.9 kg
104.0 mm 100 mm biała, nitryl 0.6 bar 5.0 bar 0.9 kg
108.0 mm 100 mm biała, nitryl 0.6 bar 4.0 bar 1.0 kg
114.3 mm 100 mm biała, nitryl 0.6 bar 1.0 bar 1.0 kg



L150 mm, 3 śruby zaciskające:



ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE WAGA
60.3 mm 150 mm biała, nitryl 0.8 bar 18.0 bar 1.1 kg
70.0 mm 150 mm biała, nitryl 0.8 bar 18.0 bar 1.1 kg
76.1 mm 150 mm biała, nitryl 0.8 bar 18.0 bar 1.2 kg
80.0 mm 150 mm biała, nitryl 0.8 bar 16.0 bar 1.2 kg
84.0 mm 150 mm biała, nitryl 0.8 bar 12.0 bar 1.2 kg
85.0 mm 150 mm biała, EPDM 0.8 bar 12.0 bar 1.2 kg
88.9 mm 150 mm biała, nitryl 0.8 bar 12.0 bar 1.3 kg
90.0 mm 150 mm biała, EPDM 0.8 bar 10.0 bar 1.2 kg
100.0 mm 150 mm biała, nitryl 0.8 bar 10.0 bar 1.4 kg
101.6 mm 150 mm biała, nitryl 0.8 bar 10.0 bar 1.4 kg
104.0 mm 150 mm biała, nitryl 0.8 bar 10.0 bar 1.4 kg
106.0 mm 150 mm biała EPDM 0.8 bar 8.0 bar 1.3 kg
108.0 mm 150 mm biała, nitryl 0.8 bar 10.0 bar 1.5 kg
110.0 mm 150 mm biała, EPDM 0.8 bar 8.0 bar 1.4 kg
114.3 mm 150 mm biała, nitryl 0.8 bar 9.0 bar 1.5 kg
125.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar 1.6 kg
127.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar 1.8 kg
128.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar 1.7 kg
129.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar 1.7 kg
133.0 mm 150 mm biała, nitryl 0.8 bar 3.0 bar 1.8 kg
139.7 mm 150 mm biała, nitryl 0.8 bar 2.5 bar 1.8 kg
154.0 mm 150 mm biała, nitryl 0.8 bar 2.5 bar 1.9 kg
156.0 mm 150 mm biała, nitryl 0.8 bar 2.5 bar 1.9 kg
159.0 mm 150 mm czarna, guma nat. 0.6 bar 1.0 bar 2.1 kg
159.0 mm 150 mm biała, nitryl 0.8 bar 2.5 bar 2.1 kg
168.3 mm 150 mm biała, nitryl 0.4 bar 1.5 bar 2.1 kg
204.0 mm 150 mm biała, nitryl 0.3 bar 0.8 bar 2.7 kg
206.0 mm 150 mm biała, nitryl 0.3 bar 0.8 bar 2.7 kg



L200 mm, 4 śruby zaciskające:



ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE WAGA
60.3 mm 200 mm biała, nitryl 0.8 bar 20.0 bar 1.5 kg
70.0 mm 200 mm biała, nitryl 0.8 bar 20.0 bar 1.5 kg
76.1 mm 200 mm biała, nitryl 0.8 bar 20.0 bar 1.6 kg
80.0 mm 200 mm biała, nitryl 0.8 bar 18.0 bar 1.6 kg
84.0 mm 200 mm biała, nitryl 0.8 bar 14.0 bar 1.7 kg
85.0 mm 200 mm biała, EPDM 0.8 bar 12.0 bar 1.7 kg
88.9 mm 200 mm biała, nitryl 0.8 bar 14.0 bar 1.7 kg
90.0 mm 200 mm biała, EPDM 0.8 bar 10.0 bar 1.7 kg
100.0 mm 200 mm biała, nitryl 0.8 bar 11.0 bar 1.9 kg
101.6 mm 200 mm biała, nitryl 0.8 bar 11.0 bar 1.9 kg
104.0 mm 200 mm biała, nitryl 0.8 bar 11.0 bar 1.4 kg
106.0 mm 200 mm biała EPDM 0.8 bar 9.0 bar 1.8 kg
108.0 mm 200 mm biała, nitryl 0.8 bar 11.0 bar 2.0 kg
110.0 mm 200 mm biała, EPDM 0.8 bar 9.0 bar 2.0 kg
114.3 mm 200 mm biała, nitryl 0.8 bar 10.0 bar 2.0 kg
125.0 mm 200 mm biała, nitryl 0.6 bar 5.0 bar 2.3 kg
127.0 mm 200 mm biała, nitryl 0.6 bar 5.0 bar 2.3 kg
129.0 mm 200 mm biała, nitryl 0.6 bar 5.0 bar 2.2 kg
133.0 mm 200 mm biała, nitryl 0.6 bar 5.0 bar 2.5 kg
139.7 mm 200 mm biała, nitryl 0.6 bar 4.0 bar 2.5 kg
154.0 mm 200 mm biała, nitryl 0.6 bar 3.0 bar 2.7 kg
159.0 mm 200 mm biała, nitryl 0.6 bar 2.0 bar 2.8 kg
168.3 mm 200 mm biała, nitryl 0.5 bar 2.0 bar 2.8 kg
168.3 mm 300 mm biała, nitryl 0.8 bar 1.5 bar 4.2 kg
204.0 mm 200 mm biała, nitryl 0.3 bar 1.0 bar 3.6 kg
204.0 mm 250 mm biała, nitryl 0.4 bar 1.0 bar 4.5 kg
206.0 mm 200 mm biała, nitryl 0.4 bar 1.0 bar 3.6 kg
