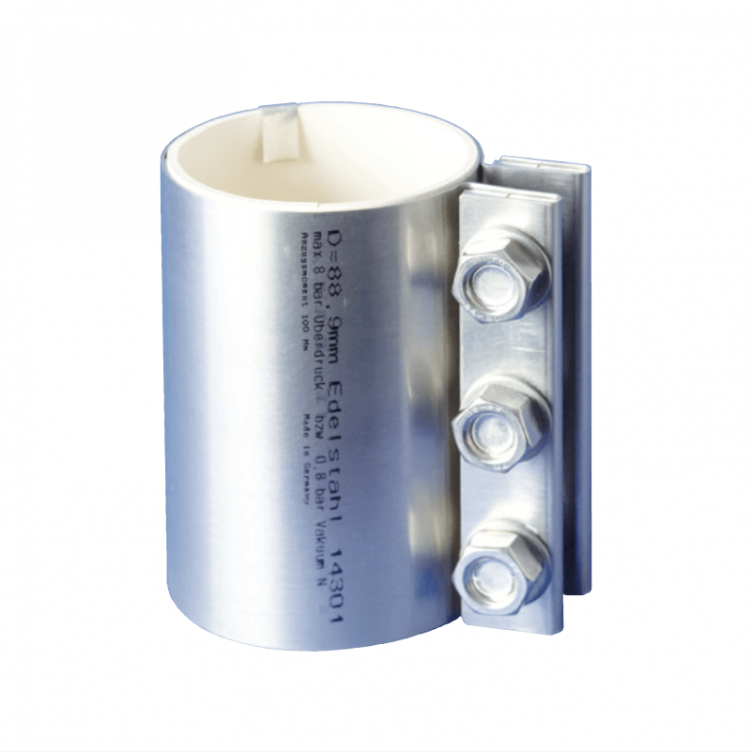

Obejmy rurowe nierdzewne DVK-SS

Materiał obudowy: stal nierdzewna AISI 304 (1.4301)
Do rur o średnicach zewnętrznych: od 70.0 mm do 204.0 mm
Próżnia: do 0.8 bar (w zależności od rozmiaru)
Ciśnienie: do 3.5 bar (w zależności od rozmiaru)
Uszczelka standardowa: nitryl (biała, -20°C /+80°C - bezpieczna dla żywności)
Wyposażone w pasek uziemiający

Obejmy rurowe DVK-SS

Obejmy rurowe nierdzewne DVK-SS zapewniają szczelność instalacji transportu pneumatycznego, a dzięki wykonaniu ze stali nierdzewnej pozwalają na użytkowanie ich również w bardziej wymagających warunkach. Rurociągi budowane przy użyciu obejm nierdzewnych DVK-SS są proste i szybkie zarówno w montażu pierwotnym, jak i później, gdy zachodzi konieczność zmiany trasy przebiegu rurociągu lub wymiany jego elementów.

Cechy produktu:

odporne na promieniowanie UV
masywne zaciski (podwójnie zabezpieczone)
bardzo łatwe w montażu

Budowa obejm rurowych nierdzewnych

Obejmy DVK-SS produkowane są domyślnie ze stali nierdzewnej w gatunku AISI 304/EN 1.4301 (na indywidualne zamówienie dostępne również w wykonaniu AISI 316L lub AISI 316Ti). Zakres wymiarowy obejm uwzględnia średnice rur od 70.0 mm do 206.00 mm. Znajdująca się wewnątrz otworu rurowego uszczelka zapewnia hermetyczność łączenia, a miedziany pasek uziemiający odpowiada za odprowadzenie ładunków elektrostatycznych i bezpieczne użytkowanie.

Odporność

Stal nierdzewna w gatunku AISI 304 (EN 1.4301) odporna jest na wiele czynników agresywnych, mogących wystąpić w środowisku pracy, co czyni obejmy rurowe nierdzewne trwałymi w użyciu elementami konstrukcji rurociągu transportu pneumatycznego. Odporność na czynniki agresywne staje się szczególnie ważna w sytuacjach, gdy zachodzi konieczność poprowadzenia nitek rurociągów transportu pneumatycznego przez obszary narażone na oddziaływanie niekorzystnych czynników atmosferycznych (na przykład promieniowanie UV, kwaśny deszcz) lub też oparów i wyziewów sprzyjających powstawaniu korozji.

Obejmy rurowe nierdzewne - zastosowanie

Obejmy nierdzewne doskonale sprawdzą się podczas transportu materiałów sypkich w zakładach chemicznych, przy produkcji farb oraz tworzyw sztucznych, także w niektórych zakładach przemysłu spożywczego czy paszowego. Świetnie nadają się do budowy rurociągów prowadzonych na zewnątrz i w trudnych warunkach środowiskowych.

Uwaga: produkt dostępny wyłącznie na indywidualne zamówienie.

Tabela wymiarów

Średnica wew. obejmy	L	Uszczelka	Próżnia	Ciśnienie	Materiał
70.0 mm	100 mm	biała, nitryl	0.8 bar	3.0 bar	AISI 304
70.0 mm	150 mm	biała, nitryl	0.8 bar	3.5 bar	AISI 304
70.0 mm	200 mm	biała, nitryl	0.8 bar	3.5 bar	AISI 304
76.1 mm	100 mm	biała, nitryl	0.8 bar	3.0 bar	AISI 304
76.1 mm	150 mm	biała, nitryl	0.8 bar	3.5 bar	AISI 304
76.1 mm	200 mm	biała, nitryl	0.8 bar	3.5 bar	AISI 304
80.0 mm	100 mm	biała, nitryl	0.8 bar	3.0 bar	AISI 304
80.0 mm	150 mm	biała, nitryl	0.8 bar	3.5 bar	AISI 304
80.0 mm	200 mm	biała, nitryl	0.8 bar	3.5 bar	AISI 304
84.0 mm	150 mm	biała, nitryl	0.8 bar	3.5 bar	AISI 304
88.9 mm	100 mm	biała, nitryl	0.8 bar	3.0 bar	AISI 304
88.9 mm	150 mm	biała, nitryl	0.8 bar	3.5 bar	AISI 304
88.9 mm	200 mm	biała, nitryl	0.8 bar	3.5 bar	AISI 304
100.0 mm	150 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
101.6 mm	100 mm	biała, nitryl	0.8 bar	2.0 bar	AISI 304
101.6 mm	150 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
101.6 mm	200 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
104.00 mm	100 mm	biała, nitryl	0.8 bar	2.0 bar	AISI 304
104.00 mm	150 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
104.00 mm	200 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
108.00 mm	100 mm	biała, nitryl	0.8 bar	2.0 bar	AISI 304
108.00 mm	150 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
108.00 mm	200 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
110.0 mm	100 mm	biała, nitryl	0.8 bar	2.0 bar	AISI 304
110.0 mm	150 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
114.3 mm	100 mm	biała, nitryl	0.8 bar	2.0 bar	AISI 304
114.3 mm	150 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
114.3 mm	200 mm	biała, nitryl	0.8 bar	2.5 bar	AISI 304
125.0 mm	150 mm	biała, nitryl	0.8 bar	1.5 bar	AISI 304
127.0 mm	200 mm	biała, nitryl	0.8 bar	1.5 bar	AISI 304
129.0 mm	150 mm	biała, nitryl	0.8 bar	1.5 bar	AISI 304
129.0 mm	200 mm	biała, nitryl	0.8 bar	1.5 bar	AISI 304
133.0 mm	150 mm	biała, nitryl	0.8 bar	1.5 bar	AISI 304
133.0 mm	200 mm	biała, nitryl	0.8 bar	1.5 bar	AISI 304
139.7 mm	150 mm	biała, nitryl	0.8 bar	1.5 bar	AISI 304
139.7 mm	200 mm	biała, nitryl	0.8 bar	1.5 bar	AISI 304
150.0 mm	150 mm	biała, nitryl	0.8 bar	1.5 bar	AISI 304
154.0 mm	150 mm	biała, nitryl	0.8 bar	1.0 bar	AISI 304
154.0 mm	200 mm	biała, nitryl	0.8 bar	1.0 bar	AISI 304
154.0 mm	250 mm	biała, nitryl	0.8 bar	1.0 bar	AISI 304
159.0 mm	200 mm	biała, nitryl	0.8 bar	1.0 bar	AISI 304
168.3 mm	150 mm	biała, nitryl	0.4 bar	1.5 bar	AISI 304
168.3 mm	200 mm	biała, nitryl	0.4 bar	1.5 bar	AISI 304
204.0 mm	200 mm	biała, nitryl	0.4 bar	1.0 bar	AISI 304
204.0 mm	250 mm	biała, nitryl	0.4 bar	1.0 bar	AISI 304
