Obejmy aluminiowe do rur

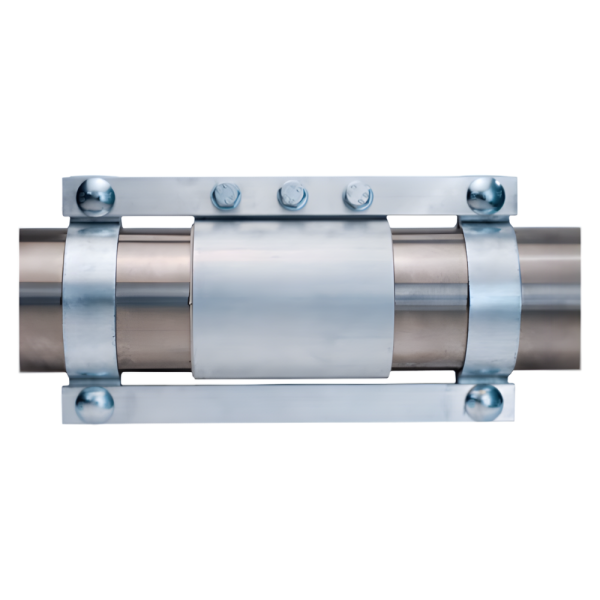

Obejmy rurowe aluminiowe z odciążeniem DVK-HD TR

  • Materiał obudowy: stop aluminium AlMgSi 0.5 F22
  • Do rur o średnicach zewnętrznych: od 60.3 mm do 206.0 mm
  • Dostępne długości: 100, 150 lub 200 mm
  • Zaciski mocujące listwy: stal galwanizowana
  • Próżnia: do 0.8 bar
  • Ciśnienie: do 20.0 bar (w zależności od rozmiaru)
  • Uszczelka standardowa: EPDM (biała, -30°C /+120°C - bezpieczna dla żywności) lub nitryl (biała, -20°C /+80°C - bezpieczna dla żywności)

  • Wyposażone w pasek uziemiający

Obejmy z odciążeniem DVK-HD TR

Obejmy rurowe aluminiowe z odciążeniem DVK-HD TR idealnie nadają się do szybkiego i bezpiecznego montażu rurociągów transportu pneumatycznego. Konstrukcja części mostkowej zabezpiecza obejmę przed siłami osiowymi.



Cechy produktu:

  • masywne zaciski aluminiowe (podwójnie zabezpieczone)
  • bardzo łatwe w montażu



Dostępne uszczelki:

  • standard: EPDM (biała, -30°C/+120°C - bezpieczna dla żywności)
  • standard: nitryl (biała, -20°C /+80°C)
  • opcjonalnie: silikon (-60°C/+200°C - bezpieczna dla żywności)
  • opcjonalnie: Viton (-20°C/+250°C - duża odporność na czynniki chemiczne)

Mostki odciążające można zamontować na istniejących połączeniach zrealizowanych z użyciem obejm typu DVK-HD.

Tabela wymiarów

L150 mm, 3 śruby zaciskające:

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE

60.3 mm 150 mm biała, nitryl 0.8 bar 16.0 bar
70.0 mm 150 mm biała, nitryl 0.8 bar 18.0 bar
76.1 mm 150 mm biała, nitryl 0.8 bar 18.0 bar
80.0 mm 150 mm biała, nitryl 0.8 bar 16.0 bar
84.0 mm 150 mm biała, nitryl 0.8 bar 12.0 bar
88.9 mm 150 mm biała, nitryl 0.8 bar 12.0 bar
100.0 mm 150 mm biała, nitryl 0.8 bar 10.0 bar
101.6 mm 150 mm biała, nitryl 0.8 bar 10.0 bar
104.0 mm 150 mm biała, nitryl 0.8 bar 10.0 bar
108.0 mm 150 mm biała, nitryl 0.8 bar 10.0 bar
114.3 mm 150 mm biała, nitryl 0.8 bar 9.0 bar
125.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar
127.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar
129.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar
133.0 mm 150 mm biała, nitryl 0.8 bar 3.0 bar
139.7 mm 150 mm biała, nitryl 0.8 bar 2.5 bar
154.0 mm 150 mm biała, nitryl 0.8 bar 2.5 bar
168.0 mm 150 mm biała, nitryl 0.8 bar 2.5 bar
204.0 mm 150 mm biała, nitryl 0.8 bar na życzenie
206.0 mm 150 mm biała, nitryl 0.8 bar na życzenie

L200 mm, 4 śruby zaciskające:

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE

60.3 mm 200 mm biała, nitryl 0.8 bar 20.0 bar
70.0 mm 200 mm biała, nitryl 0.8 bar 20.0 bar
76.1 mm 200 mm biała, nitryl 0.8 bar 22.0 bar
80.0 mm 200 mm biała, nitryl 0.8 bar 18.0 bar
84.0 mm 200 mm biała, nitryl 0.8 bar 14.0 bar
88.9 mm 200 mm biała, nitryl 0.8 bar 14.0 bar
100.0 mm 200 mm biała, nitryl 0.8 bar 11.0 bar
101.6 mm 200 mm biała, nitryl 0.8 bar 11.0 bar
104.0 mm 200 mm biała, nitryl 0.8 bar 11.0 bar
108.0 mm 200 mm biała, nitryl 0.8 bar 11.0 bar
114.3 mm 200 mm biała, nitryl 0.8 bar 10.0 bar
125.0 mm 200 mm biała, nitryl 0.8 bar 5.0 bar
127.0 mm 200 mm biała, nitryl 0.8 bar 5.0 bar
129.0 mm 200 mm biała, nitryl 0.8 bar 5.0 bar
133.0 mm 200 mm biała, nitryl 0.8 bar 4.5 bar
139.7 mm 200 mm biała, nitryl 0.8 bar 4.0 bar
154.0 mm 200 mm biała, nitryl 0.8 bar 4.0 bar
168.0 mm 200 mm biała, nitryl 0.8 bar 4.0 bar
204.0 mm 200 mm biała, nitryl 0.8 bar na życzenie
206.0 mm 200 mm biała, nitryl 0.8 bar na życzenie

EPDM

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE

85.0 mm 150 mm biała, EPDM 0.8 bar 12.0 bar
85.0 mm 200 mm biała, EPDM 0.8 bar 14.0 bar
90.0 mm 150 mm biała, EPDM 0.8 bar 9.0 bar
90.0 mm 200 mm biała, EPDM 0.8 bar 10.0 bar
106.0 mm 150 mm biała, EPDM 0.8 bar 8.0 bar
106.0 mm 200 mm biała, EPDM 0.8 bar 9.0 bar
110.0 mm 150 mm biała, EPDM 0.8 bar 8.0 bar
110.0 mm 200 mm  biała, EPDM 0.8 bar 9.0 bar

Uwaga! Obejmy rurowe aluminiowe z odciążeniem DVK-HD TR nie nadają się do łączenia rur w rurociągach transportujących płyny i ciecze. Do mediów płynnych przeznaczone są obejmy wysokociśnieniowe
