Obejmy aluminiowe do rur

Obejmy rurowe aluminiowe DVK-6 FIX

  • Materiał obudowy: stop aluminium AlMgSi 0.5 F22
  • Do rur o średnicach zewnętrznych: od 38.0 do 100.0 mm
  • Dostępne długości: 100 mm
  • Próżnia: do 0.4 bar
  • Ciśnienie: do 2.0 bar
  • Uszczelka standardowa: EPDM (biała, -30°C/+120°C - bezpieczna dla żywności)

  • Wyposażone w pasek uziemiający

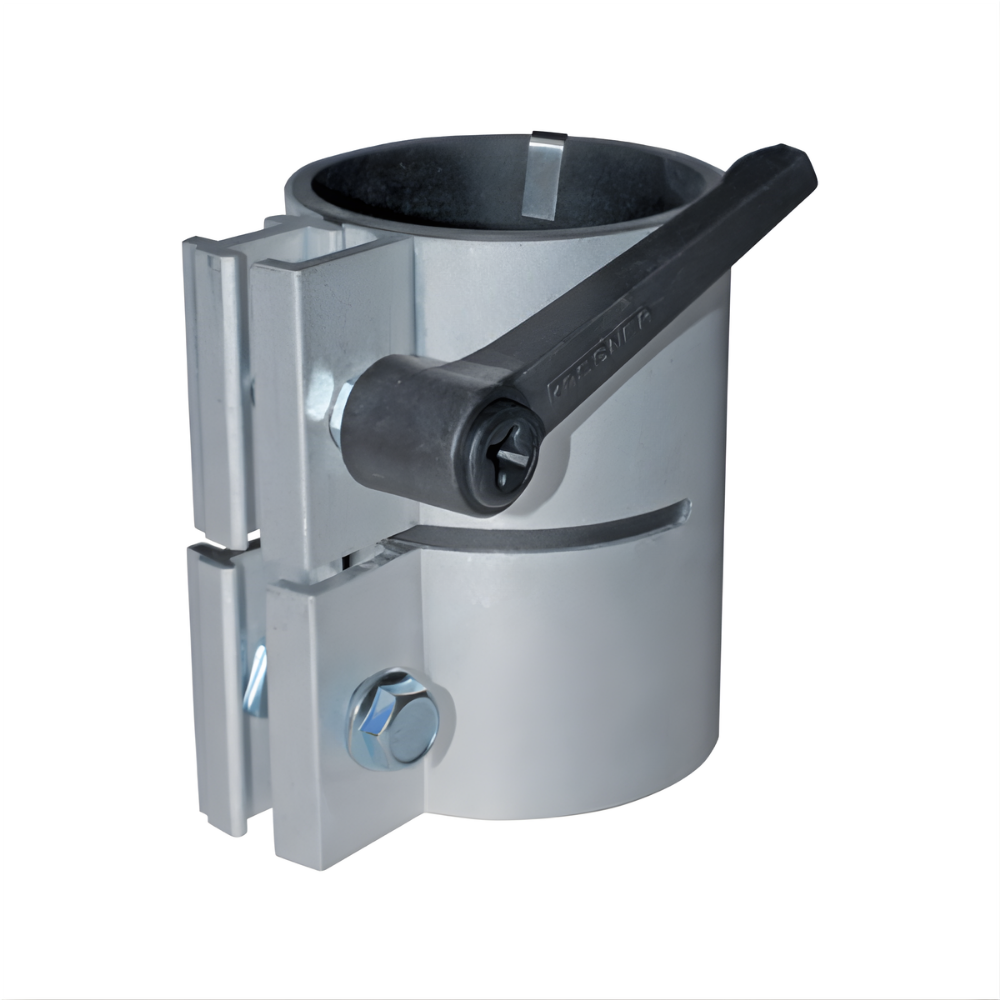

Obejma rurowa DVK-6 FIX

Obejma rurowa aluminiowa DVK-6 FIX wydatnie przyspiesza montaż rurociągów transportu pneumatycznego. Produkt świetnie sprawdza się w sytuacjach, gdy potrzebna jest szybka zmiana przebiegu trasy rurociągu lub wymiana elementu rurociągu. W obejmach rurowych aluminiowych DVK-6 FIX tylko górna część złącza szczelinowego jest zamykana za pomocą dźwigni zaciskowej. Dźwignię zaciskową blokuje się w dowolnym położeniu przez proste pociągnięcie do góry. Duża siła mocowania powstaje dzięki optymalnej długości dźwigni.



Cechy produktu:

  • masywne zaciski aluminiowe (podwójnie zabezpieczone)
  • bardzo łatwe w montażu



Dostępne uszczelki:

  • standard: EPDM (biała, -30°C/+120°C - bezpieczna dla żywności)
  • opcjonalnie: guma naturalna (czarna, -20°C/+60°C)
  • opcjonalnie: silikon (-60°C/+200°C - bezpieczna dla żywności)

Tabela wymiarów

L100 mm, 1 dźwignia zaciskowa:

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE

38.0 mm 100 mm

czarna, guma naturalna

 0.4 bar 2.5 bar
40.0 mm 100 mm

czarna, guma naturalna

 0.4 bar 2.5 bar
45.0 mm 100 mm

czarna, guma naturalna

 0.4 bar 2.5 bar
48.3 mm 100 mm

czarna, guma naturalna

 0.4 bar 2.5 bar
50.0 mm 100 mm

czarna, guma naturalna

 0.4 bar 2.5 bar
50.8 mm 100 mm

czarna, guma naturalna

 0.4 bar 2.5 bar
54.0 mm 100 mm

czarna, guma naturalna

 0.4 bar 2.5 bar
60.3 mm 100 mm

czarna, guma naturalna

 0.4 bar 1.5 bar
63.5 mm 100 mm czarna, guma naturalna 0.4 bar 1.5 bar
65.0 mm 100 mm czarna, guma naturalna 0.4 bar 1.5 bar
70.0 mm 100 mm czarna, guma naturalna 0.6 bar 1,5 bar

EPDM

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE

38.0 mm 100 mm

biała, EPDM

 0.4 bar 2.5 bar
40.0 mm 100 mm

biała, EPDM

 0.4 bar 2.5 bar
45.0 mm 100 mm

biała, EPDM

 0.4 bar 2.5 bar
48.3 mm 100 mm

biała, EPDM

 0.4 bar 2.5 bar
50.0 mm 100 mm

biała, EPDM

 0.4 bar 2.5 bar
50.8 mm 100 mm

biała, EPDM

 0.4 bar 2.5 bar
54.0 mm 100 mm

biała, EPDM

 0.4 bar 2.5 bar
60.3 mm 100 mm

biała, EPDM

 0.4 bar 1.5 bar
63.5 mm 100 mm biała, EPDM 0.4 bar 1.5 bar
65.0 mm 100 mm biała, EPDM 0.4 bar 1.5 bar
70.0 mm 100 mm biała, EPDM 0.4 bar 1,5 bar

Uwaga! Obejmy rurowe aluminiowe DVK-6 FIX nie nadają się do łączenia rur w rurociągach transportujących płyny i ciecze. Do mediów płynnych przeznaczone są obejmy wysokociśnieniowe
